Produktnummer:
10107622
Herstellernummer:
03193-4716050
Hersteller:
Norelem

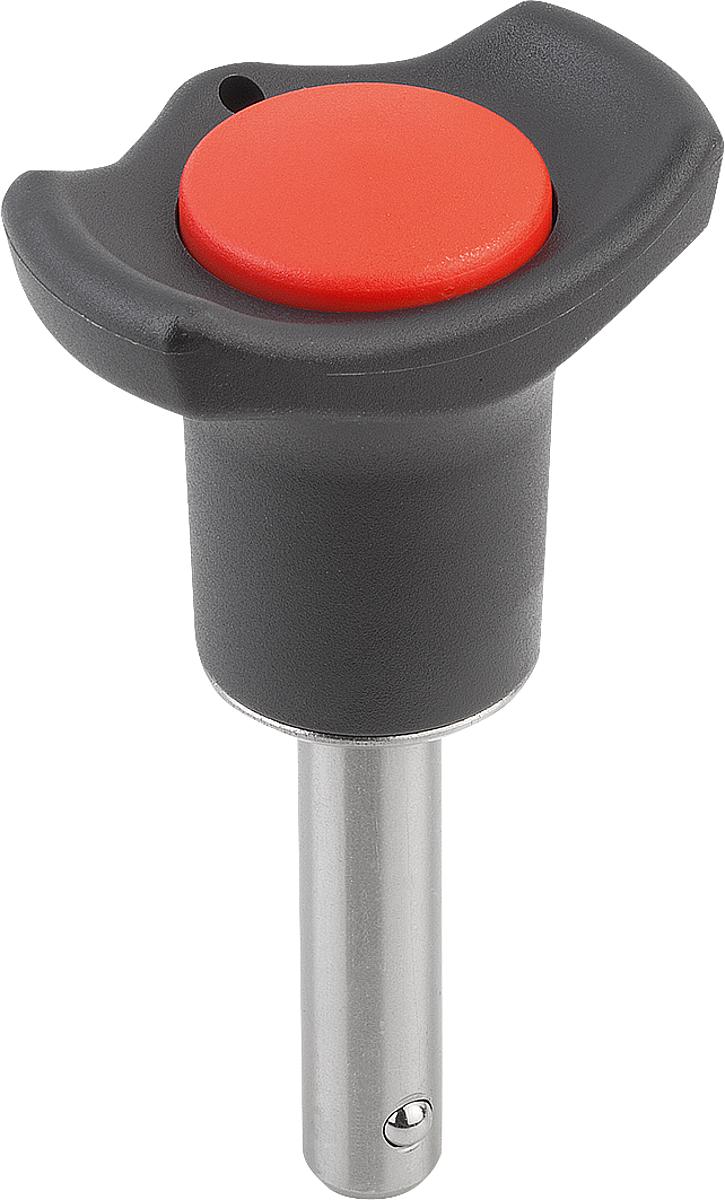

Norelem 03193-4716050 KUGELSPERRBOLZEN, D1=16, L=50
D:
47
D1:
16
L:
50
Produktnummer:
10107622
NLM 03193 Kugelsperrbolzen selbstsichernd
Beschreibung
Werkstoff, Ausführung:
Griff Thermoplast, schwarz.
Druckknopf Thermoplast, rot.
Stahlteile Edelstahl, blank.
Bestellbeispiel:
nlm 03193-3806050
(Länge L mit angeben, z.B. 050 für L = 50 mm)
Hinweis:
Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23
Griff Thermoplast, schwarz.
Druckknopf Thermoplast, rot.
Stahlteile Edelstahl, blank.
Bestellbeispiel:
nlm 03193-3806050
(Länge L mit angeben, z.B. 050 für L = 50 mm)
Hinweis:
Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23

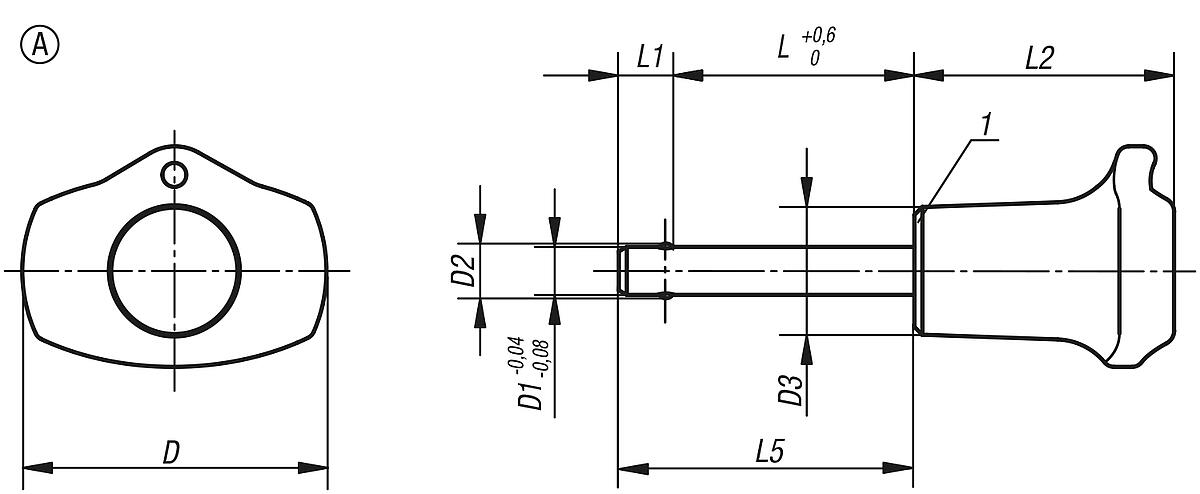

Eigenschaften
| Aufnahmebohrung H11: | 16 |
|---|---|
| D: | 47 |
| D1: | 16 |
| D2: | 19 |
| D3: | 23 |
| L: | 50 |
| L1: | 13 |
| L2: | 40 |
| Scherkraft zweischnittig max. kN: | 153 |
