Produktnummer:
10107789
Herstellernummer:
03194-3112040
Hersteller:
Norelem

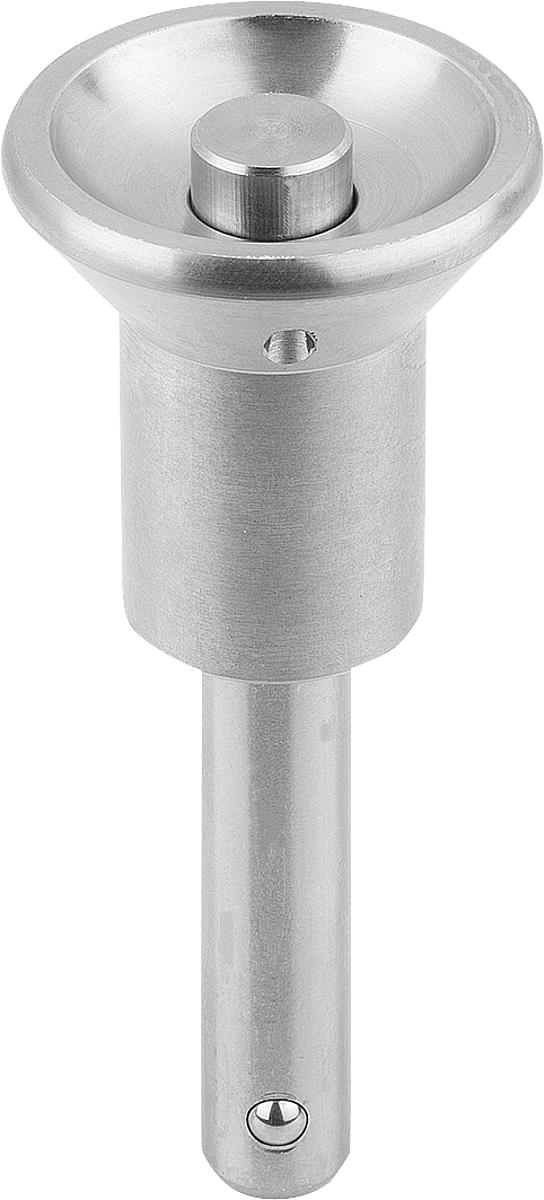

Norelem 03194-3112040 KUGELSPERRBOLZEN EDELSTAHL, D1=12, L=40
D1:
12
L:
40
Produktnummer:
10107789
NLM 03194 Kugelsperrbolzen Edelstahl selbstsichernd
Beschreibung
Kugelsperrbolzen LE70183 03194 dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung.
Korrosionsbeständig. Befestigungsmöglichkeit für Halteseil. Temperatureinsatzbereich max. +250 °C.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23
Kugelsperrbolzen LE70183
Werkstoff, Ausführung:
Stahlteile Edelstahl, blank.
Bestellbeispiel:
LE70183 03194-3110030
(Länge L mit angeben, z.B. 030 für L = 30 mm)
Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung.
Korrosionsbeständig. Befestigungsmöglichkeit für Halteseil. Temperatureinsatzbereich max. +250 °C.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23
Kugelsperrbolzen LE70183
Werkstoff, Ausführung:
Stahlteile Edelstahl, blank.
Bestellbeispiel:
LE70183 03194-3110030
(Länge L mit angeben, z.B. 030 für L = 30 mm)

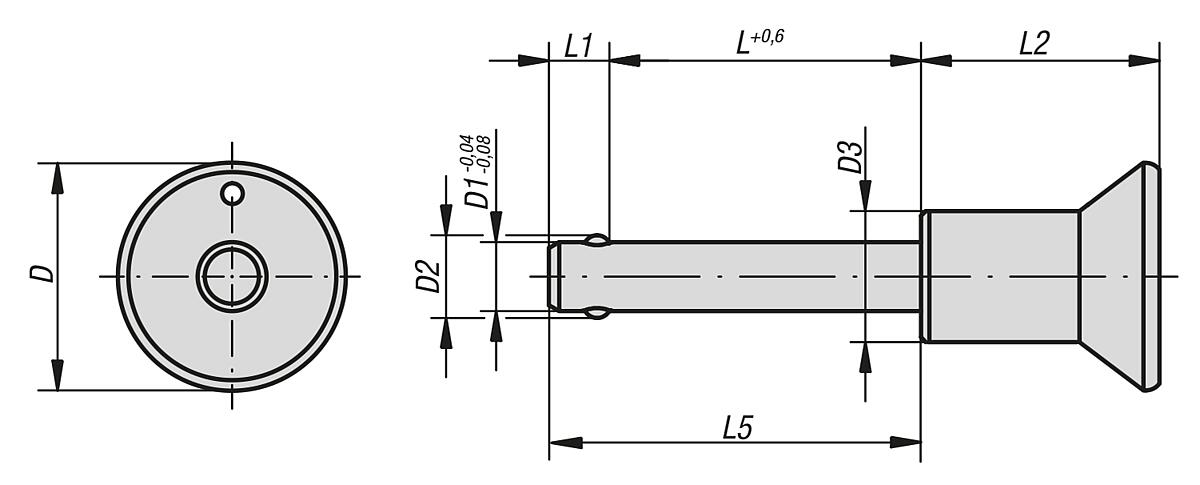

Eigenschaften
| Aufnahmebohrung H11: | 12 |
|---|---|
| D: | 33 |
| D1: | 12 |
| D2: | 14,5 |
| D3: | 19 |
| L: | 40 |
| L1: | 10 |
| L2: | 34,6 |
| Scherkraft zweischnittig max. kN: | 86 |
