Produktnummer:
10107821
Herstellernummer:
03195-3310050
Hersteller:
Norelem

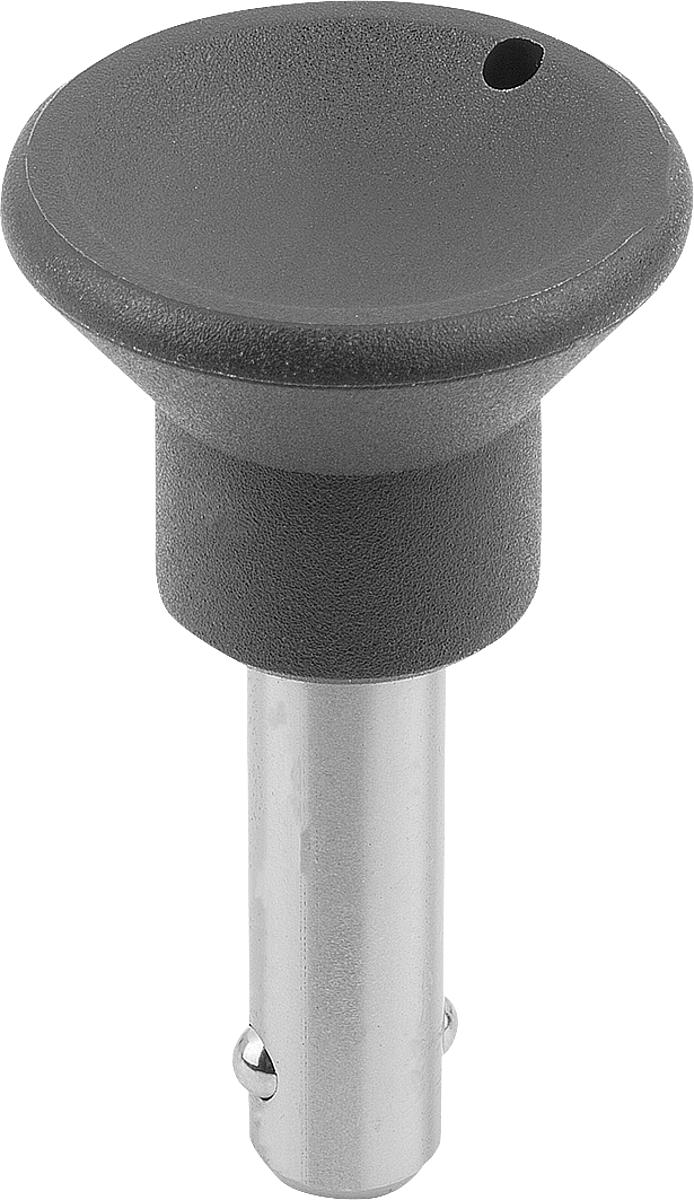

Norelem 03195-3310050 STECKBOLZEN MIT GEFEDERTER KUGEL, D1=10, L=50
Aufnahmebohrung H11:
10
D:
33
D1:
10
D2:
12
D3:
19
L:
50
L1:
9
L2:
24
Scherkraft zweischnittig max. kN:
60
Produktnummer:
10107821
NLM 03195 Steckbolzen
Beschreibung
Werkstoff, Ausführung:
Griff Thermoplast, schwarz.
Stahlteile Edelstahl, blank.
Bestellbeispiel:
nlm 03195-2508020
(Länge L mit angeben, z.B. 020 für L = 20 mm)
Hinweis:
Steckbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23
Griff Thermoplast, schwarz.
Stahlteile Edelstahl, blank.
Bestellbeispiel:
nlm 03195-2508020
(Länge L mit angeben, z.B. 020 für L = 20 mm)
Hinweis:
Steckbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör:
Sicherungs-Spiralkabel 03199-10200
Halteseile mit Öse 03199-....
Schlüsselring 03199-15/19/23

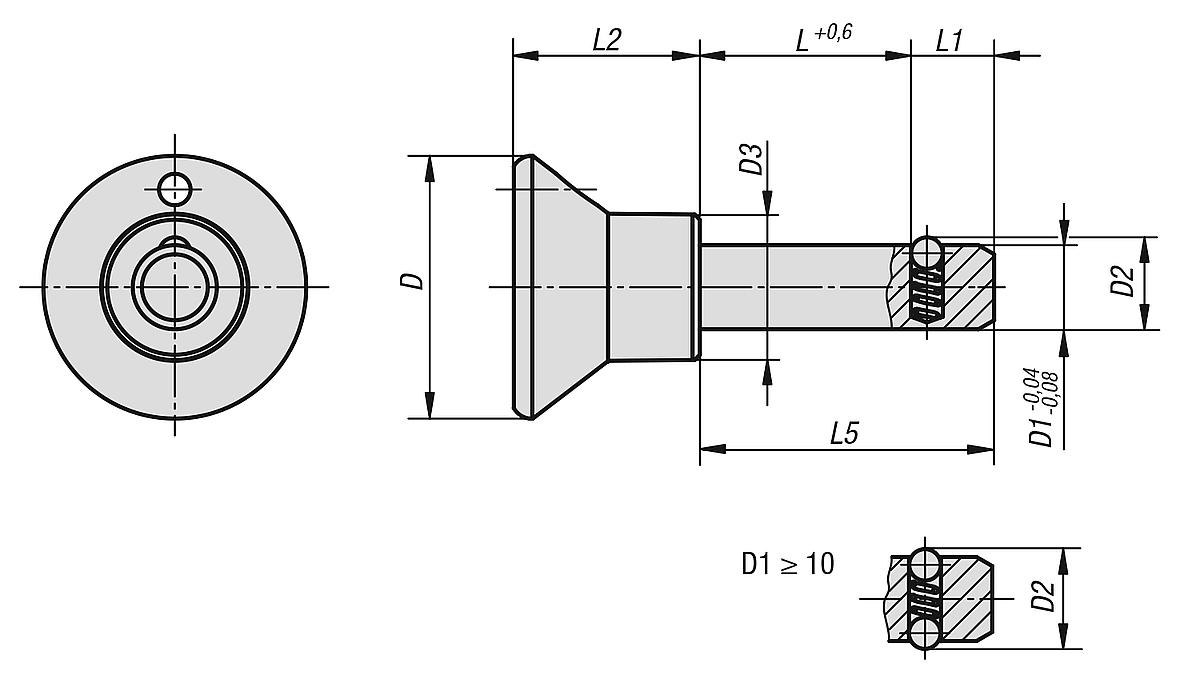

Eigenschaften
| Aufnahmebohrung H11: | 10 |
|---|---|
| D: | 33 |
| D1: | 10 |
| D2: | 12 |
| D3: | 19 |
| L: | 50 |
| L1: | 9 |
| L2: | 24 |
| Scherkraft zweischnittig max. kN: | 60 |
Dokumente
1
| Variante | Aufnahmebohrung H11 | D | D1 | D2 | D3 | L | L1 | L2 | Scherkraft zweischnittig max. kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10107803 (03195-2506010) |
6 | 25 | 6 | 6,5 | 14 | 10 | 7 | 17,7 | 22 | ab 9,91 € |
|
10107804 (03195-2506015) |
6 | 25 | 6 | 6,5 | 14 | 15 | 7 | 17,7 | 22 | ab 10,20 € |
|
10107805 (03195-2506020) |
6 | 25 | 6 | 6,5 | 14 | 20 | 7 | 17,7 | 22 | ab 10,42 € |
|
10107810 (03195-2508015) |
8 | 25 | 8 | 8,75 | 14 | 15 | 8 | 17,7 | 38 | ab 10,42 € |
|
10107806 (03195-2506025) |
6 | 25 | 6 | 6,5 | 14 | 25 | 7 | 17,7 | 22 | ab 10,56 € |
|
10107811 (03195-2508020) |
8 | 25 | 8 | 8,75 | 14 | 20 | 8 | 17,7 | 38 | ab 10,56 € |
|
10107807 (03195-2506030) |
6 | 25 | 6 | 6,5 | 14 | 30 | 7 | 17,7 | 22 | ab 10,86 € |
|
10107812 (03195-2508025) |
8 | 25 | 8 | 8,75 | 14 | 25 | 8 | 17,7 | 38 | ab 10,86 € |
|
10107808 (03195-2506040) |
6 | 25 | 6 | 6,5 | 14 | 40 | 7 | 17,7 | 22 | ab 11,12 € |
|
10107813 (03195-2508030) |
8 | 25 | 8 | 8,75 | 14 | 30 | 8 | 17,7 | 38 | ab 11,12 € |
|
10107809 (03195-2506050) |
6 | 25 | 6 | 6,5 | 14 | 50 | 7 | 17,7 | 22 | ab 11,41 € |
|
10107814 (03195-2508040) |
8 | 25 | 8 | 8,75 | 14 | 40 | 8 | 17,7 | 38 | ab 11,41 € |
|
10107815 (03195-2508050) |
8 | 25 | 8 | 8,75 | 14 | 50 | 8 | 17,7 | 38 | ab 11,70 € |
|
10107816 (03195-3310015) |
10 | 33 | 10 | 12 | 19 | 15 | 9 | 24 | 60 | ab 12,85 € |
|
10107817 (03195-3310020) |
10 | 33 | 10 | 12 | 19 | 20 | 9 | 24 | 60 | ab 13,13 € |
|
10107818 (03195-3310025) |
10 | 33 | 10 | 12 | 19 | 25 | 9 | 24 | 60 | ab 13,43 € |
|
10107819 (03195-3310030) |
10 | 33 | 10 | 12 | 19 | 30 | 9 | 24 | 60 | ab 13,74 € |
|
10107820 (03195-3310040) |
10 | 33 | 10 | 12 | 19 | 40 | 9 | 24 | 60 | ab 13,99 € |
|
10107821 (03195-3310050) |
10 | 33 | 10 | 12 | 19 | 50 | 9 | 24 | 60 | ab 14,30 € |
|
10107822 (03195-3312020) |
12 | 33 | 12 | 14,5 | 19 | 20 | 10 | 24 | 86 | ab 14,80 € |
|
10107823 (03195-3312030) |
12 | 33 | 12 | 14,5 | 19 | 30 | 10 | 24 | 86 | ab 15,35 € |
|
10107824 (03195-3312040) |
12 | 33 | 12 | 14,5 | 19 | 40 | 10 | 24 | 86 | ab 16,23 € |
|
10107825 (03195-3312050) |
12 | 33 | 12 | 14,5 | 19 | 50 | 10 | 24 | 86 | ab 16,95 € |
