Produktnummer:
10108004
Herstellernummer:
03250-14
Hersteller:
Norelem

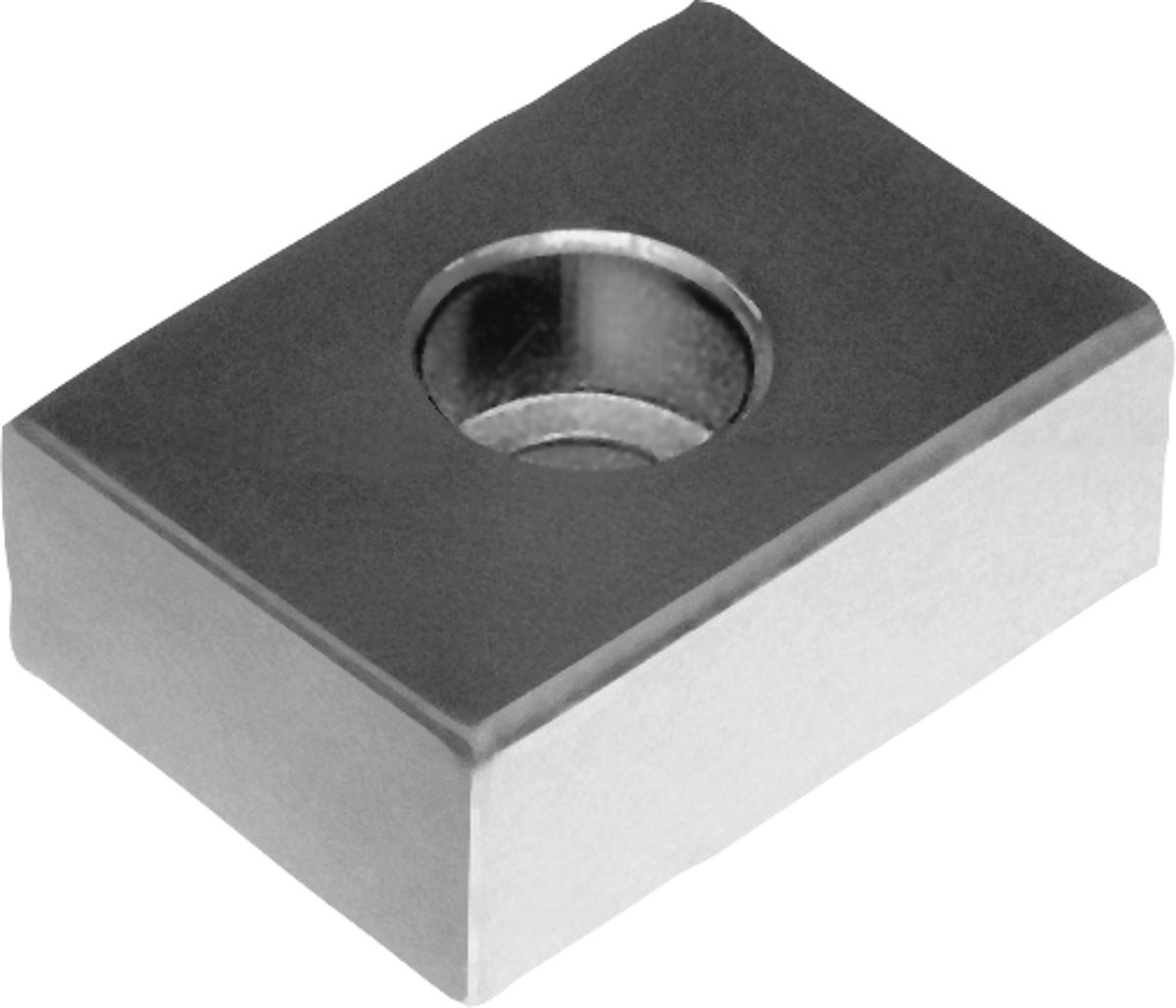

Norelem 03250-14 FLACHER NUTENSTEIN, B=14H6
B:
14
Produktnummer:
10108004
NLM 03250 Flache Nutensteine
Beschreibung
Flache Nutensteine LE70183 03250 dienen zum Ausrichten von Vorrichtungen und Spannzeugen auf Maschinentischen mit T-Nuten nach DIN 650. Sie werden in die Richtnuten der Vorrichtungen eingeschraubt. Flache Nutensteine sind dann geeignet, wenn die Vorrichtungen auf Maschinen mit gleicher Nutbreite kommen.
LE70183 Werkstoff: Einsatzstahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
LE70183 Werkstoff: Einsatzstahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.

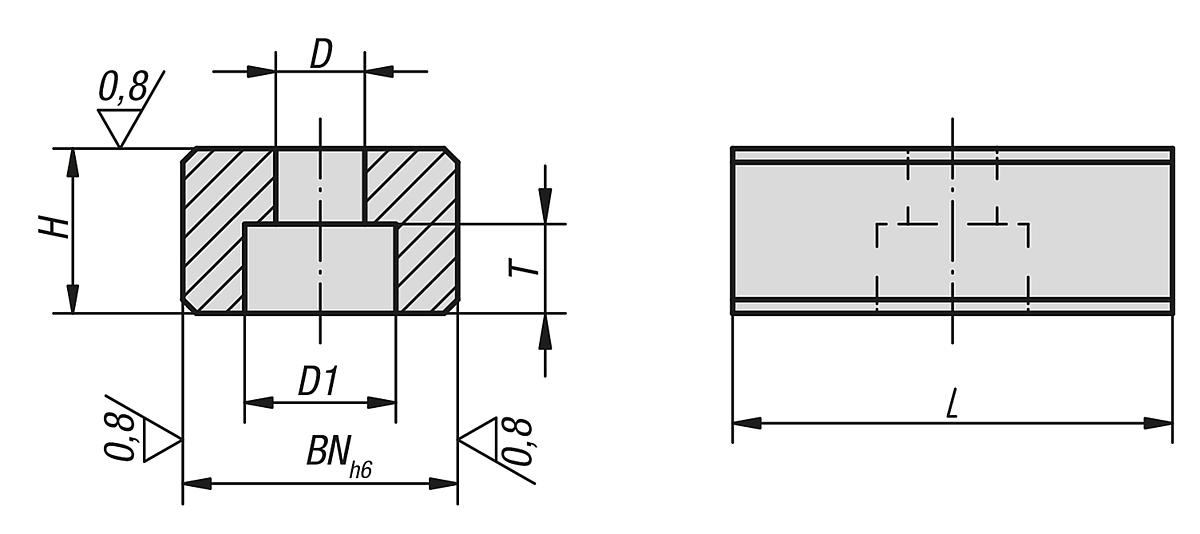

Eigenschaften
| B: | 14 |
|---|---|
| D1: | 6,6 |
| D2: | 11 |
| Gewicht ca. g: | 18 |
| H: | 10 |
| L: | 22 |
| T: | 6,3 |
| für Schrauben DIN 84 o. 912: | M6x16 |
Dokumente
1
| Variante | B | Preis |
|---|---|---|
|
10108002 (03250-10) |
10 | ab 4,09 € |
|
10108003 (03250-12) |
12 | ab 4,09 € |
|
10108004 (03250-14) |
14 | ab 5,01 € |
|
10108005 (03250-16) |
16 | ab 5,01 € |
|
10108006 (03250-18) |
18 | ab 5,55 € |
|
10108007 (03250-20) |
20 | ab 5,55 € |
|
10108008 (03250-22) |
22 | ab 8,99 € |
