Produktnummer:
10108416
Herstellernummer:
03330-22056
Hersteller:
Norelem

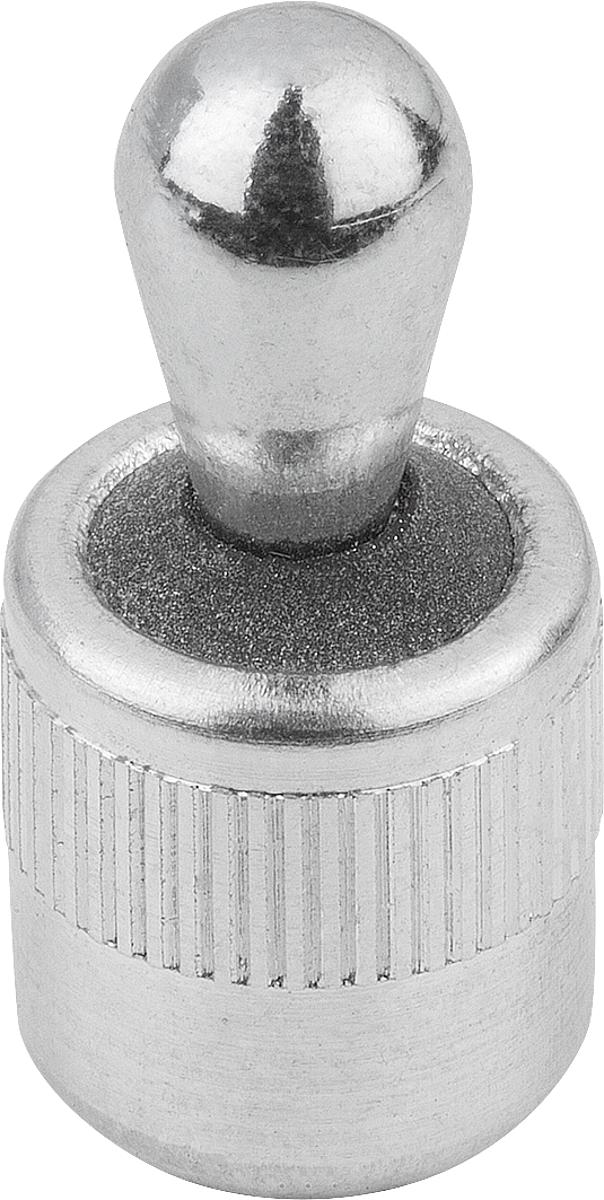

Norelem 03330-22056 FEDERNDES SEITENDRUCKSTÜCK, D=10, D1=5, F=50N
D:
10
D1:
5
D2:
10
F ca. N:
50
Gewicht ca. g:
2,9
L:
6
L1:
12
X bei Y = 1:
-
X bei Y = 2:
1,5
X bei Y = 3:
1,7
X bei Y = 4,5:
1,7
X bei Y = 6:
1,7
X bei Y = 8:
1,7
±S:
0,8
Produktnummer:
10108416

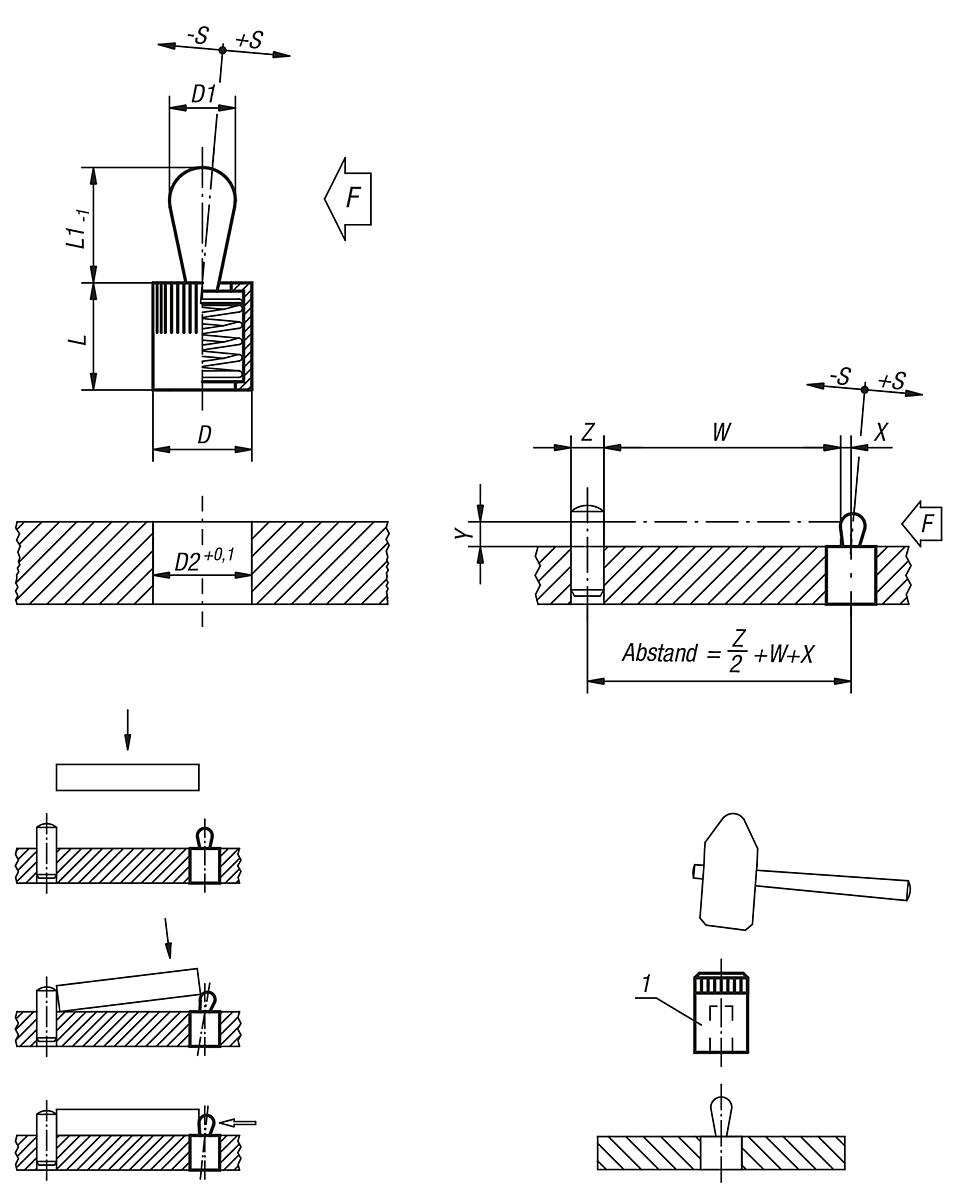

NLM 03330 Federnde Seitendruckstücke mit Abdichtung, Druckbolzen und Feder aus Stahl
Beschreibung
Werkstoff:
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Eigenschaften
| D: | 10 |
|---|---|
| D1: | 5 |
| D2: | 10 |
| F ca. N: | 50 |
| Gewicht ca. g: | 2,9 |
| L: | 6 |
| L1: | 12 |
| X bei Y = 1: | - |
| X bei Y = 2: | 1,5 |
| X bei Y = 3: | 1,7 |
| X bei Y = 4,5: | 1,7 |
| X bei Y = 6: | 1,7 |
| X bei Y = 8: | 1,7 |
| ±S: | 0,8 |
Dokumente
1
| Variante | D | L | L1 | D2 | Gewicht ca. g | D1 | ±S | F ca. N | X bei Y = 1 | X bei Y = 2 | X bei Y = 3 | X bei Y = 4,5 | X bei Y = 6 | X bei Y = 8 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10108412 (03330-22034) |
6 | 4 | 7 | 6 | 0,6 | 3 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | ab 5,21 € |
|
10108413 (03330-22036) |
6 | 4 | 7 | 6 | 0,6 | 3 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | ab 5,21 € |
|
10108414 (03330-22038) |
6 | 4 | 7 | 6 | 0,7 | 3 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | ab 5,21 € |
|
10108415 (03330-22054) |
10 | 6 | 12 | 10 | 2,7 | 5 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | ab 5,42 € |
|
10108416 (03330-22056) |
10 | 6 | 12 | 10 | 2,9 | 5 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | ab 5,42 € |
|
10108417 (03330-22058) |
10 | 6 | 12 | 10 | 3,1 | 5 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | ab 5,42 € |
|
10108418 (03330-22064) |
10 | 10 | 12 | 10 | 3,4 | 6 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | ab 5,75 € |
|
10108419 (03330-22066) |
10 | 10 | 12 | 10 | 3,6 | 6 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | ab 5,75 € |
|
10108420 (03330-22068) |
10 | 10 | 12 | 10 | 3,8 | 6 | 1 | 150 | - | - | - | 1,7 | 1,9 | 1,9 | ab 5,75 € |
|
10108421 (03330-22084) |
12 | 13 | 14 | 12 | 7,0 | 8 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | ab 6,15 € |
|
10108422 (03330-22086) |
12 | 13 | 14 | 12 | 8,0 | 8 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | ab 6,15 € |
|
10108423 (03330-22088) |
12 | 13 | 14 | 12 | 7,4 | 8 | 1,3 | 200 | - | - | - | - | 2,5 | 2,7 | ab 6,15 € |
|
10108424 (03330-22104) |
16 | 16 | 18 | 16 | 15,0 | 10 | 1,6 | 100 | - | - | - | - | - | 3,1 | ab 6,62 € |
|
10108425 (03330-22106) |
16 | 16 | 18 | 16 | 15,2 | 10 | 1,6 | 200 | - | - | - | - | - | 3,1 | ab 6,62 € |
|
10108426 (03330-22108) |
16 | 16 | 18 | 16 | 15,6 | 10 | 1,6 | 300 | - | - | - | - | - | 3,1 | ab 6,62 € |
