Produktnummer:
10120373
Herstellernummer:
04140-020
Hersteller:
Norelem

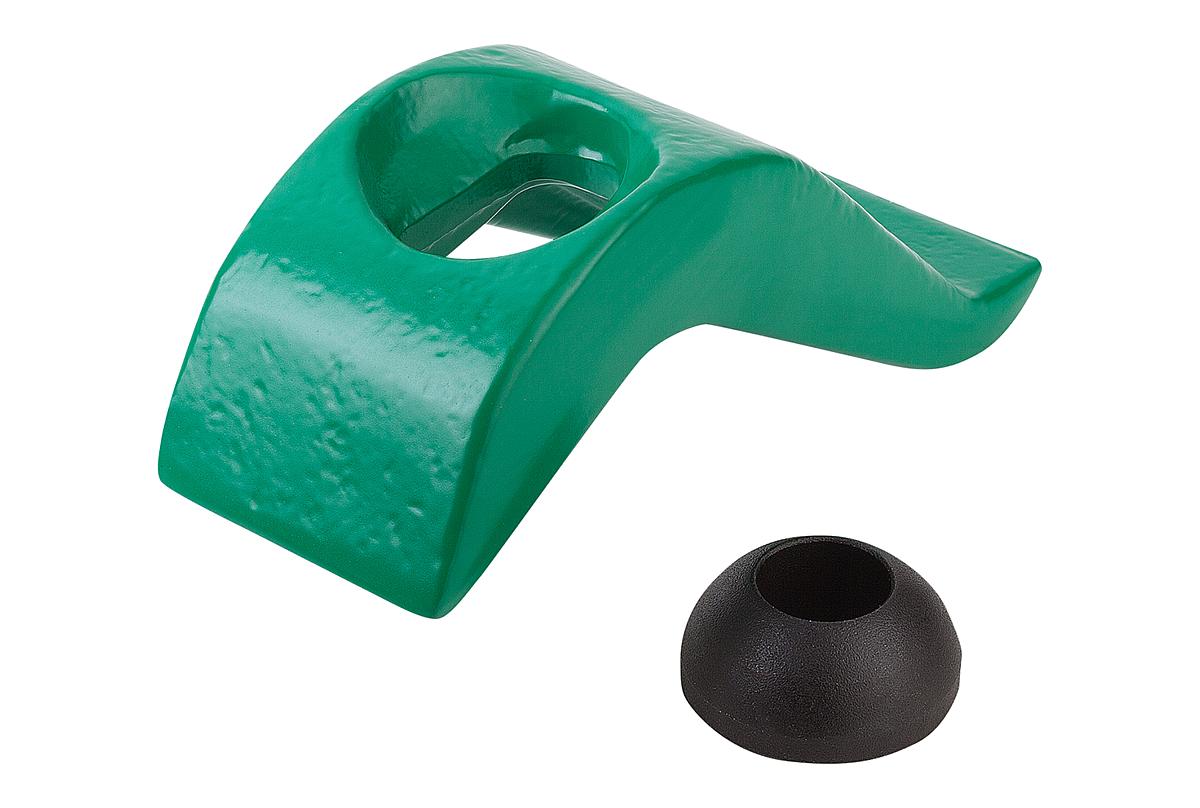

Norelem 04140-020 SPANNPRATZE FORM A
D:
21
D1:
-
E:
-
Form:
A
Gewicht ca. kg:
1,600
H:
85
H1:
-
L:
175
L1:
70
L2:
80
L3:
40
L4:
135
L5:
60
Spannkraft kN:
37,8
Produktnummer:
10120373

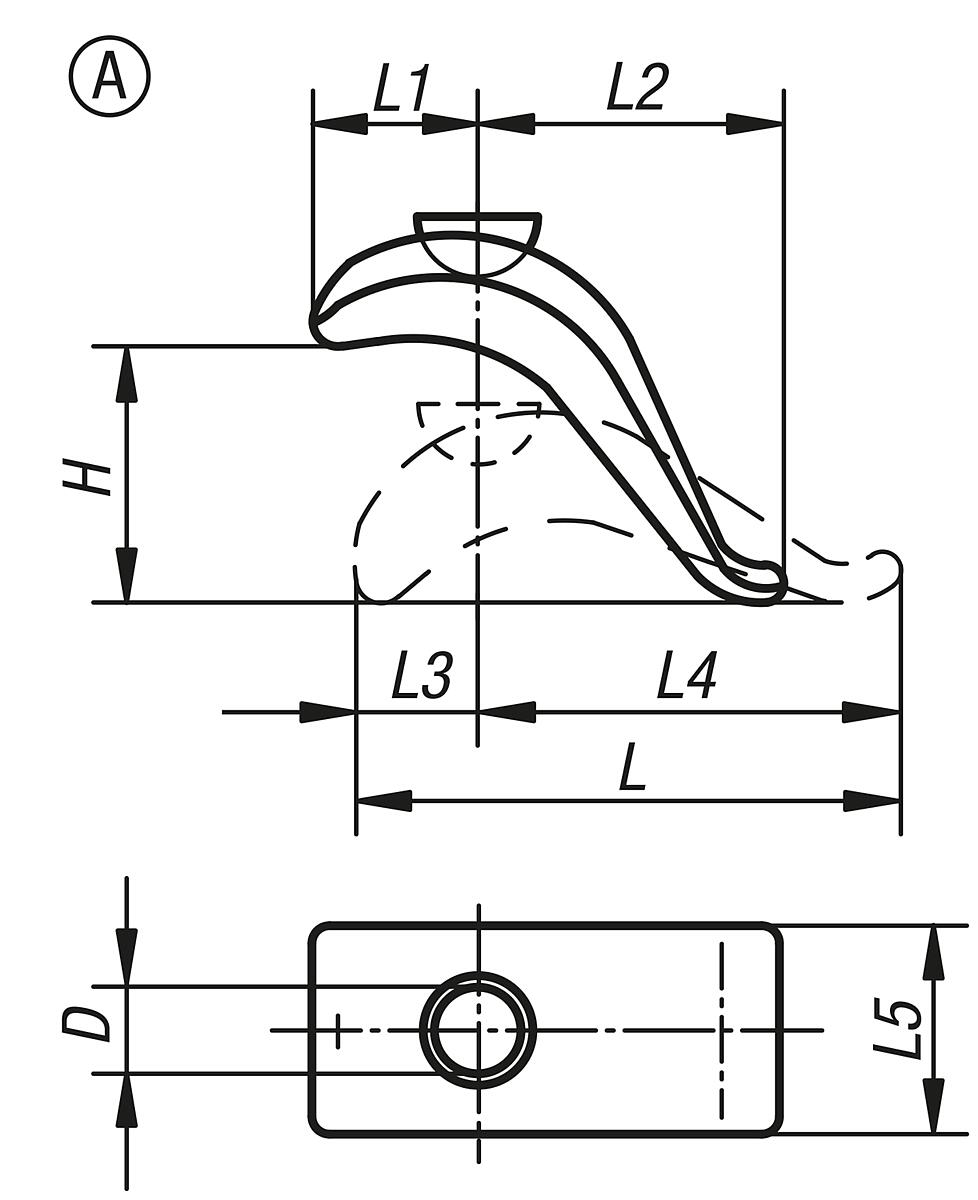

NLM 04140_A Spannpratzen stufenlos verstellbar Form A
Beschreibung
Werkstoff:
Stahl.
Ausführung:
geschmiedet und vergütet, lackiert.
Schraubenteile Festigkeitsklasse 8.8.
Hinweis:
Die stufenlose Spannpratze überbrückt schnell verschiedene Spannhöhen ohne
zusätzliche Unterlage und benötigt wenig Platz auf dem Maschinentisch. Sie ist ausgelegt für höchste Belastung und besonders geeignet zum
Aufspannen von Schnitt- und Stanzwerkzeugen.
Stahl.
Ausführung:
geschmiedet und vergütet, lackiert.
Schraubenteile Festigkeitsklasse 8.8.
Hinweis:
Die stufenlose Spannpratze überbrückt schnell verschiedene Spannhöhen ohne
zusätzliche Unterlage und benötigt wenig Platz auf dem Maschinentisch. Sie ist ausgelegt für höchste Belastung und besonders geeignet zum
Aufspannen von Schnitt- und Stanzwerkzeugen.
Eigenschaften
| D: | 21 |
|---|---|
| D1: | - |
| E: | - |
| Form: | A |
| Gewicht ca. kg: | 1,600 |
| H: | 85 |
| H1: | - |
| L: | 175 |
| L1: | 70 |
| L2: | 80 |
| L3: | 40 |
| L4: | 135 |
| L5: | 60 |
| Spannkraft kN: | 37,8 |
Dokumente
1
| Variante | D | D1 | E | Form | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | L4 | L5 | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120372 (04140-010) |
17 | - | - | A | 0,900 | 75 | - | 140 | 55 | 60 | 30 | 110 | 50 | 20,2 | ab 56,03 € |
|
10120373 (04140-020) |
21 | - | - | A | 1,600 | 85 | - | 175 | 70 | 80 | 40 | 135 | 60 | 37,8 | ab 78,35 € |
