Produktnummer:
10120595
Herstellernummer:
04366-014540
Hersteller:
Norelem

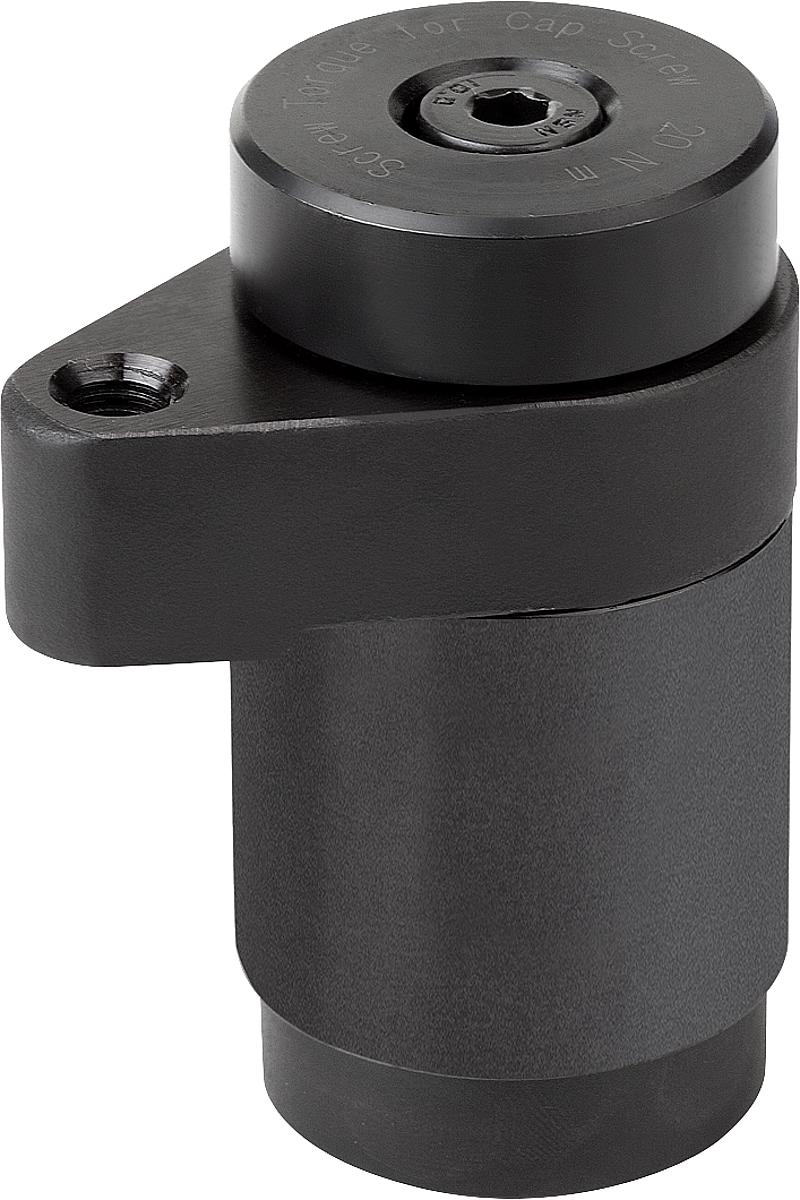

Norelem 04366-014540 SCHWENKSPANNER MIT GRIFF, SPANNEN GEGEN UHRZEIGERSINN
A max.:
45,9
A min.:
44,1
Ausführung:
mit Griff
Ausführung_1:
Linksausführung
B:
40
C:
63
D:
25
E:
38
F:
13
G:
40
Gewicht ca. kg:
0,660
H:
12
Handkraft N:
200*
J:
16
K:
32
L:
M8
M:
20
N:
22,5
P:
69,5
R:
78,1
S:
M6x12
Spannkraft N:
1200
T:
M6
U:
25
V:
107
Produktnummer:
10120595

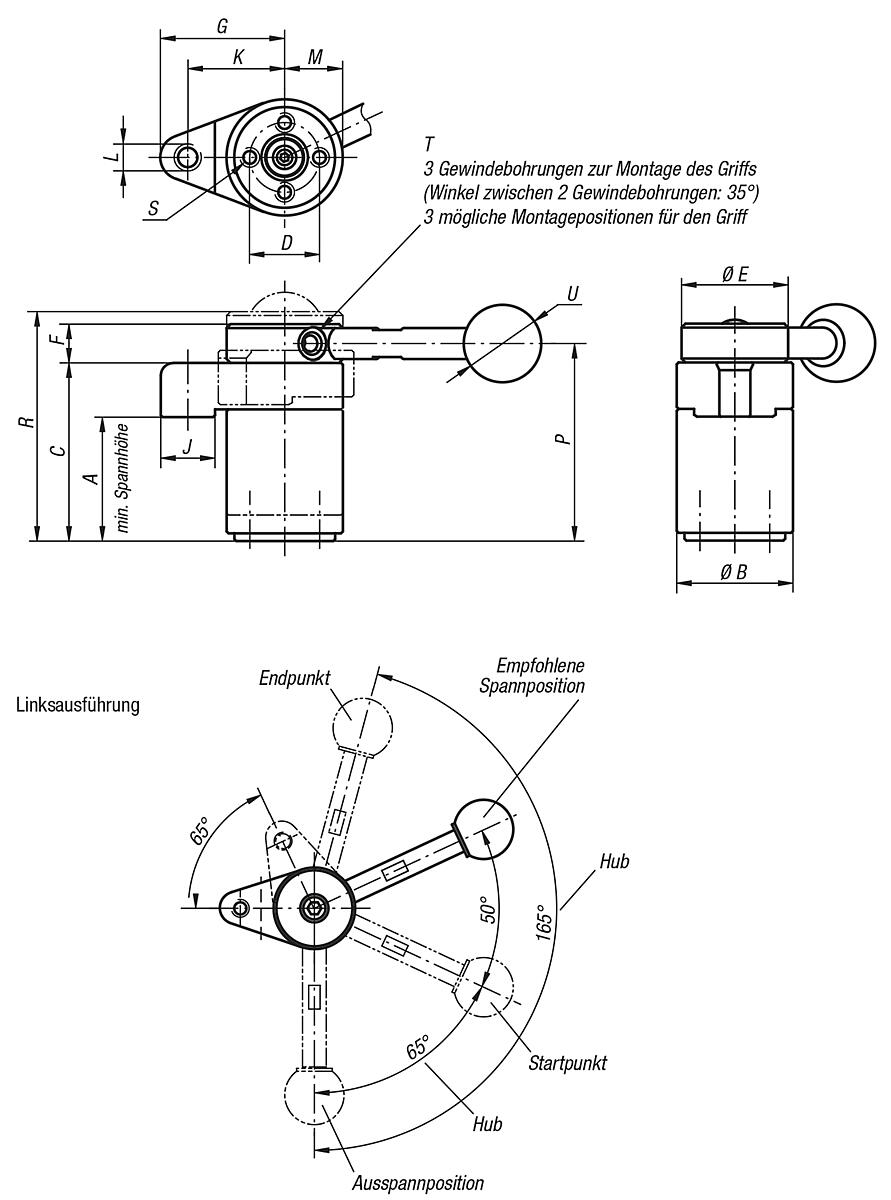

NLM 04366_LA Schwenkspanner, Linksausführung
Beschreibung
Werkstoff:
Vergütungsstahl.
Kugelknopf Kunststoff.
Ausführung:
vergütet und brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Hinweis:
* Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe 06355. Einschraubgriffe mit Drehmomentbegrenzung 06357.
Vergütungsstahl.
Kugelknopf Kunststoff.
Ausführung:
vergütet und brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Hinweis:
* Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe 06355. Einschraubgriffe mit Drehmomentbegrenzung 06357.
Eigenschaften
| A max.: | 45,9 |
|---|---|
| A min.: | 44,1 |
| Ausführung: | mit Griff |
| Ausführung_1: | Linksausführung |
| B: | 40 |
| C: | 63 |
| D: | 25 |
| E: | 38 |
| F: | 13 |
| G: | 40 |
| Gewicht ca. kg: | 0,660 |
| H: | 12 |
| Handkraft N: | 200* |
| J: | 16 |
| K: | 32 |
| L: | M8 |
| M: | 20 |
| N: | 22,5 |
| P: | 69,5 |
| R: | 78,1 |
| S: | M6x12 |
| Spannkraft N: | 1200 |
| T: | M6 |
| U: | 25 |
| V: | 107 |
Dokumente
1
| Variante | A max. | A min. | Ausführung | Ausführung_1 | B | C | D | E | F | G | Gewicht ca. kg | H | Handkraft N | J | K | L | M | N | P | R | S | Spannkraft N | T | U | V | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120592 (04366-003232) |
32,6 | 31,4 | ohne Griff | Linksausführung | 30 | 46 | 18 | 30 | 10 | 32 | 0,270 | 8 | 150* | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | 800 | M5 | - | - | ab 224,50 € |
|
10120594 (04366-013232) |
32,6 | 31,4 | mit Griff | Linksausführung | 30 | 46 | 18 | 30 | 10 | 32 | 0,300 | 8 | 150* | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | 800 | M5 | 20 | 73 | ab 239,40 € |
|
10120593 (04366-004540) |
45,9 | 44,1 | ohne Griff | Linksausführung | 40 | 63 | 25 | 38 | 13 | 40 | 0,600 | 12 | 200* | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | 1200 | M6 | - | - | ab 291,54 € |
|
10120595 (04366-014540) |
45,9 | 44,1 | mit Griff | Linksausführung | 40 | 63 | 25 | 38 | 13 | 40 | 0,660 | 12 | 200* | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | 1200 | M6 | 25 | 107 | ab 309,00 € |
