Produktnummer:
10120676
Herstellernummer:
04434-12
Hersteller:
Norelem
Norelem 04434-12 SPANN EXZENTER MIT KRALLENSCHEIBE, D=M12
A:
12,7
Anziehdrehmoment max. Nm:
88
D:
M12
D1:
25,4
Gewicht ca. kg:
0,045
H:
9,6
L:
22,5
S1 (Spannweg):
2
SW:
8
Spannkraft kN:
17,8
Produktnummer:
10120676
NLM 04434 Spann Exzenter mit Krallenscheiben
Beschreibung
Werkstoff:
Krallenscheibe Einsatzstahl.
Exzenterschraube legierter Stahl.
Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.
Krallenscheibe gehärtet und eloxiert.
Bestellbeispiel:
nlm 04434-16
Hinweis:
Die gehärtete Krallenscheibe ist für das Spannen von Rohteilen (Sägeabschnitte, Guss- und Schmiedeteile) geeignet.

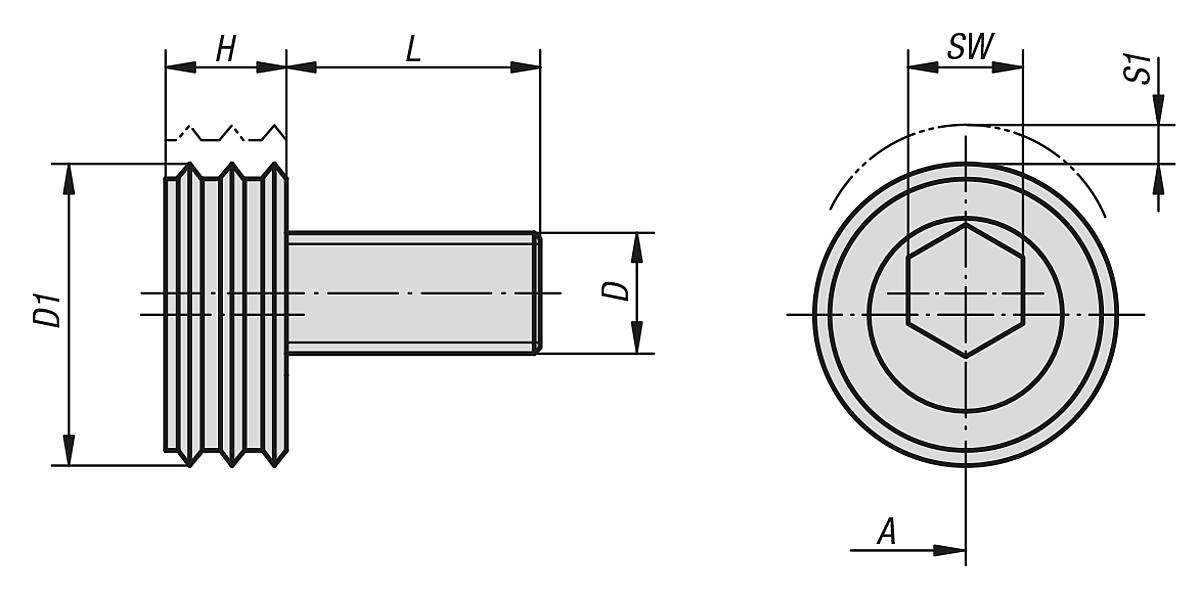

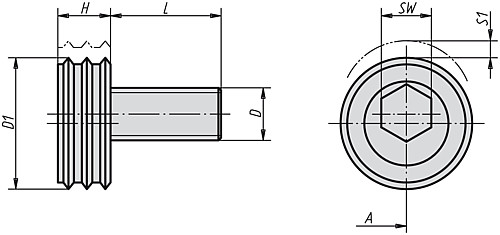

"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Krallenscheibe Einsatzstahl.
Exzenterschraube legierter Stahl.
Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.
Krallenscheibe gehärtet und eloxiert.
Bestellbeispiel:
nlm 04434-16
Hinweis:
Die gehärtete Krallenscheibe ist für das Spannen von Rohteilen (Sägeabschnitte, Guss- und Schmiedeteile) geeignet.
"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften
| A: | 12,7 |
|---|---|
| Anziehdrehmoment max. Nm: | 88 |
| D: | M12 |
| D1: | 25,4 |
| Gewicht ca. kg: | 0,045 |
| H: | 9,6 |
| L: | 22,5 |
| S1 (Spannweg): | 2 |
| SW: | 8 |
| Spannkraft kN: | 17,8 |
Dokumente
1
| Variante | SW | D | Gewicht ca. kg | L | S1 (Spannweg) | A | D1 | H | Spannkraft kN | Anziehdrehmoment max. Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120676 (04434-12) |
8 | M12 | 0,045 | 22,5 | 2 | 12,7 | 25,4 | 9,6 | 17,8 | 88 | ab 20,25 € |
|
10120677 (04434-16) |
12 | M16 | 0,090 | 26,8 | 2,5 | 15 | 30,1 | 12,7 | 26,7 | 135 | ab 26,28 € |
