Produktnummer: 10120691

Herstellernummer: 04436-22

Hersteller: Norelem

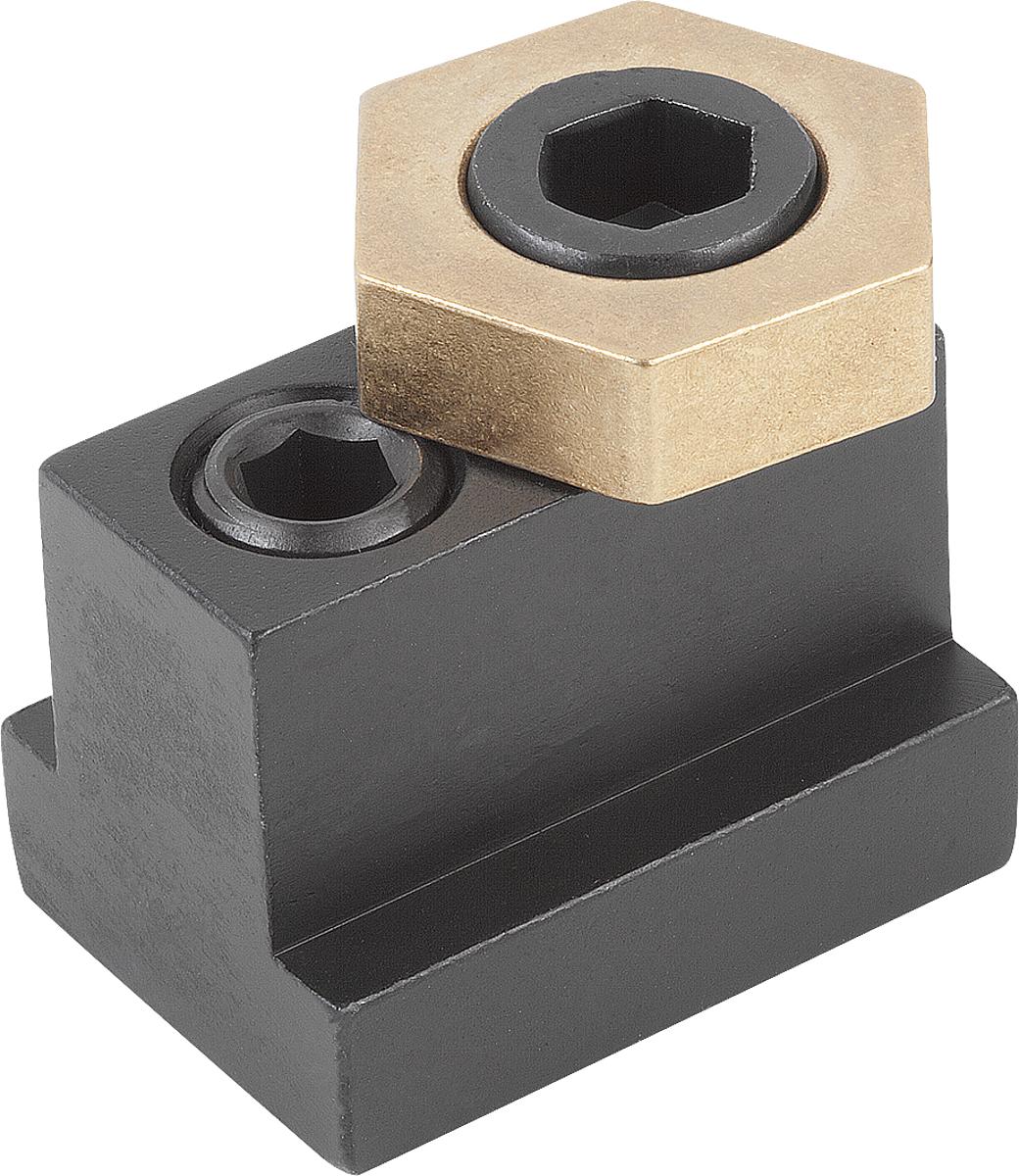

Norelem 04436-22 SPANN EXZENTER MIT T NUTMUTTER, N=22

D: M16 Gewicht ca. kg: 0,395 H: 12,7 H1: 38,2 H2: 14 L: 44 N: 22 S1 (Spannweg): 2,5 SW: 30 Spannkraft kN: 27

61,27 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Gewicht ca. kg

S1 (Spannweg)

Spannkraft kN

Stück

VPE: 1 Stück

Produktnummer: 10120691

NLM 04436 Spann Exzenter mit T Nutmutter

Werkstoff:
Vergütungsstahl.
Sechskantmutter Messing.

Ausführung:
vergütet auf 10.9 und brüniert.

Bestellbeispiel:
nlm 04436-12

Hinweis:
Die Spann-Exzenter mit T-Nutmutter können direkt auf dem Maschinentisch oder in T-Nut Platten eingesetzt werden. Mit dem durchgehenden Gewindestift wird das Element in der T-Nut abgestützt. Um Abdrücke auf dem Grund der T-Nut zu vermeiden, empfiehlt es sich dünne Unterlagen zu verwenden.

Auf Anfrage:
Ersatz-Exzenter-Schrauben.

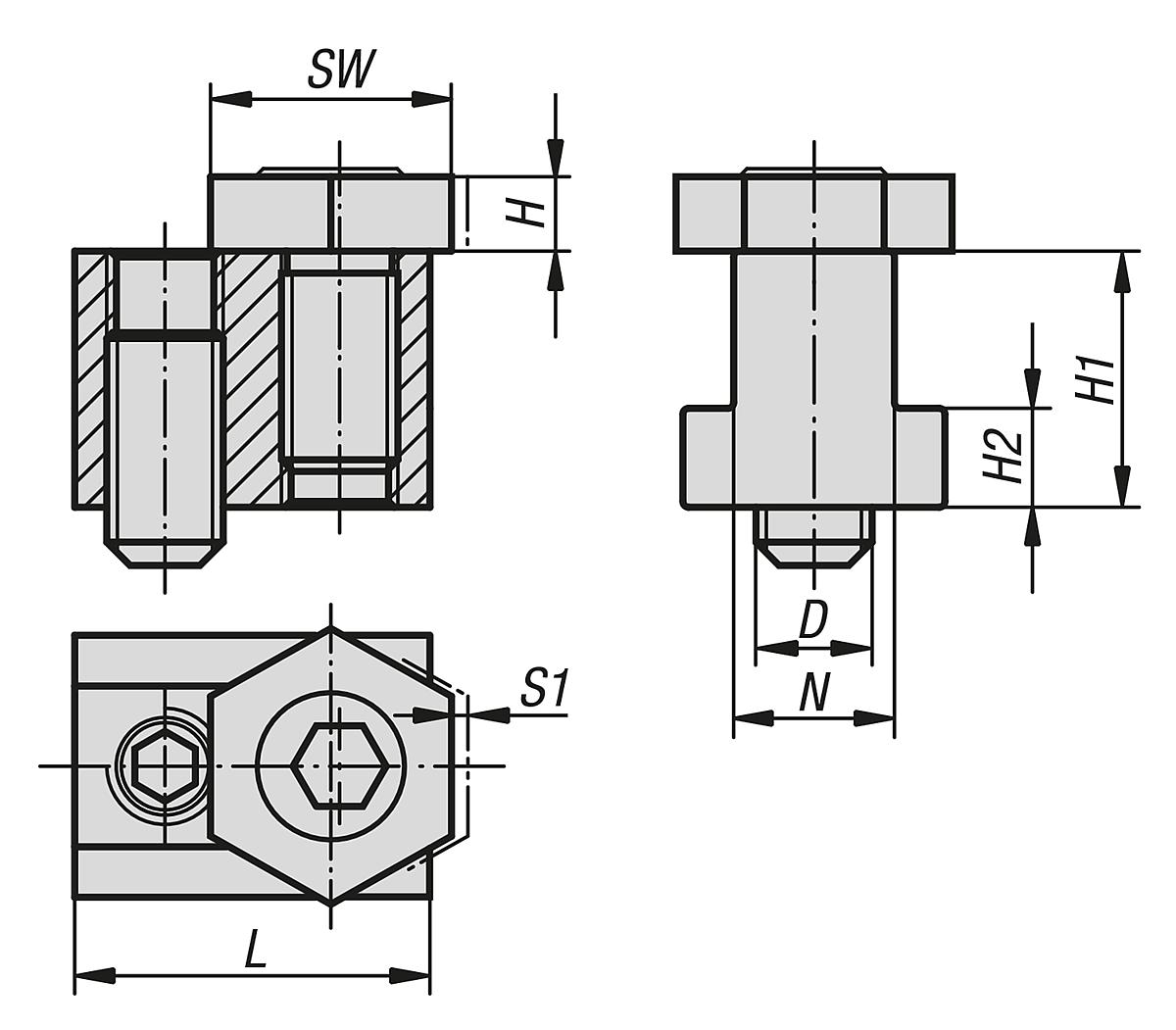

D:	M16
Gewicht ca. kg:	0,395
H:	12,7
H1:	38,2
H2:	14
L:	44
N:	22
S1 (Spannweg):	2,5
SW:	30
Spannkraft kN:	27

Datenblatt.pdf

Variante	H1	D	H	SW	L	Gewicht ca. kg	N	S1 (Spannweg)	Spannkraft kN	H2	Preis

10120685 (04436-10)	14	M6	4,8	16	23	0,035	10	1,3	3,4	4,5	ab 27,06 €
10120686 (04436-12)	15,5	M8	4,8	21	28	0,058	12	1	3,6	6,5	ab 28,06 €
10120687 (04436-14)	22	M10	6,4	21	30,5	0,090	14	1,6	9	8,5	ab 29,26 €
10120688 (04436-16)	22,5	M12	9,5	25	30,5	0,125	16	2	18	9	ab 29,26 €
10120684 (04436-08)	9,6	M6	4,8	16	23	0,025	8	1,3	3,4	3,3	ab 30,11 €
10120689 (04436-18)	28,5	M12	9,5	25	34,5	0,192	18	2	18	10	ab 31,48 €
10120690 (04436-20)	32	M16	12,7	30	39	0,290	20	2,5	27	12	ab 47,31 €
10120691 (04436-22)	38,2	M16	12,7	30	44	0,395	22	2,5	27	14	ab 61,27 €
