Produktnummer:
10120778
Herstellernummer:
04480-006
Hersteller:
Norelem

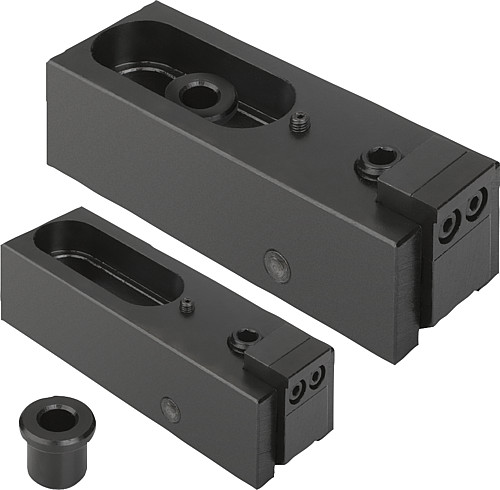

Norelem 04480-006 NIEDERZUGSPANNER
A:
80
B:
24
D:
12,2
D1:
16
D2:
6,5
E:
2,5
E1:
0,6
Gewicht ca. kg:
0,230
H:
21
H1:
25,5
H2:
9
K:
25,5
K1:
2
L:
44,5
L1:
2,5
L2:
13,5
Spannkraft kN:
3
W:
7
X:
4,5
Y:
11
Z:
5
Z1:
3
Produktnummer:
10120778
NLM 04480 Niederzugspanner
Beschreibung
Werkstoff:
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
nlm 04480-006
Hinweis:
Die Niederzugspanner eignen sich durch ihre flache Bauart für die Bearbeitung von niedrigen Werkstücken. Die gehärteten Backen spannen durch die Keilwirkung gleichzeitig nach vorne und unten.
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
nlm 04480-006
Hinweis:
Die Niederzugspanner eignen sich durch ihre flache Bauart für die Bearbeitung von niedrigen Werkstücken. Die gehärteten Backen spannen durch die Keilwirkung gleichzeitig nach vorne und unten.
Eigenschaften

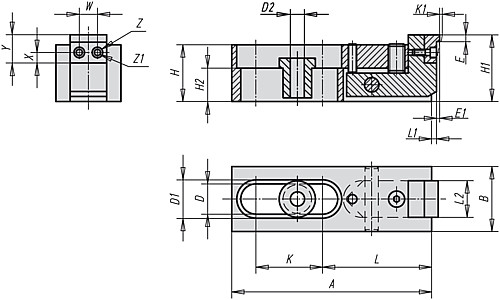

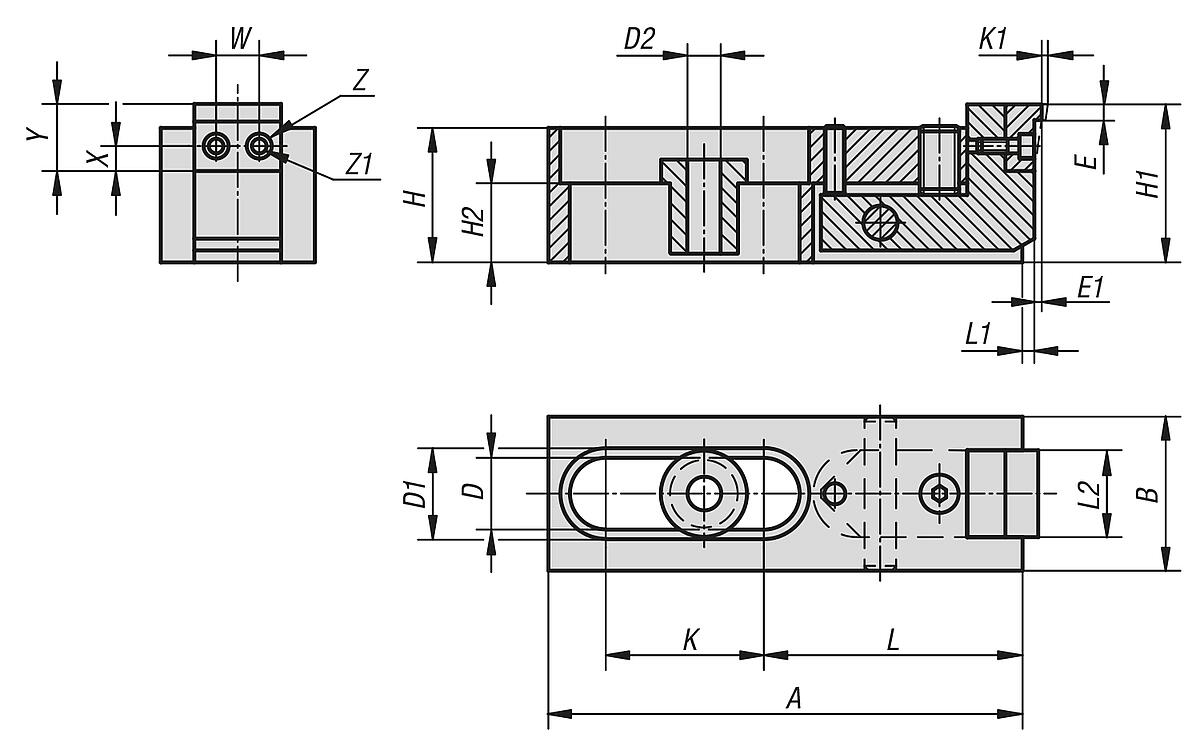

| A: | 80 |
|---|---|
| B: | 24 |
| D: | 12,2 |
| D1: | 16 |
| D2: | 6,5 |
| E: | 2,5 |
| E1: | 0,6 |
| Gewicht ca. kg: | 0,230 |
| H: | 21 |
| H1: | 25,5 |
| H2: | 9 |
| K: | 25,5 |
| K1: | 2 |
| L: | 44,5 |
| L1: | 2,5 |
| L2: | 13,5 |
| Spannkraft kN: | 3 |
| W: | 7 |
| X: | 4,5 |
| Y: | 11 |
| Z: | 5 |
| Z1: | 3 |
Dokumente
1
| Variante | B | H1 | H | D1 | L | Gewicht ca. kg | L1 | A | D2 | L2 | E | H2 | Z | Spannkraft kN | D | K | E1 | K1 | W | X | Y | Z1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120778 (04480-006) |
24 | 25,5 | 21 | 16 | 44,5 | 0,230 | 2,5 | 80 | 6,5 | 13,5 | 2,5 | 9 | 5 | 3 | 12,2 | 25,5 | 0,6 | 2 | 7 | 4,5 | 11 | 3 | ab 354,00 € |
|
10120779 (04480-010) |
39 | 40 | 34 | 24 | 65,5 | 0,950 | 4 | 120 | 10,5 | 21,5 | 4 | 20 | 8 | 16 | 18,2 | 40,5 | 1 | 2,5 | 10 | 6 | 15 | 4,5 | ab 362,00 € |
|
10120780 (04480-016) |
60 | 59 | 51 | 35 | 105 | 3,250 | 6,5 | 186 | 17 | 35,5 | 7 | 22 | 14 | 31 | 26,2 | 60,5 | 1,5 | 4 | 16 | 9 | 24 | 9 | ab 634,00 € |
