Produktnummer:
10120819
Herstellernummer:
04516-006040
Hersteller:
Norelem

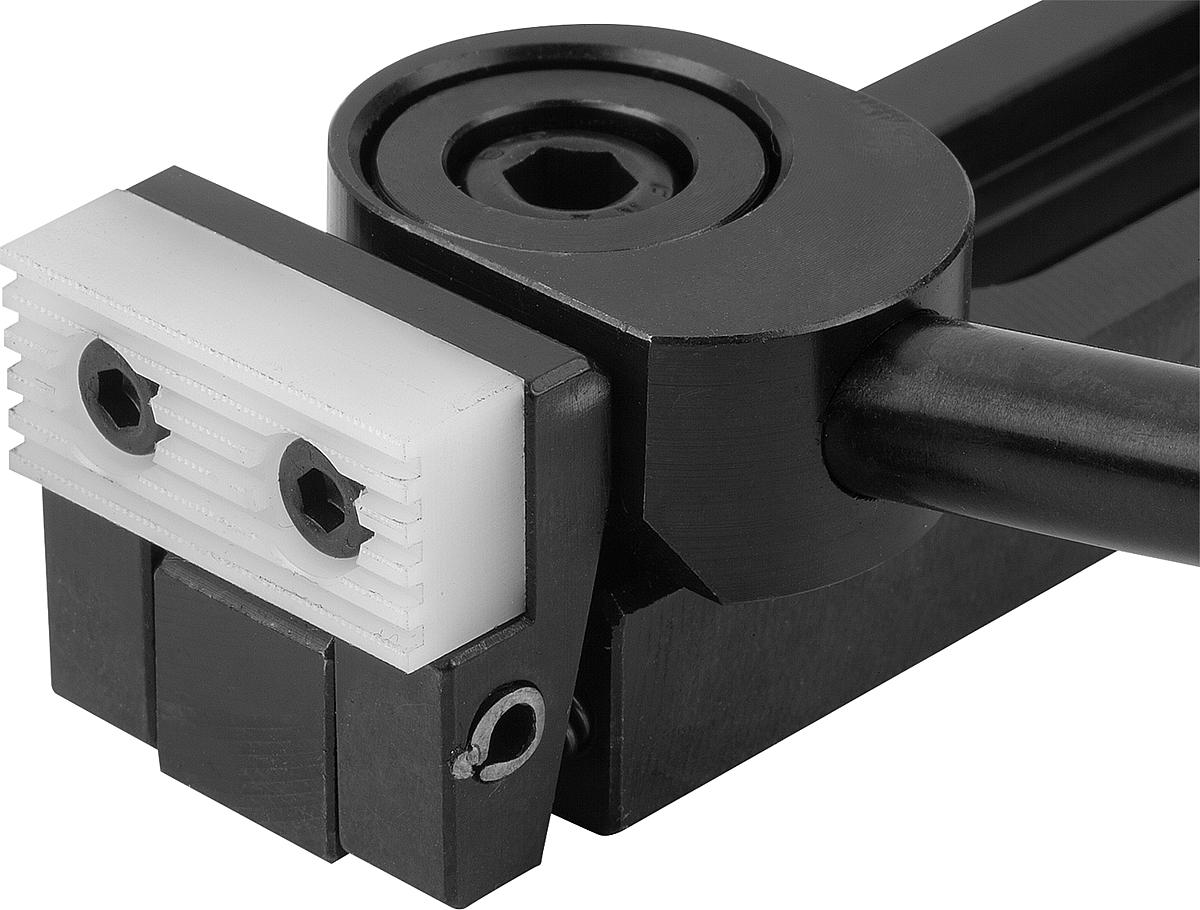

Norelem 04516-006040 NIEDERZUGSPANNER FORM D, LINKSAUSFÜHRUNG
Ausführung:
Linksausführung
L2:
20
R:
110
Spannkraft kN:
3,8
Produktnummer:
10120819
NLM 04516_D Niederzugspanner Form D
Beschreibung
Der Niederzugspanner LE70183 ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

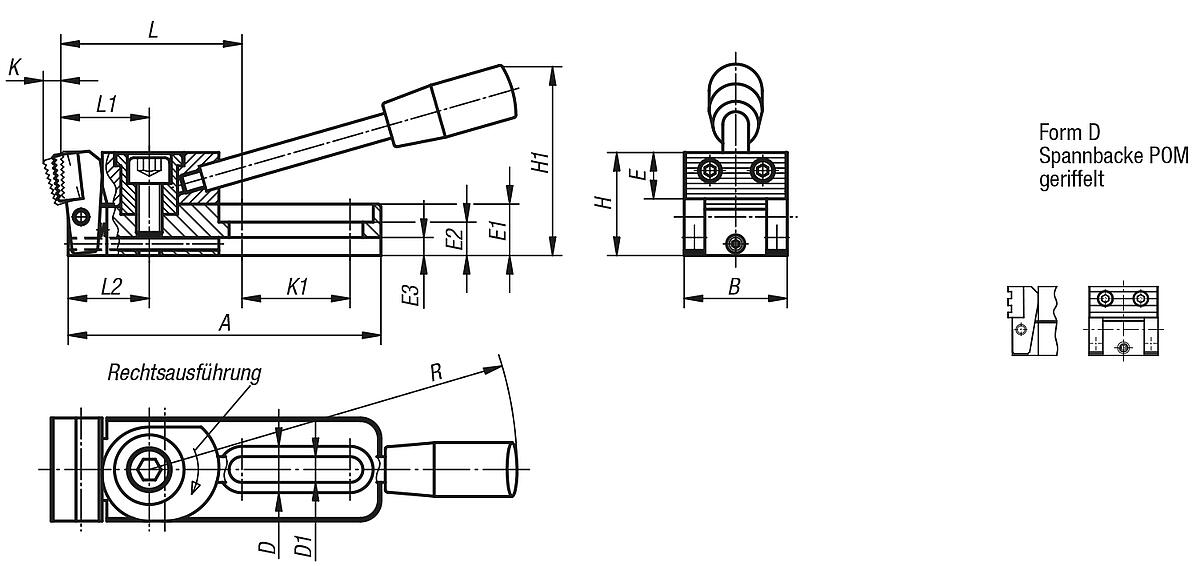

Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Werkstoff: Stahl. Ausführung: einsatzgehärtet und brüniert.
Die Ausführungen LE70183 04516-006010, 04516-006015, 04516-006030 und 04516-006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
04516-006... = 3800 N
04516-010... = 7200 N
Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Werkstoff: Stahl. Ausführung: einsatzgehärtet und brüniert.
Die Ausführungen LE70183 04516-006010, 04516-006015, 04516-006030 und 04516-006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
04516-006... = 3800 N
04516-010... = 7200 N
Eigenschaften
| A: | 78 |
|---|---|
| Ausführung: | Linksausführung |
| B: | 25 |
| D: | 12 |
| D1: | 6,2 |
| E: | 11 |
| E1: | 12 |
| E2: | 8 |
| E3: | 4 |
| Form: | D |
| Gewicht ca. kg: | 0,230 |
| H: | 25 |
| H1: | 45 |
| K: | 4,5 |
| K1: | 26 |
| L: | 46,5 |
| L1: | 22 |
| L2: | 20 |
| R: | 110 |
| Spannkraft kN: | 3,8 |
Dokumente
1
| Variante | Ausführung | L2 | R | Spannkraft kN | Preis |
|---|---|---|---|---|---|
|
10120817 (04516-006020) |
Rechtsausführung | 20 | 110 | 3,8 | ab 134,37 € |
|
10120819 (04516-006040) |
Linksausführung | 20 | 110 | 3,8 | ab 136,86 € |
|
10120818 (04516-010020) |
Rechtsausführung | 31,5 | 143 | 7,2 | ab 193,52 € |
|
10120820 (04516-010040) |
Linksausführung | 31,5 | 143 | 7,2 | ab 193,52 € |
