Produktnummer:
10120945
Herstellernummer:
04518-006015
Hersteller:
Norelem

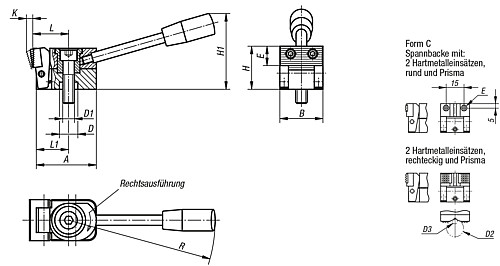

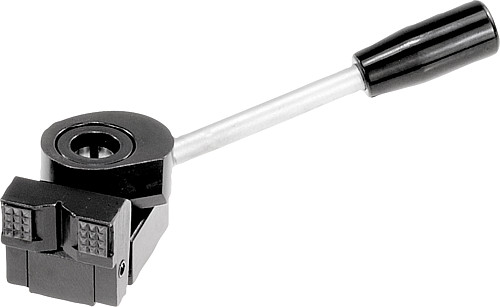

Norelem 04518-006015 NIEDERZUGSPANNER FORM C, RECHTSAUSFÜHRUNG
A:
38,5
Ausführung:
Rechtsausführung
B:
25
D:
12
D1:
M6
D2 max.:
9,5
D3 min.:
2,5
E:
ø 8
Form:
C
Gewicht ca. kg:
0,175
H:
24
H1:
45
K:
3,5
L:
22
L1:
20
R:
110
Spannkraft kN:
3,8
Produktnummer:
10120945

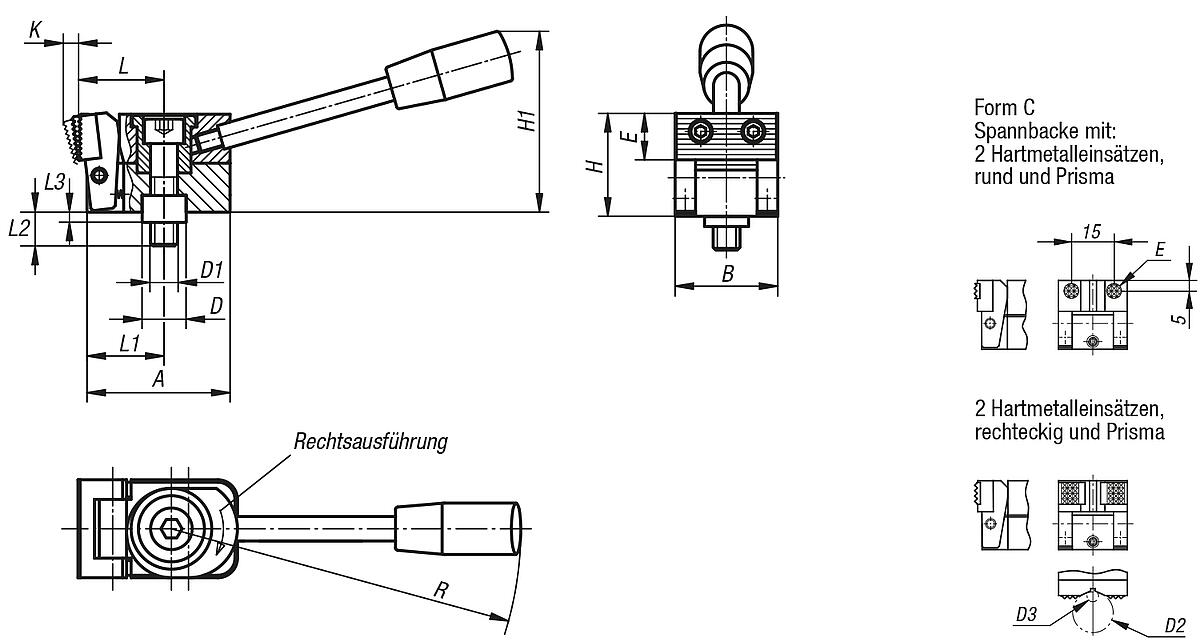

NLM 04518_C Niederzugspanner Form C
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.
Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen 04518-006010, 04518-006015, 04518-006030 und 04518-006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
04518-006... = 3800 N
04518-010... = 7200 N
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.
Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen 04518-006010, 04518-006015, 04518-006030 und 04518-006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
04518-006... = 3800 N
04518-010... = 7200 N
Eigenschaften
| A: | 38,5 |
|---|---|
| Ausführung: | Rechtsausführung |
| B: | 25 |
| D: | 12 |
| D1: | M6 |
| D2 max.: | 9,5 |
| D3 min.: | 2,5 |
| E: | ø 8 |
| Form: | C |
| Gewicht ca. kg: | 0,175 |
| H: | 24 |
| H1: | 45 |
| K: | 3,5 |
| L: | 22 |
| L1: | 20 |
| R: | 110 |
| Spannkraft kN: | 3,8 |
Dokumente
1
| Variante | L | L1 | R | B | H | D | Form | D1 | Gewicht ca. kg | K | Ausführung | D2 max. | D3 min. | E | H1 | Spannkraft kN | A | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120945 (04518-006015) |
22 | 20 | 110 | 25 | 24 | 12 | C | M6 | 0,175 | 3,5 | Rechtsausführung | 9,5 | 2,5 | ø 8 | 45 | 3,8 | 38,5 | ab 111,90 € |
|
10120947 (04518-006035) |
22 | 20 | 110 | 25 | 24 | 12 | C | M6 | 0,175 | 3,5 | Linksausführung | 9,5 | 2,5 | ø 8 | 45 | 3,8 | 38,5 | ab 111,90 € |
|
10120946 (04518-010015) |
37 | 31,5 | 143 | 40 | 39 | 18 | C | M10 | 0,650 | 5,5 | Rechtsausführung | 27 | 4,5 | 12,7 | 74 | 7,2 | 58,5 | ab 181,06 € |
|
10120948 (04518-010035) |
37 | 31,5 | 143 | 40 | 39 | 18 | C | M10 | 0,650 | 5,5 | Linksausführung | 27 | 4,5 | 12,7 | 74 | 7,2 | 58,5 | ab 181,06 € |
