Produktnummer:
10120952
Herstellernummer:
04518-010040
Hersteller:
Norelem

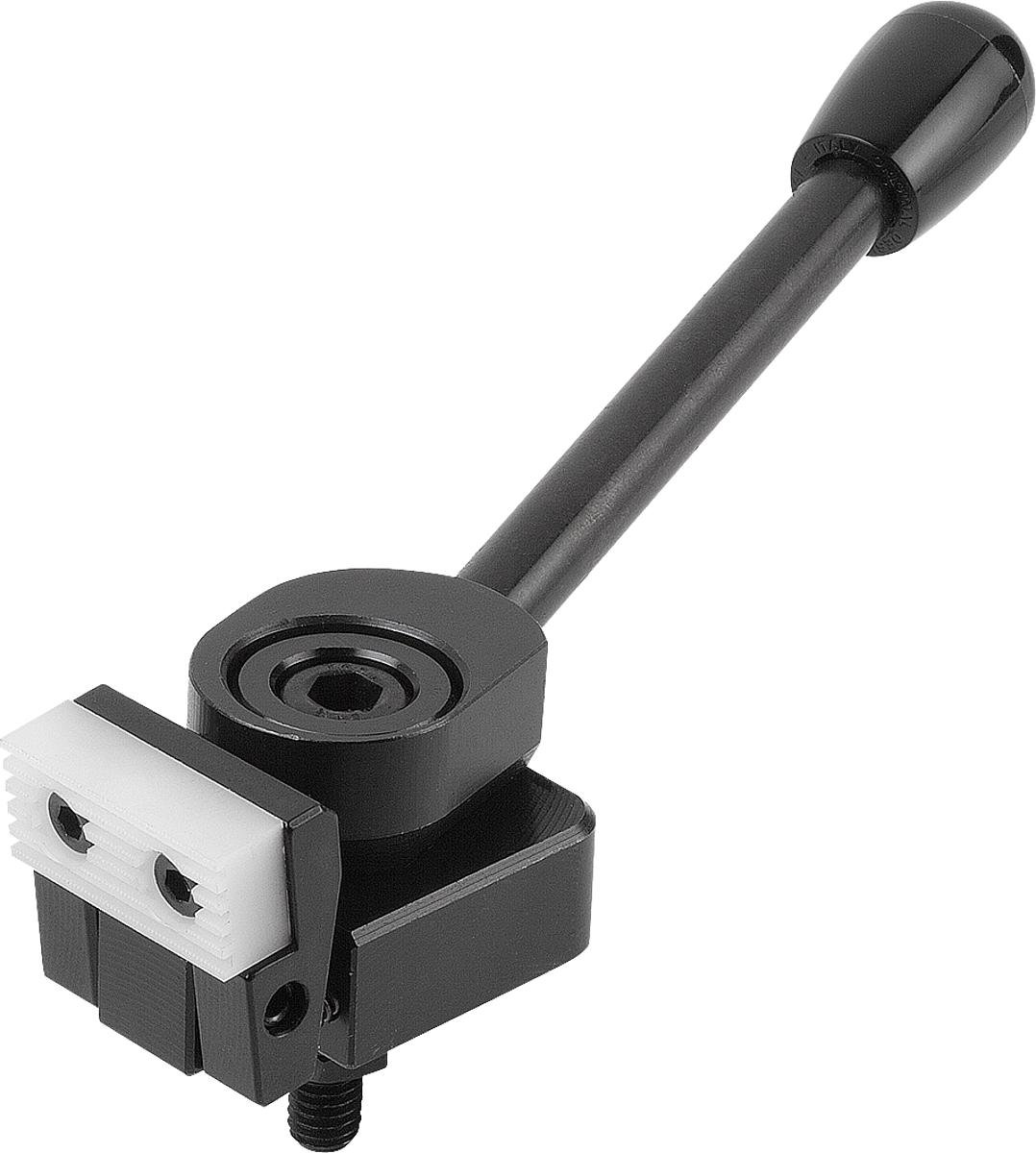

Norelem 04518-010040 NIEDERZUGSPANNER FORM D, LINKSAUSFÜHRUNG
A:
58,5
Ausführung:
Linksausführung
B:
40
D:
18
D1:
M10
E:
18
Form:
D
Gewicht ca. kg:
0,650
H:
40
H1:
74
K:
7
L:
34,5
L1:
31,5
R:
143
Spannkraft kN:
7,2
Produktnummer:
10120952
NLM 04518_D Niederzugspanner Form D
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

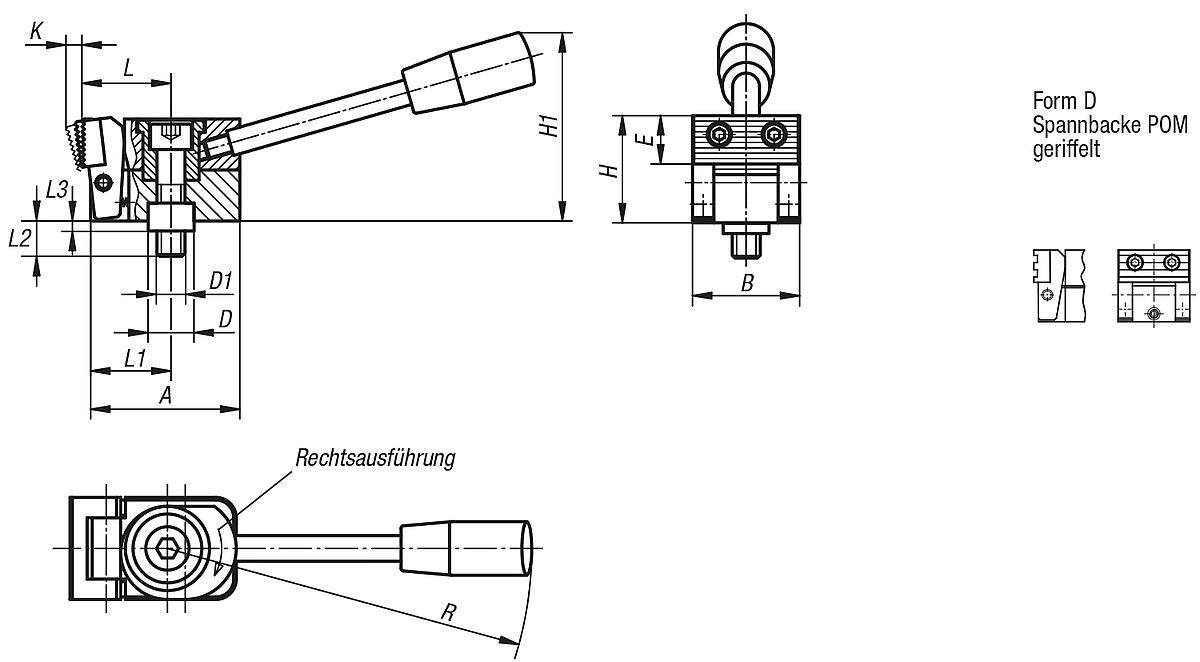

Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen 04518-006010, 04518-006015, 04518-006030 und 04518-006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
04518-006... = 3800 N
04518-010... = 7200 N
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.
Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen 04518-006010, 04518-006015, 04518-006030 und 04518-006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
04518-006... = 3800 N
04518-010... = 7200 N
Eigenschaften
| A: | 58,5 |
|---|---|
| Ausführung: | Linksausführung |
| B: | 40 |
| D: | 18 |
| D1: | M10 |
| E: | 18 |
| Form: | D |
| Gewicht ca. kg: | 0,650 |
| H: | 40 |
| H1: | 74 |
| K: | 7 |
| L: | 34,5 |
| L1: | 31,5 |
| R: | 143 |
| Spannkraft kN: | 7,2 |
Dokumente
1
| Variante | A | Ausführung | B | D | D1 | E | Form | Gewicht ca. kg | H | H1 | K | L | L1 | R | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120949 (04518-006020) |
38,5 | Rechtsausführung | 25 | 12 | M6 | 11 | D | 0,175 | 25 | 45 | 4,5 | 22 | 20 | 110 | 3,8 | ab 107,22 € |
|
10120951 (04518-006040) |
38,5 | Linksausführung | 25 | 12 | M6 | 11 | D | 0,175 | 25 | 45 | 4,5 | 22 | 20 | 110 | 3,8 | ab 109,88 € |
|
10120950 (04518-010020) |
58,5 | Rechtsausführung | 40 | 18 | M10 | 18 | D | 0,650 | 40 | 74 | 7 | 34,5 | 31,5 | 143 | 7,2 | ab 155,58 € |
|
10120952 (04518-010040) |
58,5 | Linksausführung | 40 | 18 | M10 | 18 | D | 0,650 | 40 | 74 | 7 | 34,5 | 31,5 | 143 | 7,2 | ab 155,58 € |
