Produktnummer:
10120971
Herstellernummer:
04520-214X2
Hersteller:
Norelem

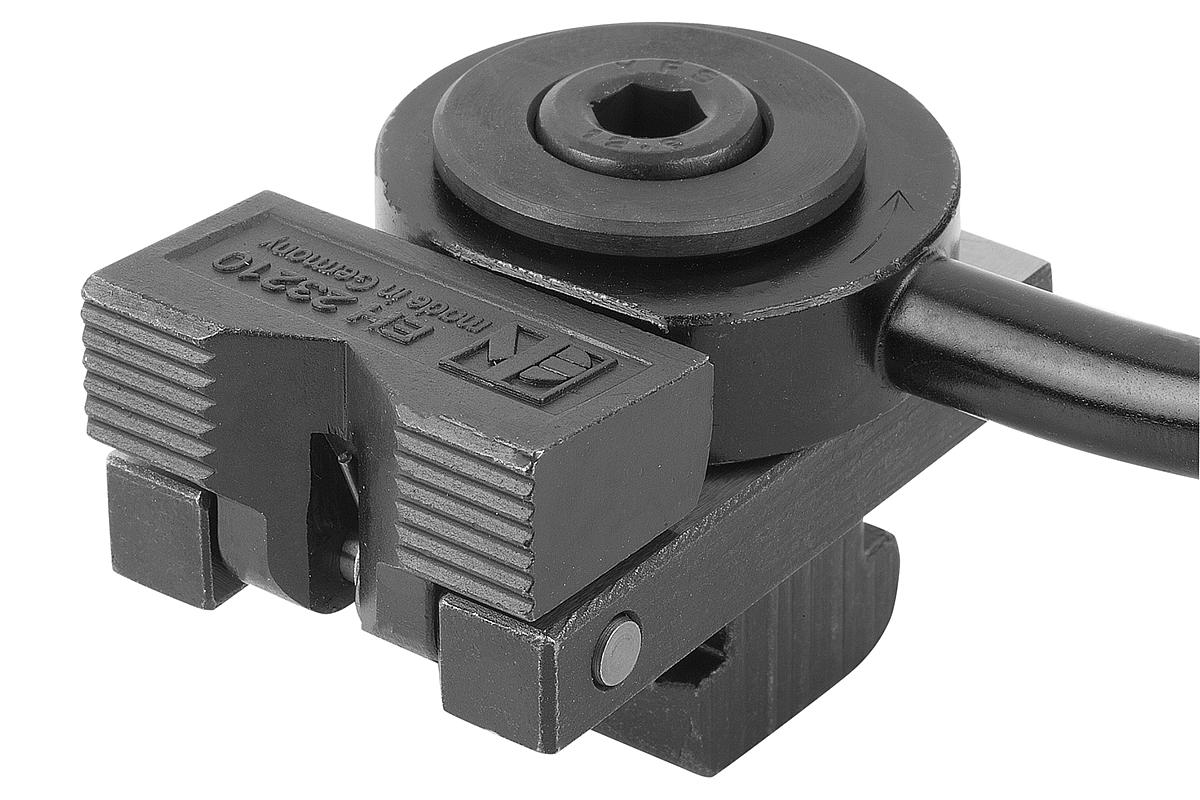

Norelem 04520-214X2 NIEDERZUGSPANNER, LINKSAUSFÜHRUNG MIT PRISMEN SPANNBACKE
Ausführung:
Linksausführung
B:
48
D1:
M12
D2:
12,5
F max. kN:
7
Gewicht ca. kg:
0,870
H1:
38
H2:
40
H3:
16
H4:
62
L1:
190
L2:
72
L3:
40
Nutenmaß A:
14
S:
4
Produktnummer:
10120971

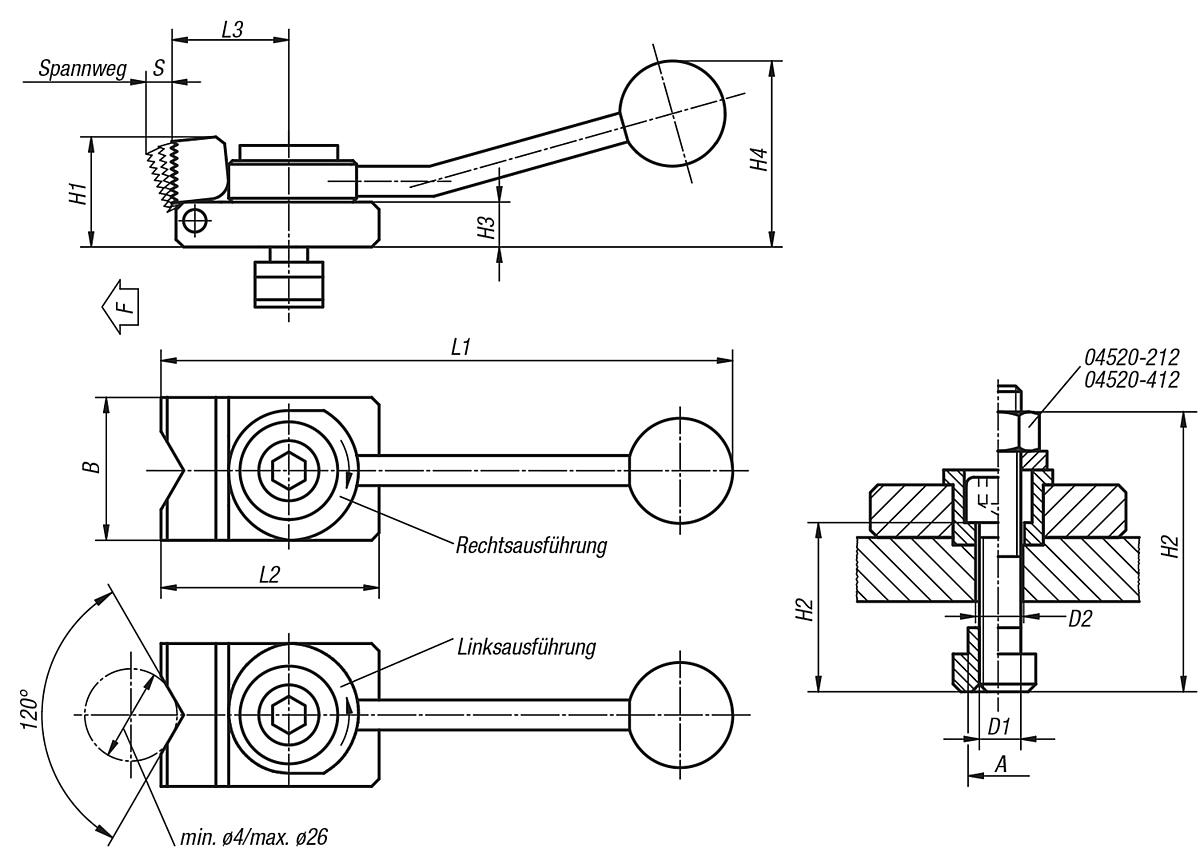

NLM 04520_PS Niederzugspanner Prismen Spannbacke
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden. Durch seine flache Bauweise ermöglicht er die ganzflächige Bearbeitung von Werkstücken, ohne dass Spanner umgesetzt werden müssen. Die Spannbacke wird beim Entspannen durch Federkraft zurückgenommen.
Mit der Auflageleiste 04512 lassen sich die Niederzugspanner auch quer zur T-Nut in die gewünschte Position bringen.
Stahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden. Durch seine flache Bauweise ermöglicht er die ganzflächige Bearbeitung von Werkstücken, ohne dass Spanner umgesetzt werden müssen. Die Spannbacke wird beim Entspannen durch Federkraft zurückgenommen.
Mit der Auflageleiste 04512 lassen sich die Niederzugspanner auch quer zur T-Nut in die gewünschte Position bringen.
Eigenschaften
| Ausführung: | Linksausführung |
|---|---|
| B: | 48 |
| D1: | M12 |
| D2: | 12,5 |
| F max. kN: | 7 |
| Gewicht ca. kg: | 0,870 |
| H1: | 38 |
| H2: | 40 |
| H3: | 16 |
| H4: | 62 |
| L1: | 190 |
| L2: | 72 |
| L3: | 40 |
| Nutenmaß A: | 14 |
| S: | 4 |
Dokumente
1
| Variante | Ausführung | B | D1 | D2 | F max. kN | Gewicht ca. kg | H1 | H2 | H3 | H4 | L1 | L2 | L3 | Nutenmaß A | S | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120967 (04520-110X2) |
Linksausführung | 32 | M8 | 8,4 | 3,5 | 0,220 | 20 | 30 | 8 | 40 | 132 | 50 | 32 | 10 | 3 | ab 142,05 € |
|
10120974 (04520-310X2) |
Rechtsausführung | 32 | M8 | 8,4 | 3,5 | 0,220 | 20 | 30 | 8 | 40 | 132 | 50 | 32 | 10 | 3 | ab 142,05 € |
|
10120968 (04520-112X2) |
Linksausführung | 32 | M8 | 8,4 | 3,5 | 0,220 | 20 | 30 | 8 | 40 | 132 | 50 | 32 | 12 | 3 | ab 142,49 € |
|
10120975 (04520-312X2) |
Rechtsausführung | 32 | M8 | 8,4 | 3,5 | 0,220 | 20 | 30 | 8 | 40 | 132 | 50 | 32 | 12 | 3 | ab 142,49 € |
|
10120970 (04520-114X2) |
Linksausführung | 32 | M8 | 8,4 | 3,5 | 0,220 | 20 | 30 | 8 | 40 | 132 | 50 | 32 | 14 | 3 | ab 142,74 € |
|
10120977 (04520-314X2) |
Rechtsausführung | 32 | M8 | 8,4 | 3,5 | 0,220 | 20 | 30 | 8 | 40 | 132 | 50 | 32 | 14 | 3 | ab 142,74 € |
|
10120972 (04520-216X2) |
Linksausführung | 48 | M12 | 12,5 | 7 | 0,890 | 38 | 40 | 16 | 62 | 190 | 72 | 40 | 16 | 4 | ab 162,19 € |
|
10120979 (04520-416X2) |
Rechtsausführung | 48 | M12 | 12,5 | 7 | 0,890 | 38 | 40 | 16 | 62 | 190 | 72 | 40 | 16 | 4 | ab 162,19 € |
|
10120971 (04520-214X2) |
Linksausführung | 48 | M12 | 12,5 | 7 | 0,870 | 38 | 40 | 16 | 62 | 190 | 72 | 40 | 14 | 4 | ab 166,02 € |
|
10120978 (04520-414X2) |
Rechtsausführung | 48 | M12 | 12,5 | 7 | 0,870 | 38 | 40 | 16 | 62 | 190 | 72 | 40 | 14 | 4 | ab 166,02 € |
|
10120973 (04520-218X2) |
Linksausführung | 48 | M12 | 12,5 | 7 | 0,910 | 38 | 40 | 16 | 62 | 190 | 72 | 40 | 18 | 4 | ab 167,50 € |
|
10120980 (04520-418X2) |
Rechtsausführung | 48 | M12 | 12,5 | 7 | 0,910 | 38 | 40 | 16 | 62 | 190 | 72 | 40 | 18 | 4 | ab 167,50 € |
|
10120969 (04520-212X2) |
Linksausführung | 48 | M12 | 12,5 | 7 | 0,860 | 38 | 60 | 16 | 62 | 190 | 72 | 40 | 12 | 4 | ab 170,11 € |
|
10120976 (04520-412X2) |
Rechtsausführung | 48 | M12 | 12,5 | 7 | 0,860 | 38 | 60 | 16 | 62 | 190 | 72 | 40 | 12 | 4 | ab 170,11 € |
