Produktnummer:
10120981
Herstellernummer:
04521-08
Hersteller:
Norelem

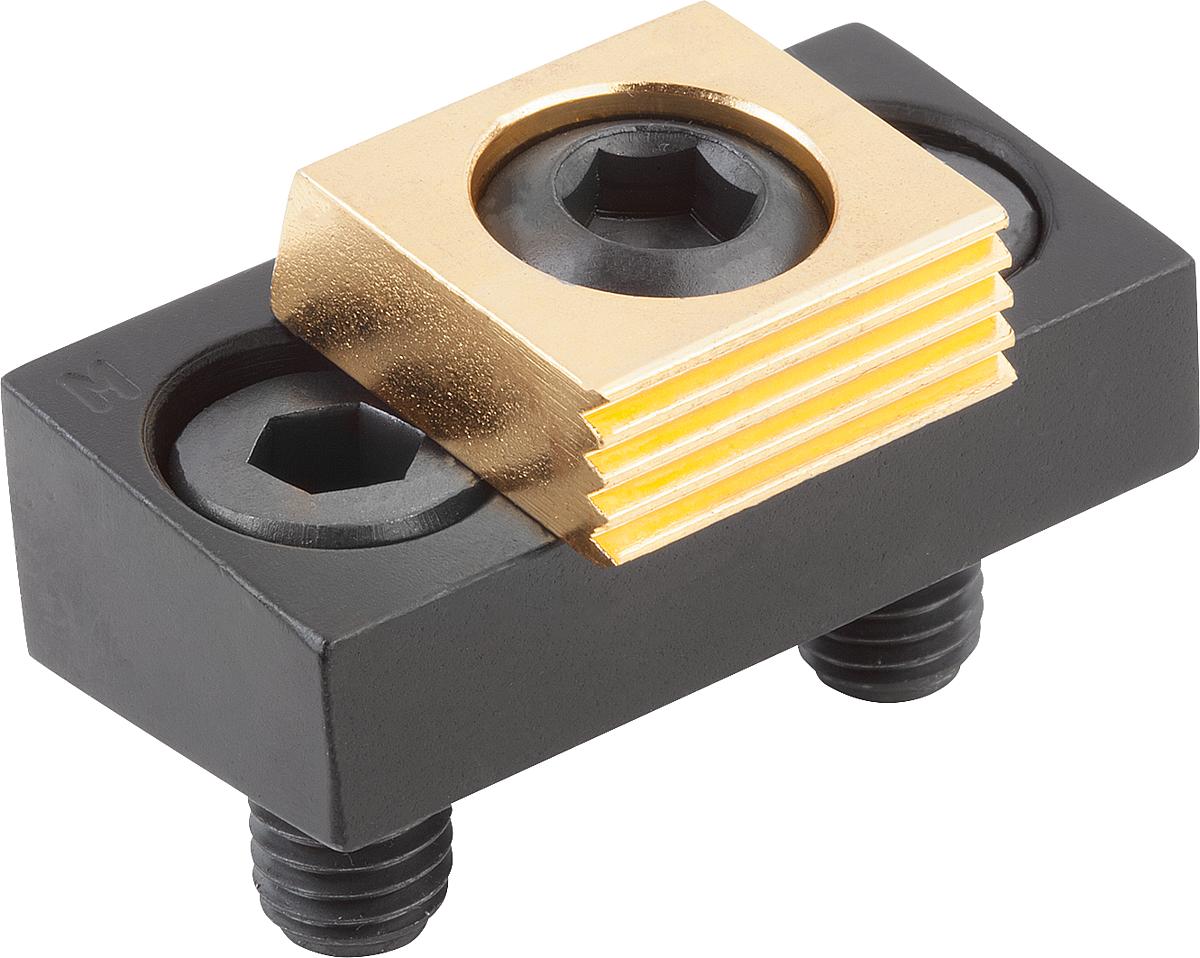

Norelem 04521-08 KOMBI NIEDERZUGPRATZE D=M8,
D:
M8
H1:
15,7
L:
43,2
S1 (Spannweg):
1,6
Produktnummer:
10120981
NLM 04521 Kombi Niederzugpratzen
Beschreibung
Werkstoff: Stahl.
Ausführung: Körper vergütet und brüniert. Klemmscheibe einsatzgehärtet und vermessingt.
Hinweis:
Mit der Kombi-Niederzugpratze können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.
Ausführung: Körper vergütet und brüniert. Klemmscheibe einsatzgehärtet und vermessingt.
Hinweis:
Mit der Kombi-Niederzugpratze können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.

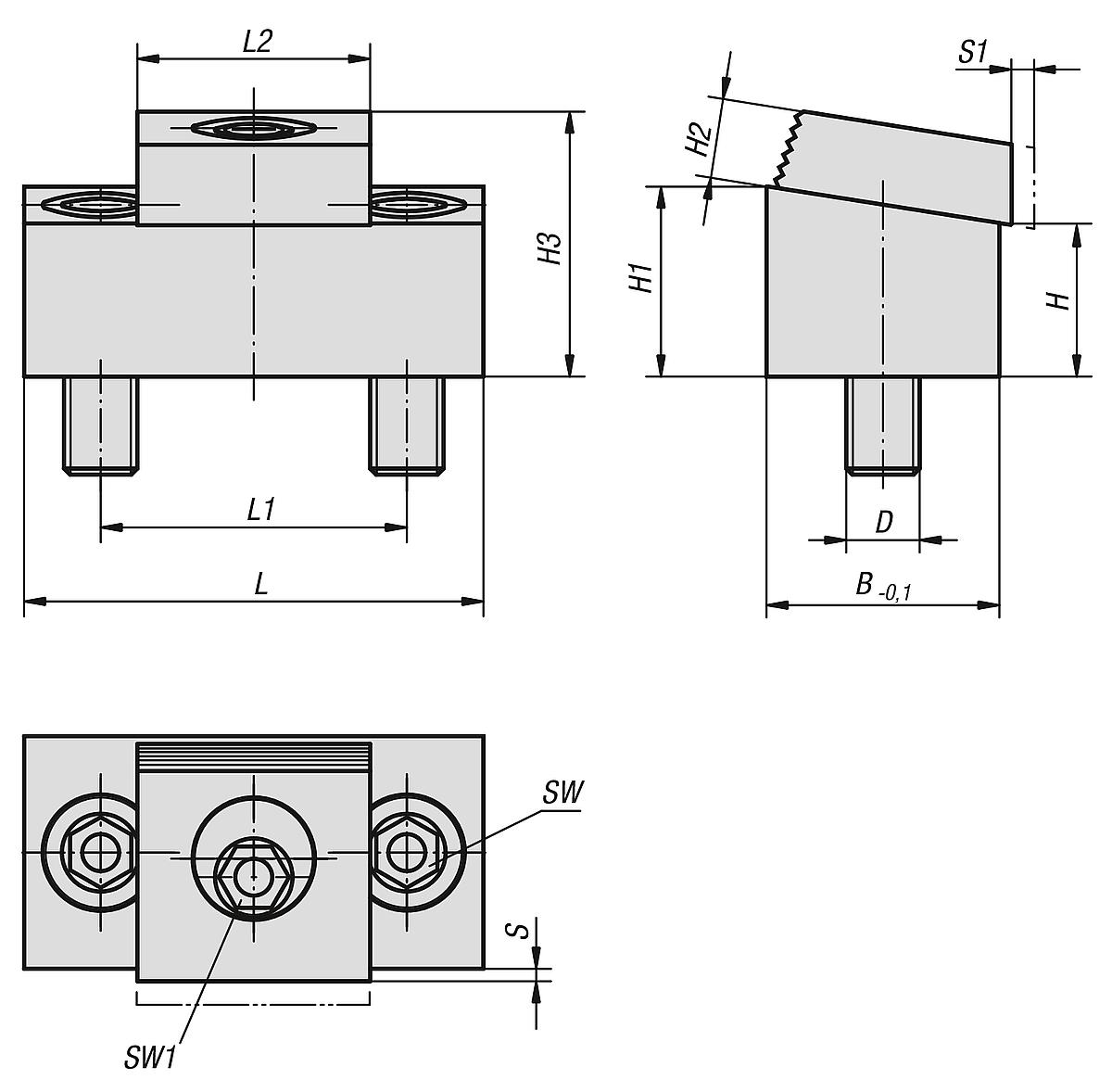

Eigenschaften
| Anziehdrehmoment max. Nm: | 28 |
|---|---|
| B: | 19 |
| D: | M8 |
| Gewicht ca. kg: | 0,100 |
| H: | 12,7 |
| H1: | 15,7 |
| H2: | 6,4 |
| H3 max.: | 21,4 |
| L: | 43,2 |
| L1: | 25,4 |
| L2: | 19 |
| S: | 1,5 |
| S1 (Spannweg): | 1,6 |
| SW: | 5 |
| SW1: | 7 |
| Spannkraft kN: | 8,9 |
Dokumente
1
| Variante | D | S1 (Spannweg) | L | H1 | Preis |
|---|---|---|---|---|---|
|
10120981 (04521-08) |
M8 | 1,6 | 43,2 | 15,7 | ab 69,65 € |
|
10120982 (04521-10) |
M10 | 2 | 54 | 15,4 | ab 82,37 € |
|
10120983 (04521-12) |
M12 | 2,5 | 75 | 31,5 | ab 172,08 € |
