Produktnummer:
10120987
Herstellernummer:
04522-12
Hersteller:
Norelem

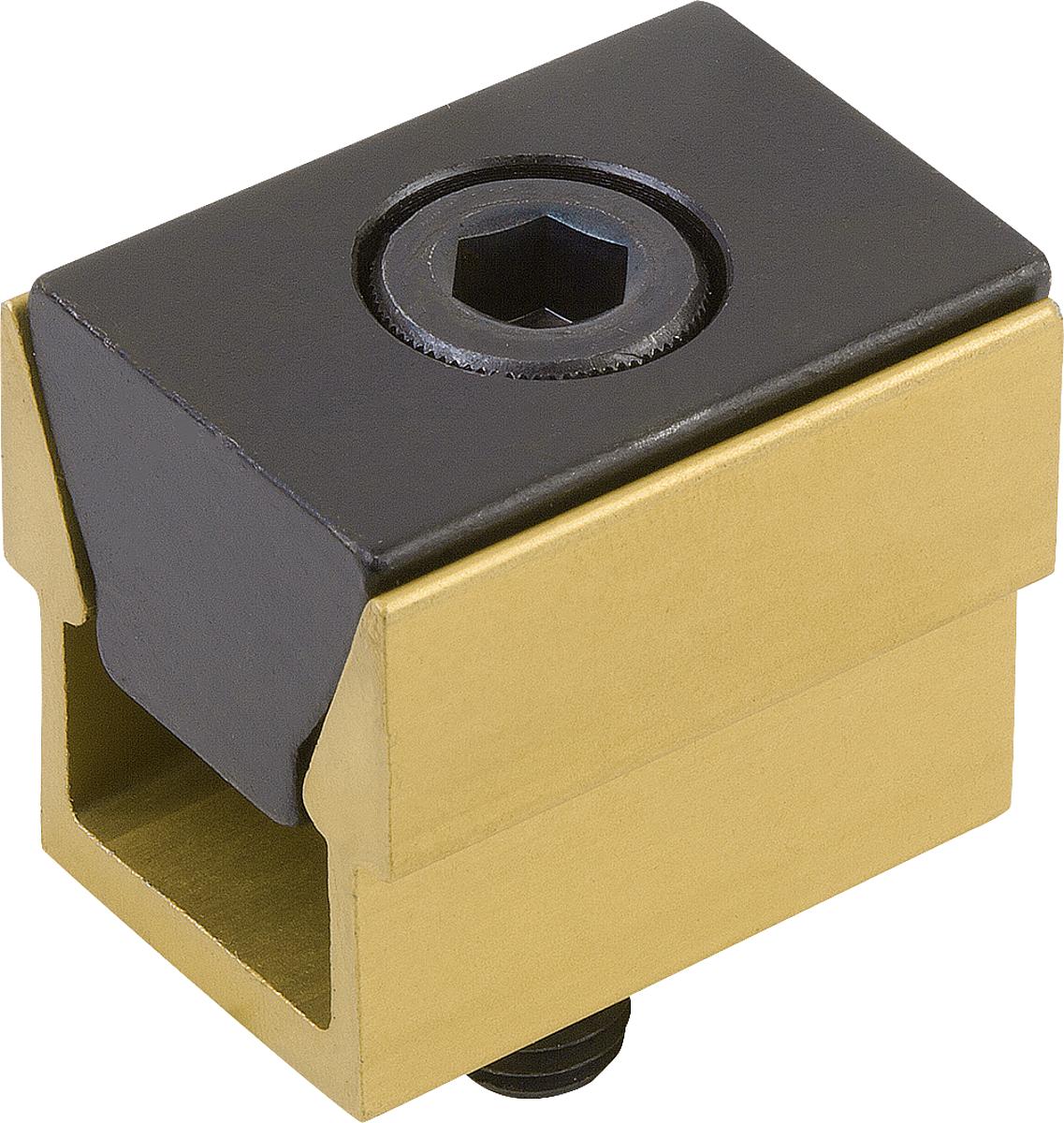

Norelem 04522-12 DOPPEL KEILSPANNER D=M12,

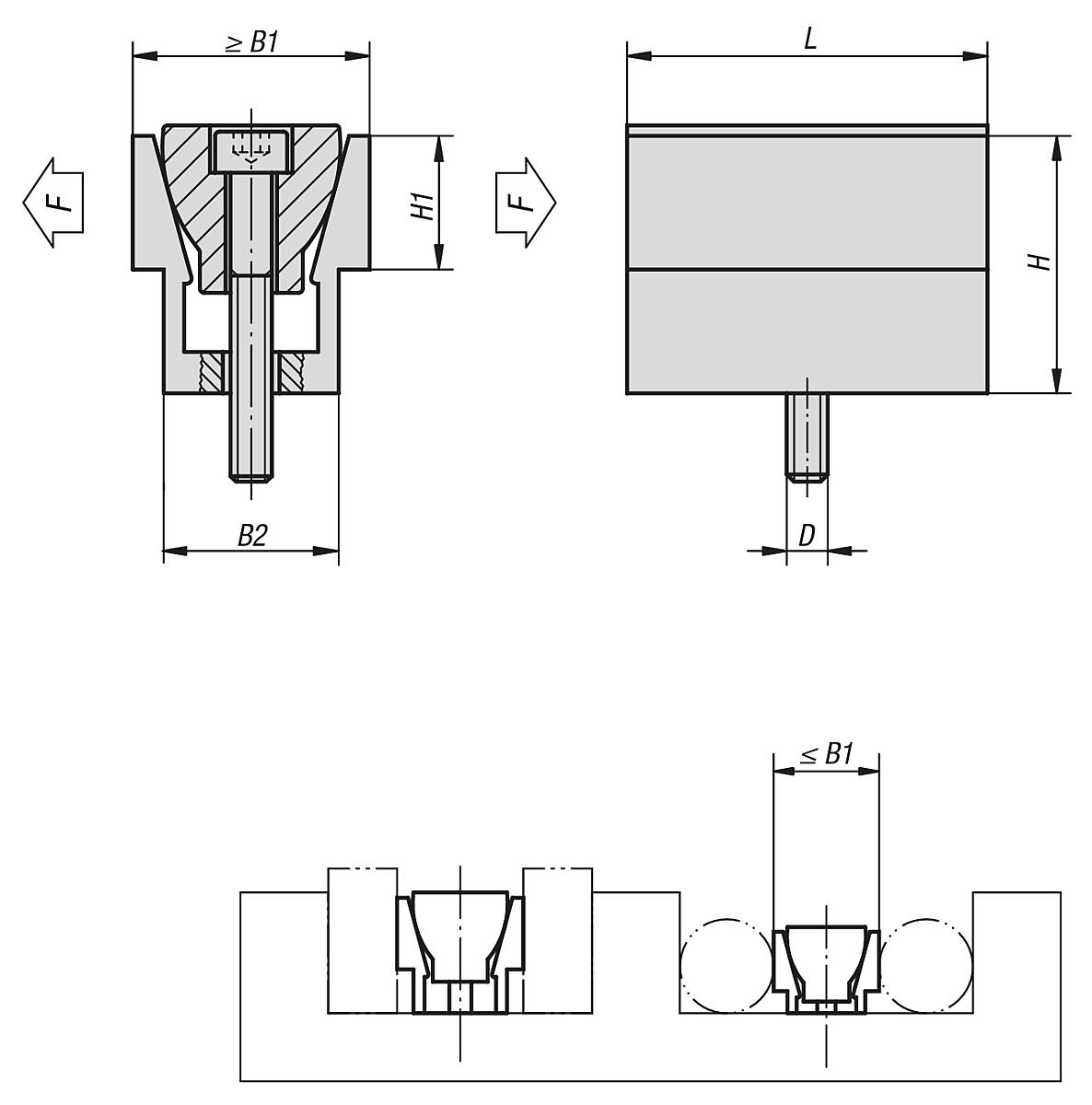

Anziehdrehmoment max. Nm:
38,4
B1 min. max.:
37,3 - 39,7
B2:
31,1
D:
M12
F kN:
15,6
Gewicht ca. kg:
0,300
H:
38,2
H1:
19
L:
47,6
Produktnummer:
10120987
NLM 04522 Doppel Keilspanner
Beschreibung
Werkstoff:
Außenteil Aluminiumprofil.
Keil Einsatzstahl.
Ausführung:
Außenteil eloxiert.
Keil brüniert.
Bestellbeispiel:
nlm 04522-08
Hinweis:
Mit einem Doppel-Keilspanner werden gleichzeitig zwei Werkstücke gespannt. Der Doppel-Keilspanner ist bestens zum Spannen von runden und rechteckigen Teilen geeignet. Durch die kleine Bauweise kann eine platzsparende Mehrfachspannung erreicht werden.
Außenteil Aluminiumprofil.
Keil Einsatzstahl.
Ausführung:
Außenteil eloxiert.
Keil brüniert.
Bestellbeispiel:
nlm 04522-08
Hinweis:
Mit einem Doppel-Keilspanner werden gleichzeitig zwei Werkstücke gespannt. Der Doppel-Keilspanner ist bestens zum Spannen von runden und rechteckigen Teilen geeignet. Durch die kleine Bauweise kann eine platzsparende Mehrfachspannung erreicht werden.
Eigenschaften
| Anziehdrehmoment max. Nm: | 38,4 |
|---|---|
| B1 min. max.: | 37,3 - 39,7 |
| B2: | 31,1 |
| D: | M12 |
| F kN: | 15,6 |
| Gewicht ca. kg: | 0,300 |
| H: | 38,2 |
| H1: | 19 |
| L: | 47,6 |
Dokumente
1
| Variante | Gewicht ca. kg | D | H | L | B1 min. max. | B2 | H1 | F kN | Anziehdrehmoment max. Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10120984 (04522-04) |
0,012 | M4 | 12,8 | 15,9 | 12,3 - 13,1 | 10,4 | 5,6 | 2,2 | 3,4 | ab 13,44 € |
|
10120985 (04522-06) |
0,040 | M6 | 19 | 23,5 | 18,6 - 19,9 | 15,8 | 9,5 | 6,7 | 14,3 | ab 18,66 € |
|
10120986 (04522-08) |
0,090 | M8 | 25,4 | 32 | 24,8 - 26,6 | 20,8 | 12,7 | 8,9 | 14,5 | ab 21,53 € |
|
10120987 (04522-12) |
0,300 | M12 | 38,2 | 47,6 | 37,3 - 39,7 | 31,1 | 19 | 15,6 | 38,4 | ab 97,53 € |
|
10120988 (04522-16) |
0,710 | M16 | 50,8 | 63,5 | 49,7 - 52,8 | 41,5 | 25,4 | 26,7 | 74,6 | ab 149,96 € |
