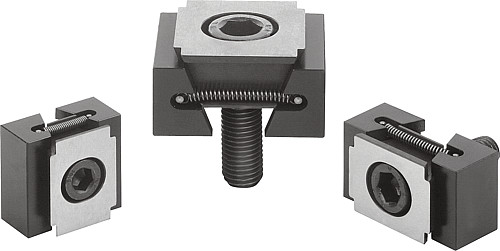

Norelem 04524-3110 KEILSPANNER M10 MIT BEARBEITUNGS , ZUGABE, B=28
A max.:
47
A min.:
42
Anziehdrehmoment Nm:
37
Ausführung:
schmal
B:
28
C:
19
E:
3,5
F Zylinderschraube DIN 6912:
M10x25
Spannkraft kN:
15
Produktnummer:
10121011
NLM 04524 Keilspanner mit Bearbeitungszugabe
Beschreibung
Werkstoff, Ausführung:
Doppelkeil und Spannsegmente Vergütungsstahl, vergütet schwarz.
Bestellbeispiel:
nlm 04524-3110
Hinweis:
Die Besonderheit dieser Keilspanner liegt in der Bearbeitungszugabe. Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Konturen eingearbeitet werden können. Außerdem eignen sie sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Doppelkeil und Spannsegmente Vergütungsstahl, vergütet schwarz.
Bestellbeispiel:
nlm 04524-3110
Hinweis:
Die Besonderheit dieser Keilspanner liegt in der Bearbeitungszugabe. Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Konturen eingearbeitet werden können. Außerdem eignen sie sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm

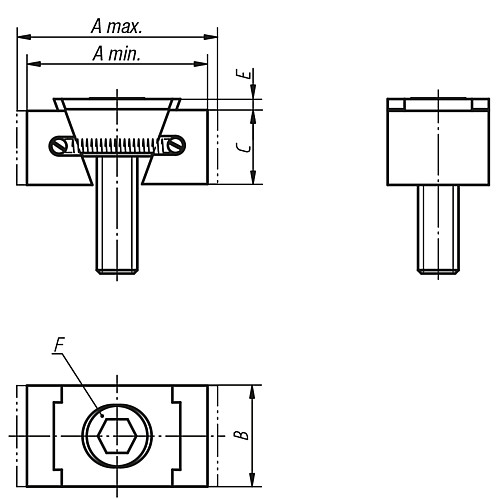

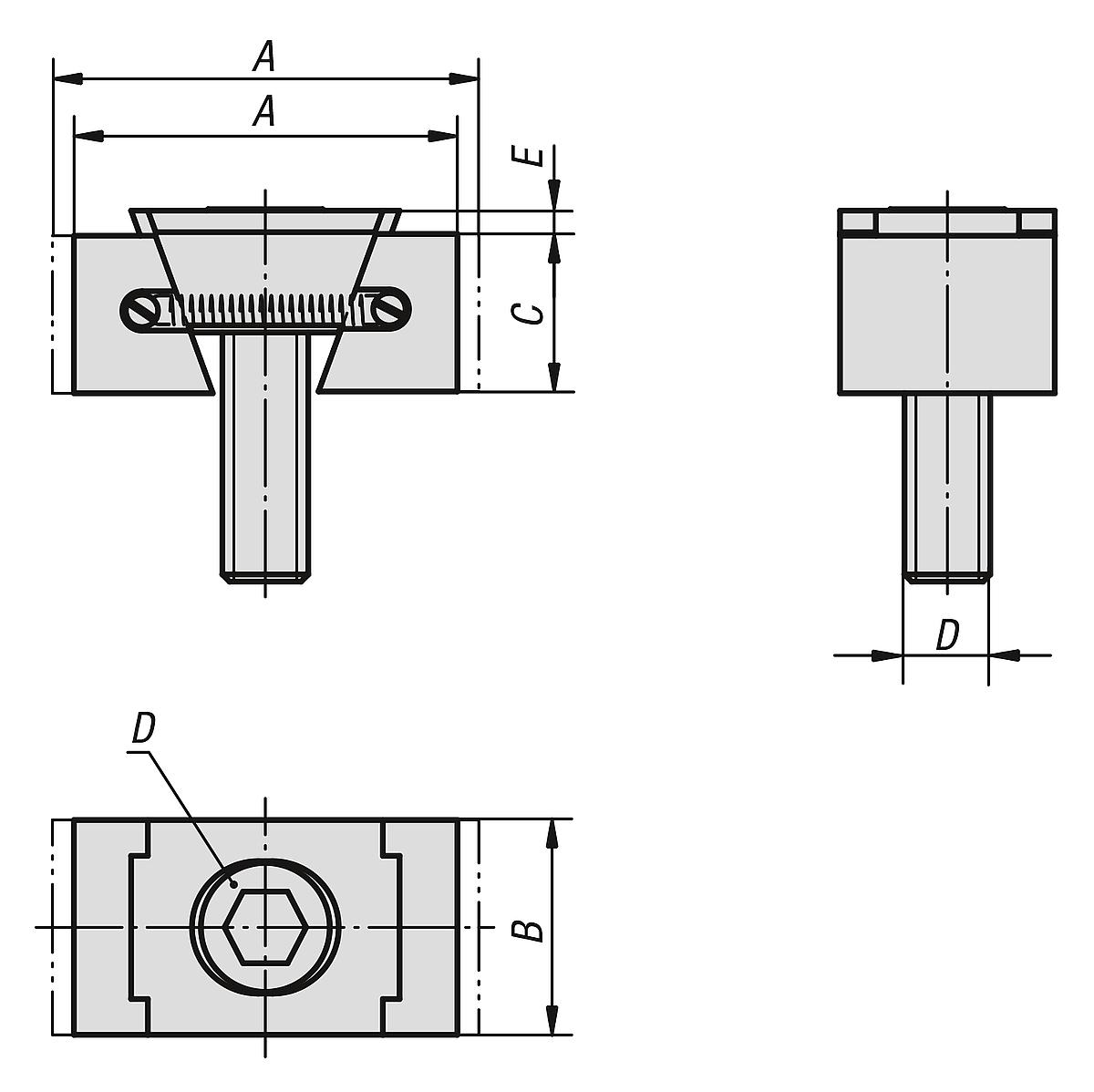

Eigenschaften
| A max.: | 47 |
|---|---|
| A min.: | 42 |
| Anziehdrehmoment Nm: | 37 |
| Ausführung: | schmal |
| B: | 28 |
| C: | 19 |
| E: | 3,5 |
| F Zylinderschraube DIN 6912: | M10x25 |
| Spannkraft kN: | 15 |
Dokumente
1
| Variante | B | E | C | F Zylinderschraube DIN 6912 | Ausführung | A min. | A max. | Spannkraft kN | Anziehdrehmoment Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10121010 (04524-3108) |
24 | 2 | 15 | M8x25 | schmal | 36,5 | 39,5 | 11 | 19 | ab 99,44 € |
|
10121014 (04524-3208) |
30 | 2 | 15 | M8x25 | breit | 36,5 | 39,5 | 11 | 19 | ab 123,93 € |
|
10121011 (04524-3110) |
28 | 3,5 | 19 | M10x25 | schmal | 42 | 47 | 15 | 37 | ab 131,61 € |
|
10121012 (04524-3112) |
30 | 3,5 | 22 | M12x40 | schmal | 54 | 59,5 | 23 | 65 | ab 142,31 € |
|
10121015 (04524-3210) |
38 | 3,5 | 19 | M10x25 | breit | 42 | 47 | 15 | 37 | ab 151,47 € |
|
10121016 (04524-3212) |
48 | 3,5 | 22 | M12x40 | breit | 54 | 59,5 | 23 | 65 | ab 177,47 € |
|
10121013 (04524-3116) |
40 | 4 | 29 | M16x60 | schmal | 65 | 72 | 38 | 160 | ab 205,01 € |
|
10121017 (04524-3216) |
48 | 4 | 29 | M16x60 | breit | 65 | 72 | 38 | 160 | ab 227,70 € |
