Produktnummer:
10121018
Herstellernummer:
04525-08
Hersteller:
Norelem
Norelem 04525-08 KEILSPANNSEGMENT FORM A, MIT ZYLINDERSCHRAUBE M8X25

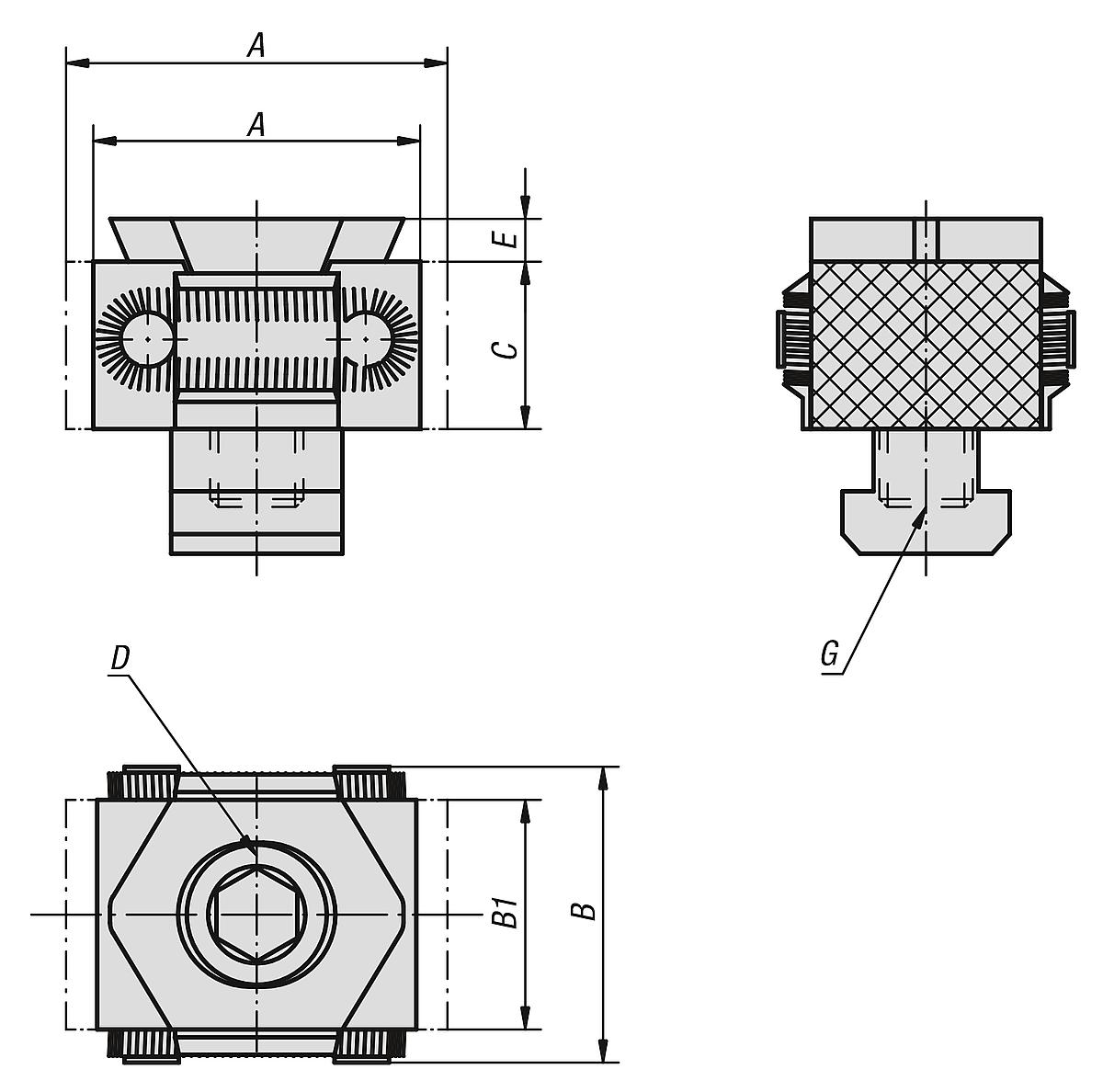

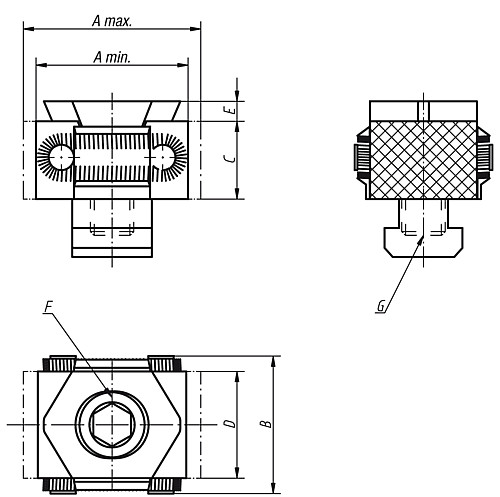

A max.:
31
A min.:
27
Anziehdrehmoment Nm:
25
B:
29
C:
15
D:
21
E:
2,5
F Zylinderschraube DIN 912:
M8x25
G:
für Gewindebohrung
Gewicht ca. kg:
0,068
Spannkraft kN:
15
Produktnummer:
10121018

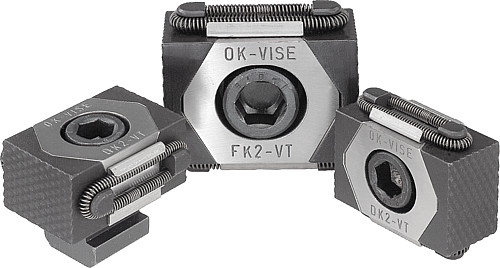

NLM 04525 Keil Spannsegmente Form A
Beschreibung
Werkstoff, Ausführung:
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl, gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
nlm 04525-1618
Hinweis:
Die Keil-Spannsegmente eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.

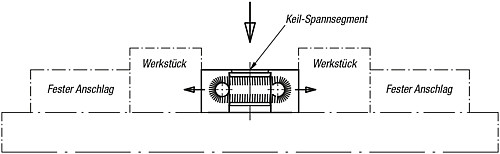

Wahlweise können die entsprechenden Keil-Spannsegmente in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Die Spannbacken der Ausführung 04525-08 haben keine Riffelung.
Durch das eingearbeitete Langloch können die Keil-Spannsegmente verschoben werden.
Verschiebeweg bei Bestellnummer:
04525-08 = ±0,5 mm
04525-12 = ±1,0 mm
04525-16 = ±1,5 mm
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl, gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
nlm 04525-1618
Hinweis:
Die Keil-Spannsegmente eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die entsprechenden Keil-Spannsegmente in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Die Spannbacken der Ausführung 04525-08 haben keine Riffelung.
Durch das eingearbeitete Langloch können die Keil-Spannsegmente verschoben werden.
Verschiebeweg bei Bestellnummer:
04525-08 = ±0,5 mm
04525-12 = ±1,0 mm
04525-16 = ±1,5 mm
Eigenschaften
| A max.: | 31 |
|---|---|
| A min.: | 27 |
| Anziehdrehmoment Nm: | 25 |
| B: | 29 |
| C: | 15 |
| D: | 21 |
| E: | 2,5 |
| F Zylinderschraube DIN 912: | M8x25 |
| G: | für Gewindebohrung |
| Gewicht ca. kg: | 0,068 |
| Spannkraft kN: | 15 |
Dokumente
1
| Variante | A max. | A min. | Anziehdrehmoment Nm | B | C | D | E | F Zylinderschraube DIN 912 | G | Gewicht ca. kg | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10121018 (04525-08) |
31 | 27 | 25 | 29 | 15 | 21 | 2,5 | M8x25 | für Gewindebohrung | 0,068 | 15 | ab 113,70 € |
|
10121019 (04525-0810) |
31 | 27 | 25 | 29 | 15 | 21 | 2,5 | M8x25 | für T-Nut 10 | 0,080 | 15 | ab 113,70 € |
|
10121020 (04525-12) |
49 | 42 | 85 | 41 | 22 | 30 | 4 | M12x40 | für Gewindebohrung | 0,224 | 30 | ab 170,29 € |
|
10121021 (04525-1214) |
49 | 42 | 85 | 41 | 22 | 30 | 4 | M12x30 | für T-Nut 14 | 0,251 | 30 | ab 170,29 € |
|
10121022 (04525-16) |
66 | 57 | 210 | 56 | 29 | 42 | 5 | M16x60 | für Gewindebohrung | 0,583 | 50 | ab 238,78 € |
|
10121023 (04525-1618) |
66 | 57 | 210 | 56 | 29 | 42 | 5 | M16x50 | für T-Nut 18 | 0,638 | 50 | ab 238,78 € |
