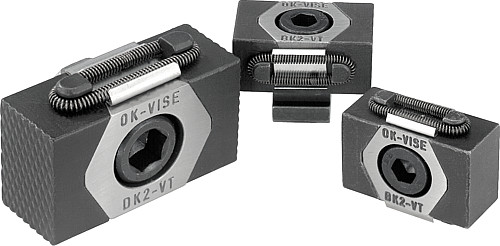

Norelem 04526-08 KEILSPANNSEGMENT FORM A+L, MIT ZYLINDERSCHRAUBE M8X25

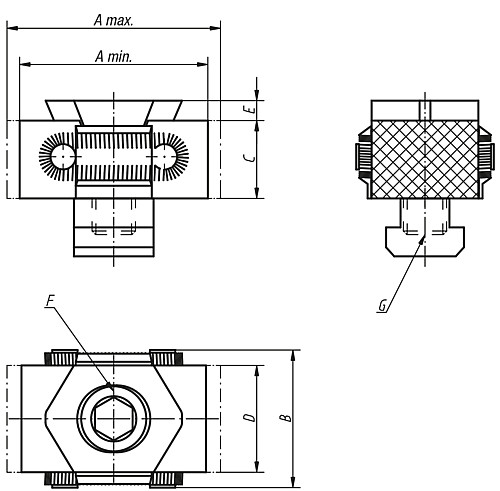

A max.:
37
A min.:
33
Anziehdrehmoment Nm:
25
B:
29
C:
15
D:
21
E:
2,5
F Zylinderschraube DIN 912:
M8x25
G:
für Gewindebohrung
Gewicht ca. kg:
0,084
Spannkraft kN:
15
Produktnummer:
10121024
NLM 04526 Keil Spannsegmente Form A+L mit Längenzugabe für kundenspezifische Formen
Beschreibung
Werkstoff, Ausführung:
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl (30 HRC), brüniert.
Keilflächen geschliffen.
Spannsegmente mit eingearbeiteter Form oder anderer Härte auf Anfrage.
Bestellbeispiel:
nlm 04526-12
Hinweis:
Die Besonderheit der Keil-Spannsegmente "Form A+L" liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung 04526-08 und 5 mm für die Ausführungen 04526-12 und 04526-16.

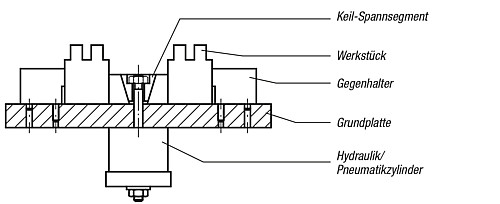

Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.).
Die Spannbacken der Ausführung 04526-08 haben keine Riffelung.
Verschiebeweg bei Bestellnummer:
04526-08 = ±0,5 mm
04526-12 = ±1,0 mm
04526-16 = ±1,5 mm
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl (30 HRC), brüniert.
Keilflächen geschliffen.
Spannsegmente mit eingearbeiteter Form oder anderer Härte auf Anfrage.
Bestellbeispiel:
nlm 04526-12
Hinweis:
Die Besonderheit der Keil-Spannsegmente "Form A+L" liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung 04526-08 und 5 mm für die Ausführungen 04526-12 und 04526-16.
Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.).
Die Spannbacken der Ausführung 04526-08 haben keine Riffelung.
Verschiebeweg bei Bestellnummer:
04526-08 = ±0,5 mm
04526-12 = ±1,0 mm
04526-16 = ±1,5 mm

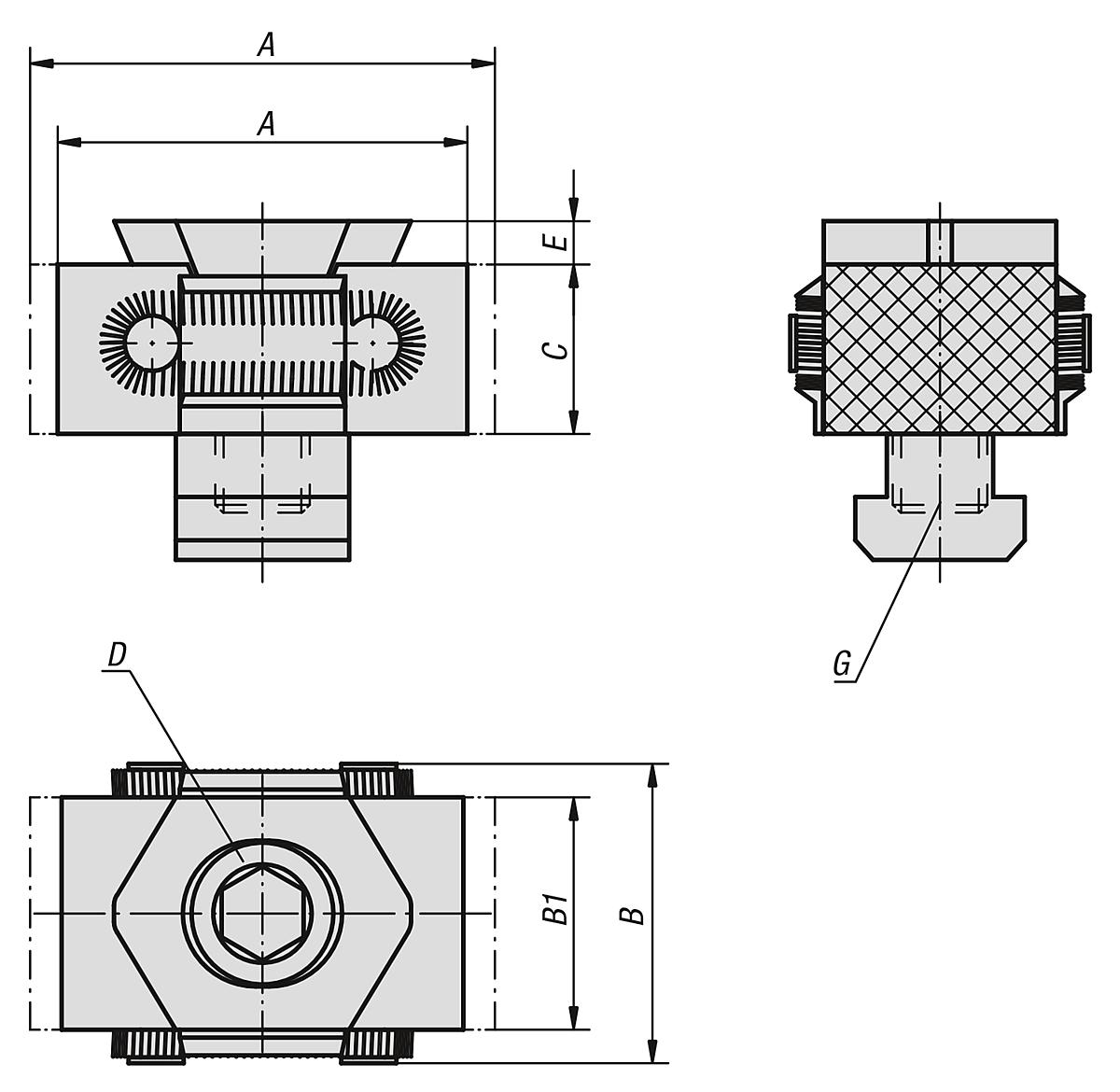

Eigenschaften
| A max.: | 37 |
|---|---|
| A min.: | 33 |
| Anziehdrehmoment Nm: | 25 |
| B: | 29 |
| C: | 15 |
| D: | 21 |
| E: | 2,5 |
| F Zylinderschraube DIN 912: | M8x25 |
| G: | für Gewindebohrung |
| Gewicht ca. kg: | 0,084 |
| Spannkraft kN: | 15 |
Dokumente
1
| Variante | A max. | A min. | Anziehdrehmoment Nm | B | C | D | E | F Zylinderschraube DIN 912 | G | Gewicht ca. kg | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10121024 (04526-08) |
37 | 33 | 25 | 29 | 15 | 21 | 2,5 | M8x25 | für Gewindebohrung | 0,084 | 15 | ab 132,07 € |
|
10121025 (04526-0810) |
37 | 33 | 25 | 29 | 15 | 21 | 2,5 | M8x25 | für T-Nut 10 | 0,096 | 15 | ab 132,07 € |
|
10121026 (04526-12) |
59 | 52 | 85 | 41 | 22 | 30 | 4 | M12x40 | für Gewindebohrung | 0,276 | 30 | ab 198,71 € |
|
10121027 (04526-1214) |
59 | 52 | 85 | 41 | 22 | 30 | 4 | M12x30 | für T-Nut 14 | 0,303 | 30 | ab 198,71 € |
|
10121028 (04526-16) |
76 | 67 | 210 | 56 | 29 | 42 | 5 | M16x60 | für Gewindebohrung | 0,668 | 50 | ab 268,52 € |
|
10121029 (04526-1618) |
76 | 67 | 210 | 56 | 29 | 42 | 5 | M16x50 | für T-Nut 18 | 0,722 | 50 | ab 268,52 € |
