Produktnummer:
10121030
Herstellernummer:
04527-12
Hersteller:
Norelem
Norelem 04527-12 KEILSPANNSEGMENT FORM B, MIT ZYLINDERSCHRAUBE M12X60

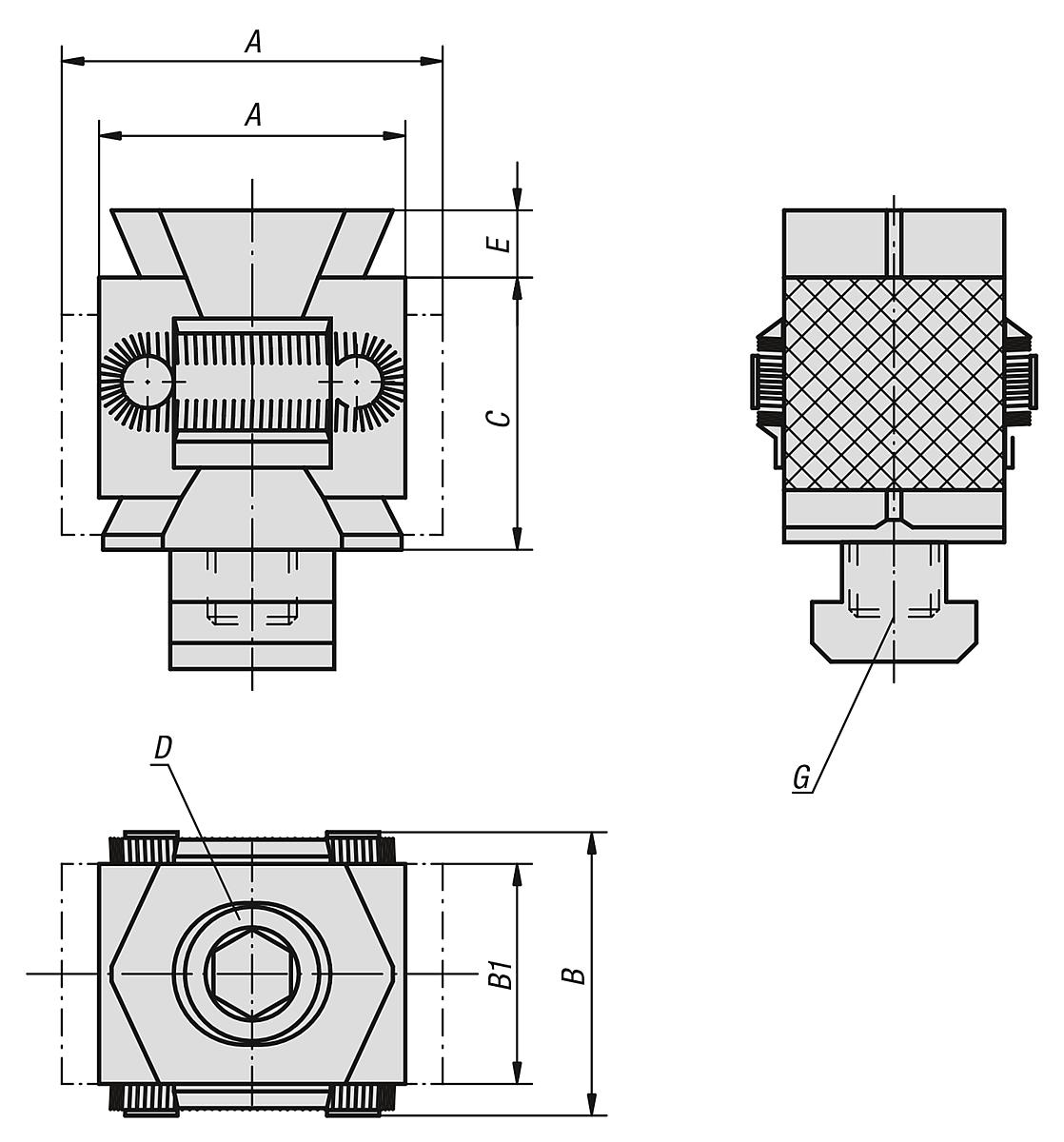

A max.:
49
A min.:
42
Anziehdrehmoment Nm:
85
B:
41
C:
36
D:
30
E:
5
F Zylinderschraube DIN 912:
M12x60
G:
für Gewindebohrung
Gewicht ca. kg:
0,318
Spannkraft kN:
40
Produktnummer:
10121030

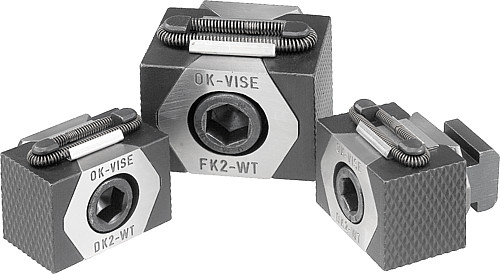

NLM 04527 Keil Spannsegmente Form B
Beschreibung
Werkstoff, Ausführung:
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl, gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
nlm 04527-1214
Hinweis:
Die Keil-Spannsegmente eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.

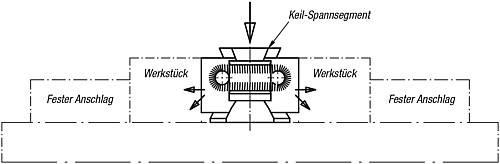

Wahlweise können die entsprechenden Keil-Spannsegmente in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Durch den Doppelkeil entsteht bei dieser Ausführung der sogenannte "Niederzug-Effekt".
Verschiebeweg bei Bestellnummer:
04527-12 = ±1,0 mm
04527-16 = ±1,5 mm
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl, gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
nlm 04527-1214
Hinweis:
Die Keil-Spannsegmente eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die entsprechenden Keil-Spannsegmente in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Durch den Doppelkeil entsteht bei dieser Ausführung der sogenannte "Niederzug-Effekt".
Verschiebeweg bei Bestellnummer:
04527-12 = ±1,0 mm
04527-16 = ±1,5 mm
Eigenschaften

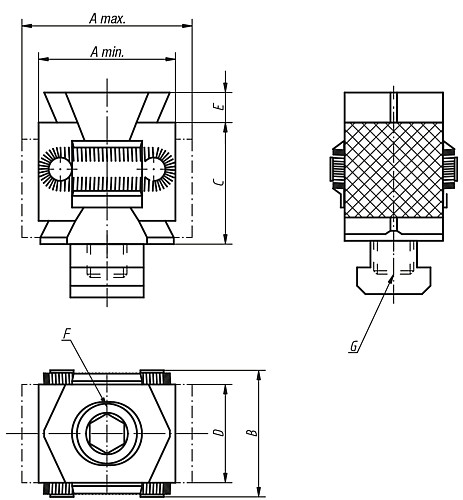

| A max.: | 49 |
|---|---|
| A min.: | 42 |
| Anziehdrehmoment Nm: | 85 |
| B: | 41 |
| C: | 36 |
| D: | 30 |
| E: | 5 |
| F Zylinderschraube DIN 912: | M12x60 |
| G: | für Gewindebohrung |
| Gewicht ca. kg: | 0,318 |
| Spannkraft kN: | 40 |
Dokumente
1
| Variante | A max. | A min. | Anziehdrehmoment Nm | B | C | D | E | F Zylinderschraube DIN 912 | G | Gewicht ca. kg | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10121030 (04527-12) |
49 | 42 | 85 | 41 | 36 | 30 | 5 | M12x60 | für Gewindebohrung | 0,318 | 40 | ab 197,15 € |
|
10121031 (04527-1214) |
49 | 42 | 85 | 41 | 36 | 30 | 5 | M12x50 | für T-Nut 14 | 0,353 | 40 | ab 197,15 € |
|
10121032 (04527-16) |
67 | 57 | 210 | 56 | 50 | 42 | 5 | M16x80 | für Gewindebohrung | 0,843 | 60 | ab 277,26 € |
|
10121033 (04527-1618) |
67 | 57 | 210 | 56 | 50 | 42 | 5 | M16x70 | für T-Nut 18 | 0,912 | 60 | ab 277,26 € |
