Produktnummer:
10121040
Herstellernummer:
04565-0500
Hersteller:
Norelem

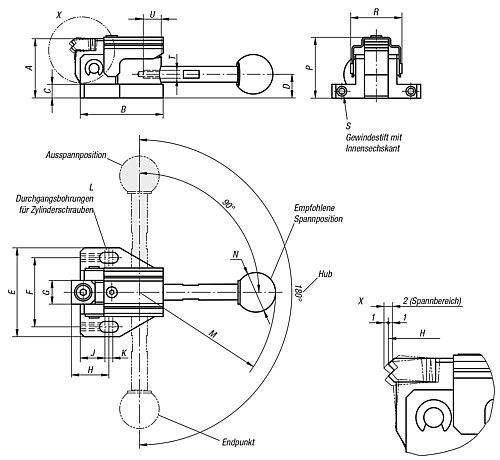

Norelem 04565-0500 NIEDERZUGSPANNER OHNE GRIFF
A:
30
Ausführung:
ohne Griff
B:
42
C:
7
D:
12
E:
45
F:
35
G:
12
Gewicht ca. kg:
0,180
H:
19
Handkraft N:
150*
J:
12,5
K:
4
L:
M5
M:
69
N:
20
P:
31
R:
26
S:
M4x10
Spannkraft N:
3000
T:
M5
U:
7
Produktanfrage
NLM 04565 Niederzugspanner
Beschreibung
Werkstoff, Ausführung:
Grundkörper und Griff Vergütungsstahl. Grundkörper gehärtet und brüniert. Griff brüniert.
Spannklaue und Nocke Werkzeugstahl, gehärtet und brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
nlm 04565-0501
Hinweis:
* Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe 06355. Einschraubgriffe mit Drehmomentbegrenzung 06357.
Grundkörper und Griff Vergütungsstahl. Grundkörper gehärtet und brüniert. Griff brüniert.
Spannklaue und Nocke Werkzeugstahl, gehärtet und brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
nlm 04565-0501
Hinweis:
* Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe 06355. Einschraubgriffe mit Drehmomentbegrenzung 06357.
Eigenschaften
| A: | 30 |
|---|---|
| Ausführung: | ohne Griff |
| B: | 42 |
| C: | 7 |
| D: | 12 |
| E: | 45 |
| F: | 35 |
| G: | 12 |
| Gewicht ca. kg: | 0,180 |
| H: | 19 |
| Handkraft N: | 150* |
| J: | 12,5 |
| K: | 4 |
| L: | M5 |
| M: | 69 |
| N: | 20 |
| P: | 31 |
| R: | 26 |
| S: | M4x10 |
| Spannkraft N: | 3000 |
| T: | M5 |
| U: | 7 |
Dokumente
1
| Variante | A | C | H | D | Gewicht ca. kg | B | R | G | K | E | N | T | Handkraft N | Ausführung | F | J | L | M | P | S | U | Spannkraft N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10121040 (04565-0500) |
30 | 7 | 19 | 12 | 0,180 | 42 | 26 | 12 | 4 | 45 | 20 | M5 | 150* | ohne Griff | 35 | 12,5 | M5 | 69 | 31 | M4x10 | 7 | 3000 | Auf Anfrage |
|
10121041 (04565-0501) |
30 | 7 | 19 | 12 | 0,210 | 42 | 26 | 12 | 4 | 45 | 20 | M5 | 150* | mit Griff | 35 | 12,5 | M5 | 69 | 31 | M4x10 | 7 | 3000 | Auf Anfrage |
|
10121042 (04565-0801) |
40 | 10 | 28 | 16 | 0,590 | 62 | 38 | 16 | 5 | 65 | 25 | M6 | 200* | mit Griff | 50 | 18,5 | M8 | 104 | 41 | M4x15 | 9,5 | 4000 | Auf Anfrage |
