Produktnummer:
10122097
Herstellernummer:
05020-101
Hersteller:
Norelem

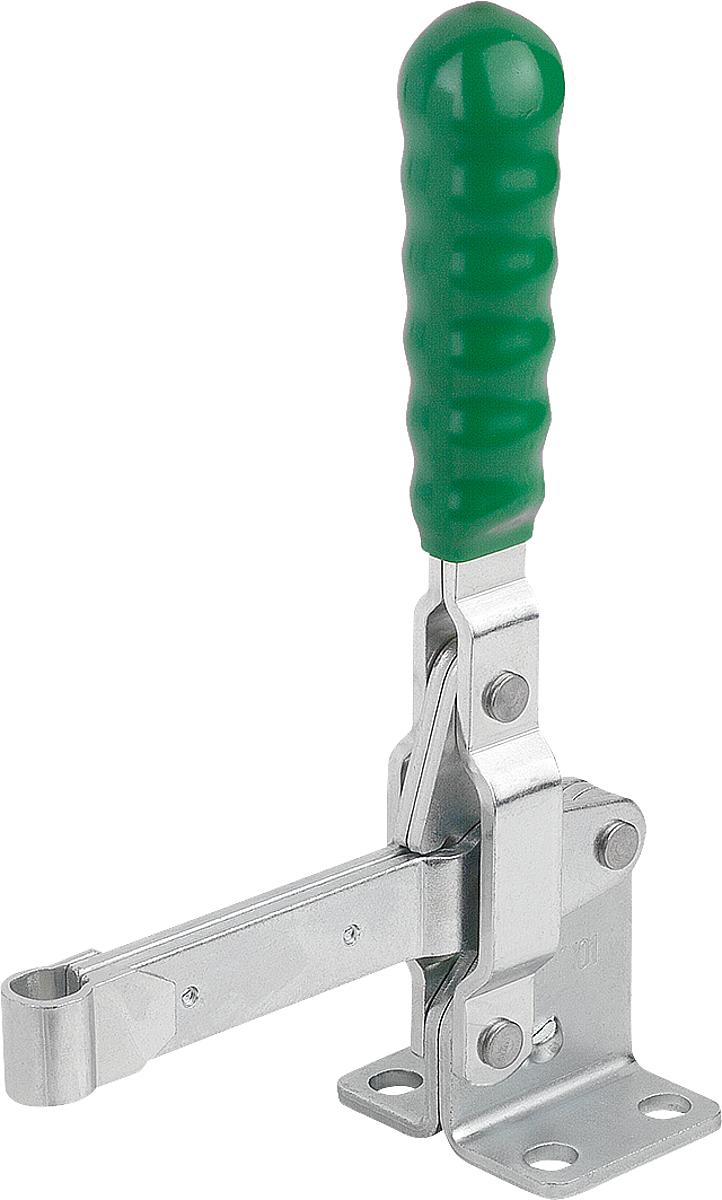

Norelem 05020-101 SCHNELLSPANNER VERTIKAL, MIT WAAGRECHTEM FUSS, D=M10
A max.:
28
A min.:
26
B:
38
D:
M10
D1:
8,5
D2:
10,5
F kN:
3,4
Gewicht ca. kg:
0,450
H:
20
H1:
39
H2:
18
H3:
48
H4:
16
L:
8
L1:
92
L2:
56
L3:
43
L4:
7,5
R1:
125
R2:
177
S:
7
S1:
3,5
Produktnummer:
10122097
NLM 05020 Schnellspanner vertikal mit waagrechtem Fuß und vollem Spannarm
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet.
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-101
Hinweis:
Schrauben werden nicht mitgeliefert.
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet.
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-101
Hinweis:
Schrauben werden nicht mitgeliefert.
Zubehör siehe 05200 – 05280.
Eigenschaften
| A max.: | 28 |
|---|---|
| A min.: | 26 |
| B: | 38 |
| D: | M10 |
| D1: | 8,5 |
| D2: | 10,5 |
| F kN: | 3,4 |
| Gewicht ca. kg: | 0,450 |
| H: | 20 |
| H1: | 39 |
| H2: | 18 |
| H3: | 48 |
| H4: | 16 |
| L: | 8 |
| L1: | 92 |
| L2: | 56 |
| L3: | 43 |
| L4: | 7,5 |
| R1: | 125 |
| R2: | 177 |
| S: | 7 |
| S1: | 3,5 |
Dokumente
1
| Variante | A max. | A min. | B | D | D1 | D2 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | R1 | R2 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122096 (05020-081) |
21 | 19 | 32 | M8 | 6,5 | 8,5 | 2,2 | 0,320 | 16 | 35 | 14 | 42 | 12 | 7 | 75 | 45 | 39 | 9 | 103 | 143 | 6 | 3 | ab 23,25 € |
|
10122097 (05020-101) |
28 | 26 | 38 | M10 | 8,5 | 10,5 | 3,4 | 0,450 | 20 | 39 | 18 | 48 | 16 | 8 | 92 | 56 | 43 | 7,5 | 125 | 177 | 7 | 3,5 | ab 30,43 € |
|
10122098 (05020-121) |
32 | 32 | 45 | M12 | 8,5 | 12,5 | 4,5 | 0,935 | 25 | 45 | 22 | 56 | 19 | 10 | 122 | 68 | 50 | 9 | 159 | 215 | 8 | 4 | ab 31,66 € |
