Produktnummer:
10122098
Herstellernummer:
05020-121
Hersteller:
Norelem

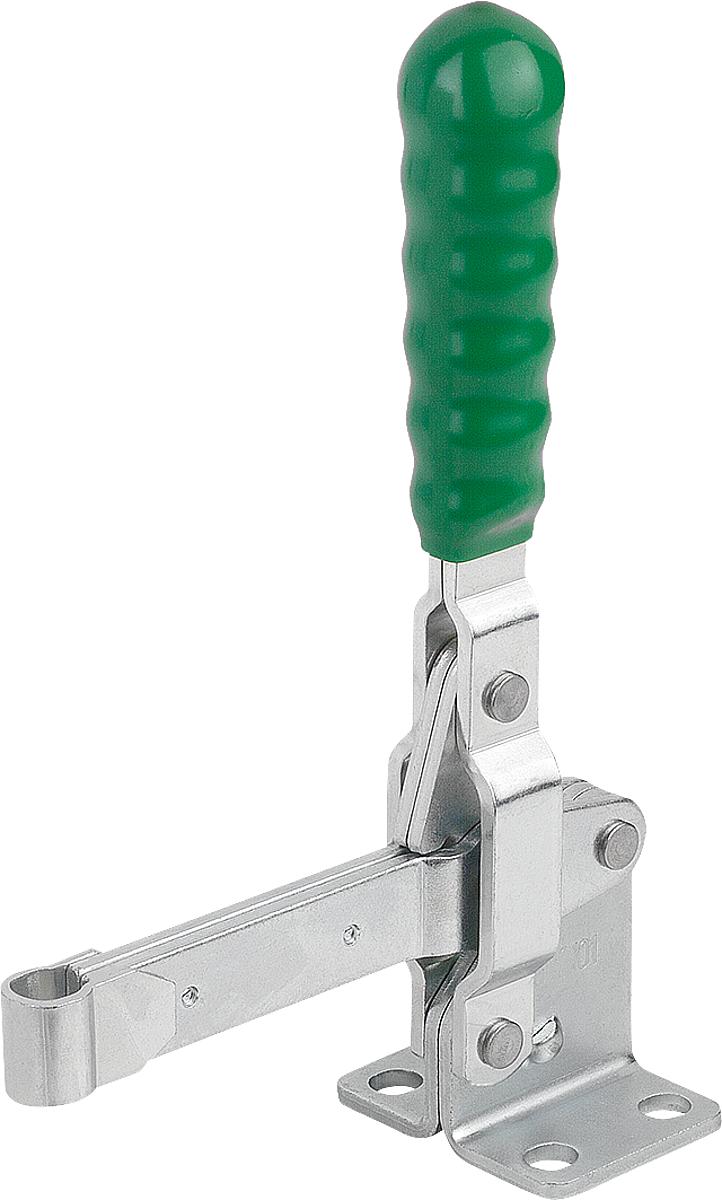

Norelem 05020-121 SCHNELLSPANNER VERTIKAL, MIT WAAGRECHTEM FUSS, D=M12
A max.:
32
A min.:
32
B:
45
D:
M12
D1:
8,5
D2:
12,5
F kN:
4,5
Gewicht ca. kg:
0,935
H:
25
H1:
45
H2:
22
H3:
56
H4:
19
L:
10
L1:
122
L2:
68
L3:
50
L4:
9
R1:
159
R2:
215
S:
8
S1:
4
Produktnummer:
10122098
NLM 05020 Schnellspanner vertikal mit waagrechtem Fuß und vollem Spannarm
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet.
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-101
Hinweis:
Schrauben werden nicht mitgeliefert.
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet.
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05020-101
Hinweis:
Schrauben werden nicht mitgeliefert.
Zubehör siehe 05200 – 05280.
Eigenschaften

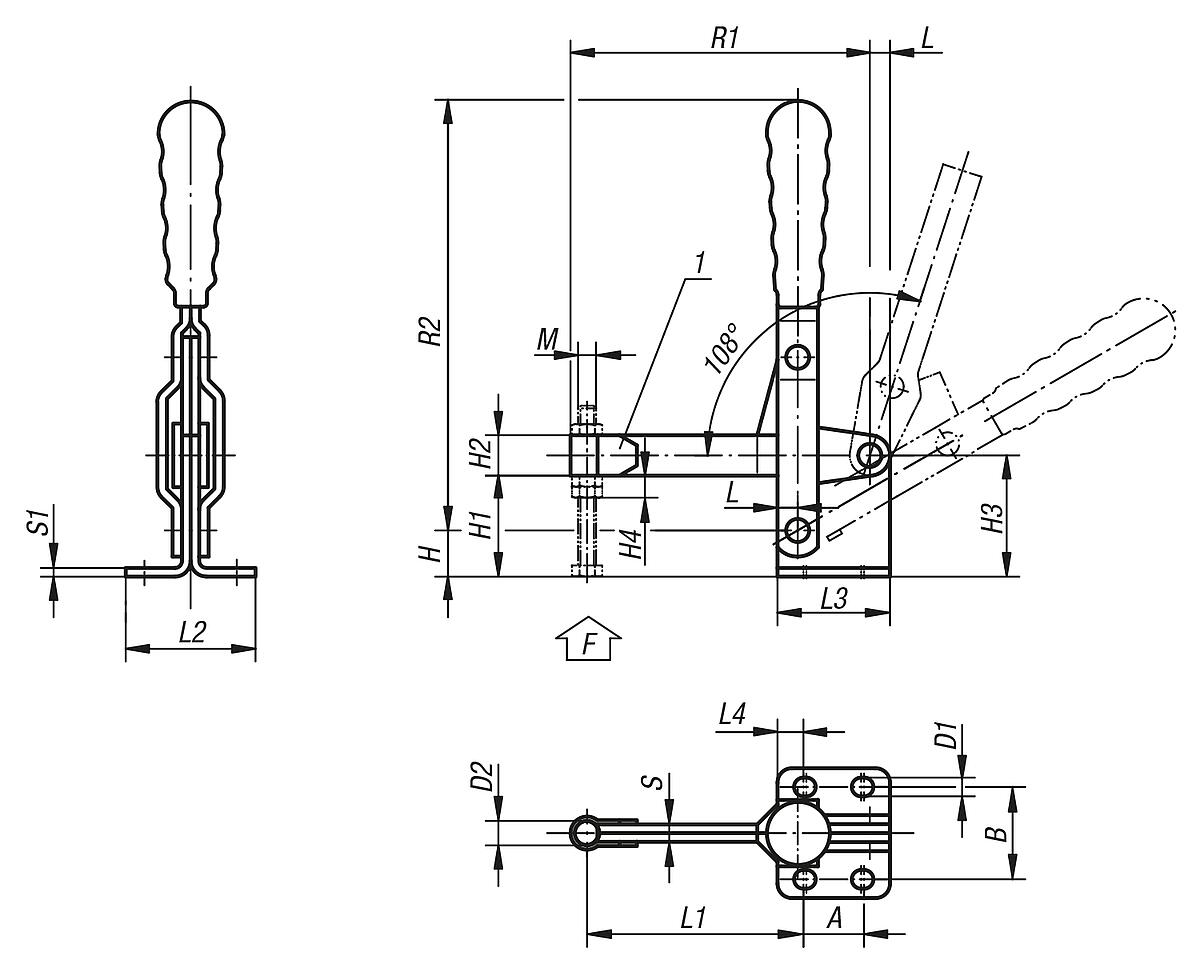

| A max.: | 32 |
|---|---|
| A min.: | 32 |
| B: | 45 |
| D: | M12 |
| D1: | 8,5 |
| D2: | 12,5 |
| F kN: | 4,5 |
| Gewicht ca. kg: | 0,935 |
| H: | 25 |
| H1: | 45 |
| H2: | 22 |
| H3: | 56 |
| H4: | 19 |
| L: | 10 |
| L1: | 122 |
| L2: | 68 |
| L3: | 50 |
| L4: | 9 |
| R1: | 159 |
| R2: | 215 |
| S: | 8 |
| S1: | 4 |
Dokumente
1
| Variante | A max. | A min. | B | D | D1 | D2 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | R1 | R2 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122096 (05020-081) |
21 | 19 | 32 | M8 | 6,5 | 8,5 | 2,2 | 0,320 | 16 | 35 | 14 | 42 | 12 | 7 | 75 | 45 | 39 | 9 | 103 | 143 | 6 | 3 | ab 23,25 € |
|
10122097 (05020-101) |
28 | 26 | 38 | M10 | 8,5 | 10,5 | 3,4 | 0,450 | 20 | 39 | 18 | 48 | 16 | 8 | 92 | 56 | 43 | 7,5 | 125 | 177 | 7 | 3,5 | ab 30,43 € |
|
10122098 (05020-121) |
32 | 32 | 45 | M12 | 8,5 | 12,5 | 4,5 | 0,935 | 25 | 45 | 22 | 56 | 19 | 10 | 122 | 68 | 50 | 9 | 159 | 215 | 8 | 4 | ab 31,66 € |
