Produktnummer:
10122108
Herstellernummer:
05040-121
Hersteller:
Norelem

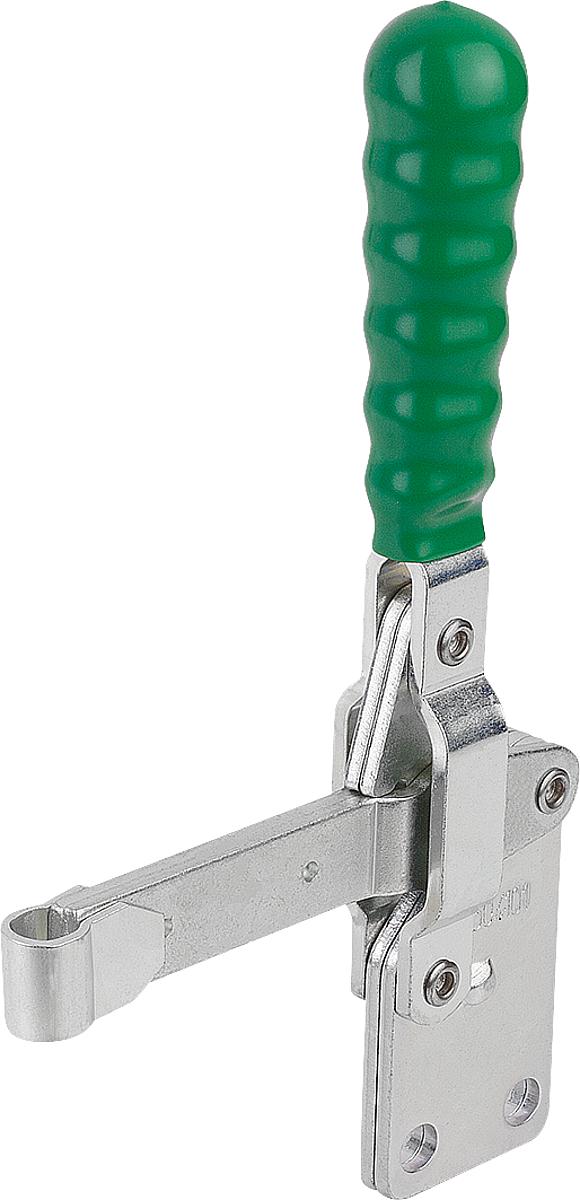

Norelem 05040-121 SCHNELLSPANNER VERTIKAL, MIT GERADEM FUSS, VOLLER SPANNARM M

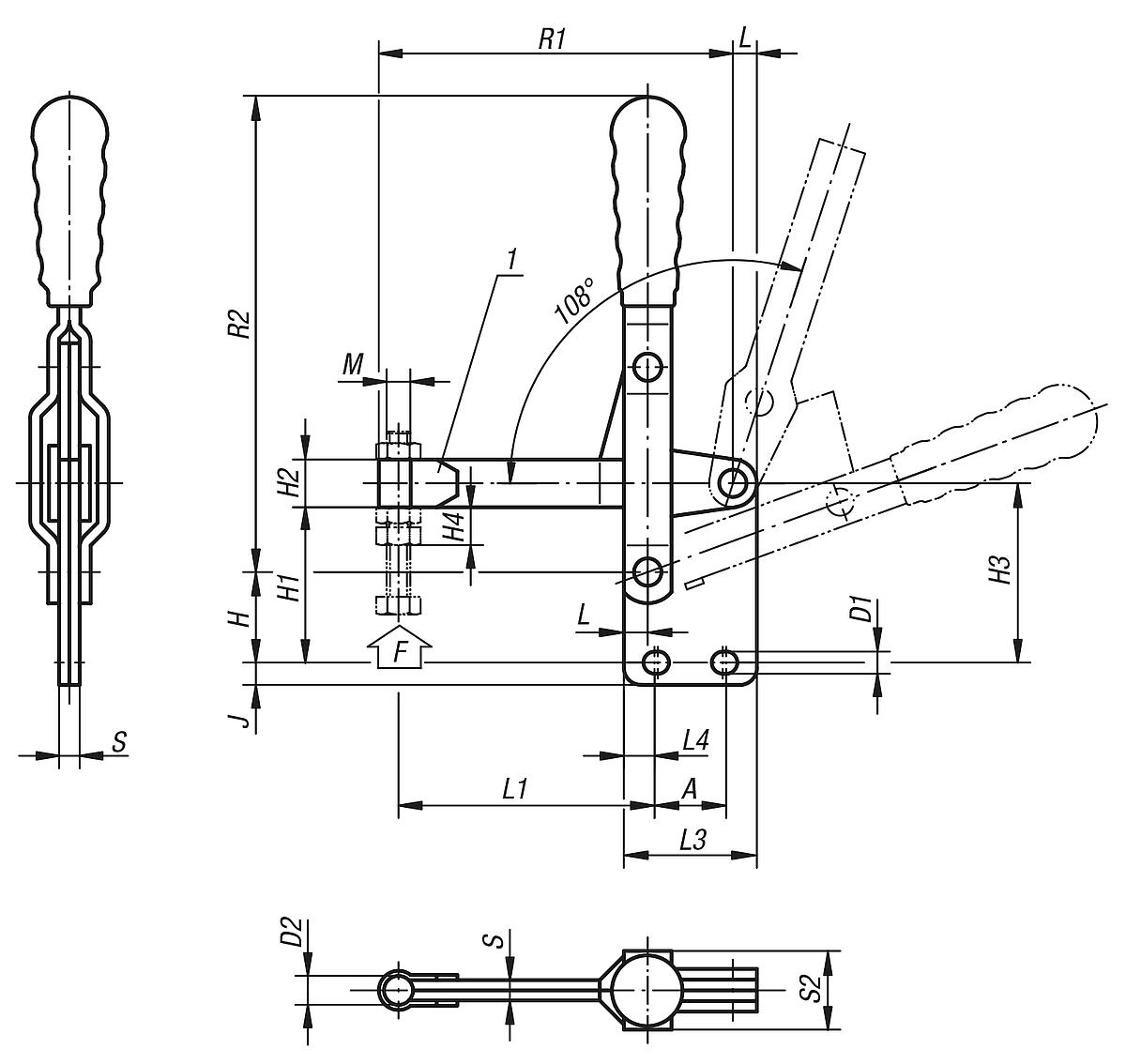

A max.:
32
A min.:
32
D:
M12
D1:
8,5
D2:
12,5
F kN:
4,5
Gewicht ca. kg:
0,935
H:
41
H1:
61
H2:
22
H3:
72
H4:
19
J:
11,5
L:
10
L1:
122
L3:
50
L4:
9
R1:
159
R2:
215
S:
8
S2:
30
Produktnummer:
10122108
NLM 05040 Schnellspanner vertikal mit geradem Fuß und vollem Spannarm
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05040-121
Hinweis:
Schrauben werden nicht mitgeliefert.
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05040-121
Hinweis:
Schrauben werden nicht mitgeliefert.
Zubehör siehe 05200 – 05280.
Eigenschaften
| A max.: | 32 |
|---|---|
| A min.: | 32 |
| D: | M12 |
| D1: | 8,5 |
| D2: | 12,5 |
| F kN: | 4,5 |
| Gewicht ca. kg: | 0,935 |
| H: | 41 |
| H1: | 61 |
| H2: | 22 |
| H3: | 72 |
| H4: | 19 |
| J: | 11,5 |
| L: | 10 |
| L1: | 122 |
| L3: | 50 |
| L4: | 9 |
| R1: | 159 |
| R2: | 215 |
| S: | 8 |
| S2: | 30 |
Dokumente
1
| Variante | A max. | A min. | D | D1 | D2 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | J | L | L1 | L3 | L4 | R1 | R2 | S | S2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122106 (05040-081) |
21 | 19 | M8 | 7 | 8,5 | 2,2 | 0,320 | 26,5 | 45,5 | 14 | 52,5 | 12 | 6,5 | 7 | 75 | 39 | 9 | 103 | 143 | 6 | 23 | ab 30,11 € |
|
10122107 (05040-101) |
28 | 26 | M10 | 8,5 | 10,5 | 3,4 | 0,450 | 33 | 52 | 18 | 61 | 16 | 9 | 8 | 92 | 43 | 7,5 | 125 | 177 | 7 | 26 | ab 37,18 € |
|
10122108 (05040-121) |
32 | 32 | M12 | 8,5 | 12,5 | 4,5 | 0,935 | 41 | 61 | 22 | 72 | 19 | 11,5 | 10 | 122 | 50 | 9 | 159 | 215 | 8 | 30 | ab 37,92 € |
