Produktnummer:
10122327
Herstellernummer:
05660-06050
Hersteller:
Norelem
Norelem 05660-06050 SCHWENKSCHRAUBE M6X50,
D:
M6
D1:
6
D2:
14
D3:
32
D4:
12
H:
20
H1:
10
H2:
1,6
L:
22
L1:
17
L2 max.:
44
L2 min.:
32
S:
7
Produktnummer:
10122327

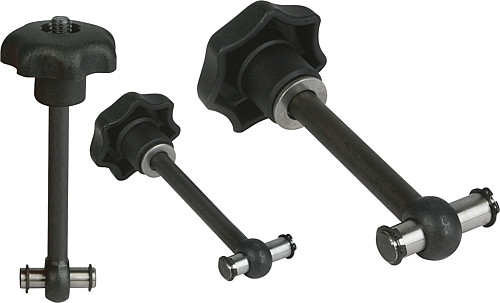

NLM 05660 Schwenkschrauben
Beschreibung
Werkstoff, Ausführung:
Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Scheibe: Stahl 140 HV, blank.
Augenschraube: Stahl, Festigkeitsklasse 8.8, brüniert.
Achsbolzen: Vergütungsstahl 1.1181, vergütet, geschliffen, blank.
Bestellbeispiel:
nlm 05660-06050
Hinweis:
Die Schwenkschrauben werden unmontiert geliefert.
Passende Sicherungsringe sind beigefügt.
Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Scheibe: Stahl 140 HV, blank.
Augenschraube: Stahl, Festigkeitsklasse 8.8, brüniert.
Achsbolzen: Vergütungsstahl 1.1181, vergütet, geschliffen, blank.
Bestellbeispiel:
nlm 05660-06050
Hinweis:
Die Schwenkschrauben werden unmontiert geliefert.
Passende Sicherungsringe sind beigefügt.
Eigenschaften

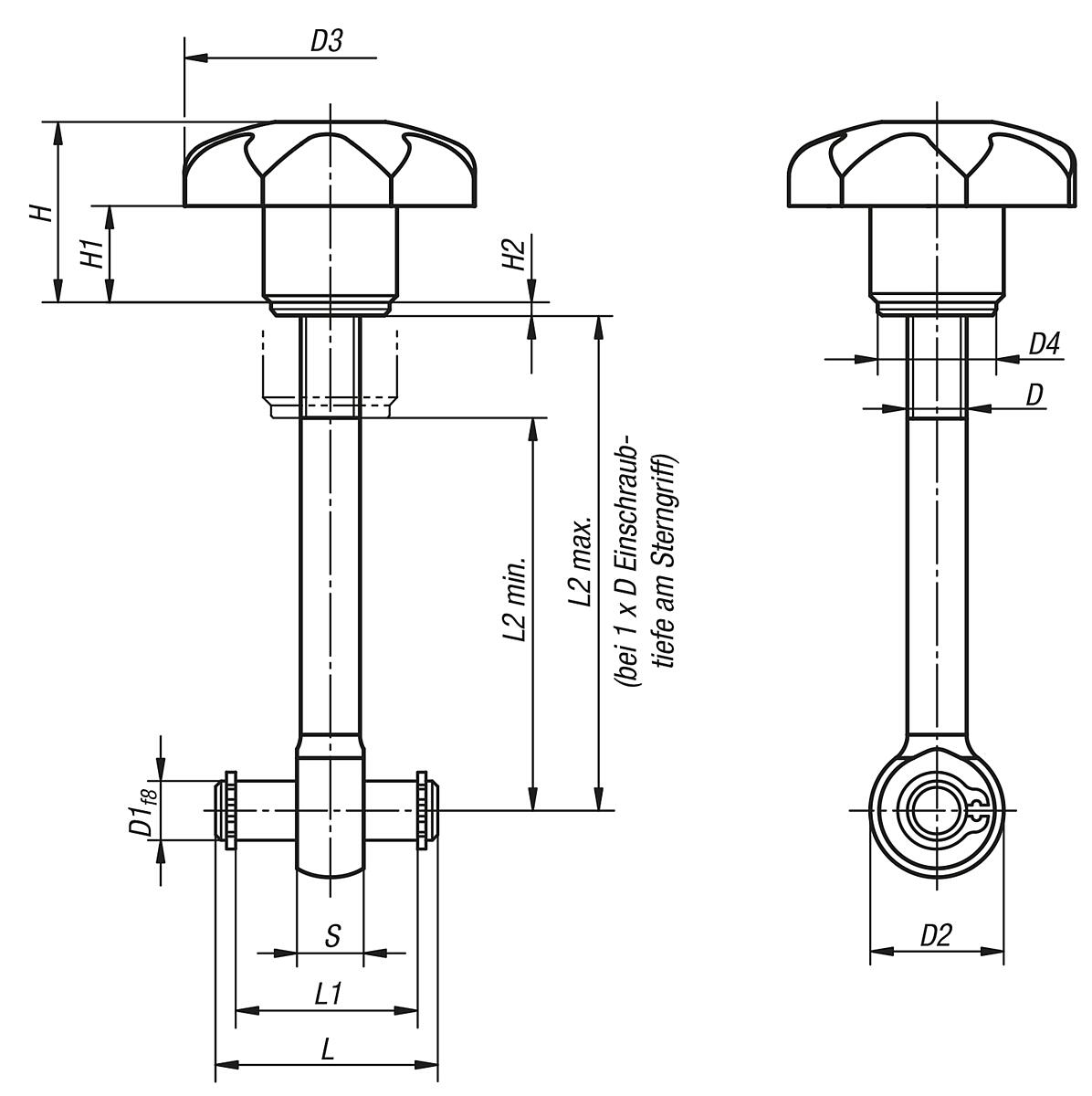

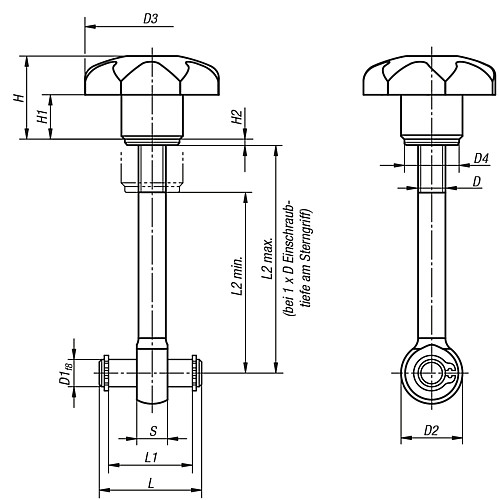

| D: | M6 |
|---|---|
| D1: | 6 |
| D2: | 14 |
| D3: | 32 |
| D4: | 12 |
| H: | 20 |
| H1: | 10 |
| H2: | 1,6 |
| L: | 22 |
| L1: | 17 |
| L2 max.: | 44 |
| L2 min.: | 32 |
| S: | 7 |
Dokumente
1
| Variante | L | H | D3 | D | H1 | D2 | L1 | D4 | D1 | S | H2 | L2 min. | L2 max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122327 (05660-06050) |
22 | 20 | 32 | M6 | 10 | 14 | 17 | 12 | 6 | 7 | 1,6 | 32 | 44 | ab 6,99 € |
|
10122328 (05660-06075) |
22 | 20 | 32 | M6 | 10 | 14 | 17 | 12 | 6 | 7 | 1,6 | 57 | 69 | ab 7,52 € |
|
10122329 (05660-08050) |
30 | 24 | 40 | M8 | 13 | 18 | 25 | 16 | 8 | 9 | 1,6 | 28 | 42 | ab 7,59 € |
|
10122330 (05660-08075) |
30 | 24 | 40 | M8 | 13 | 18 | 25 | 16 | 8 | 9 | 1,6 | 53 | 67 | ab 8,18 € |
|
10122331 (05660-10075) |
37 | 31 | 50 | M10 | 17 | 20 | 32 | 20 | 10 | 12 | 2 | 49 | 65 | ab 9,60 € |
|
10122332 (05660-10100) |
37 | 31 | 50 | M10 | 17 | 20 | 32 | 20 | 10 | 12 | 2 | 74 | 90 | ab 10,38 € |
