Produktnummer:
10122329
Herstellernummer:
05660-08050
Hersteller:
Norelem

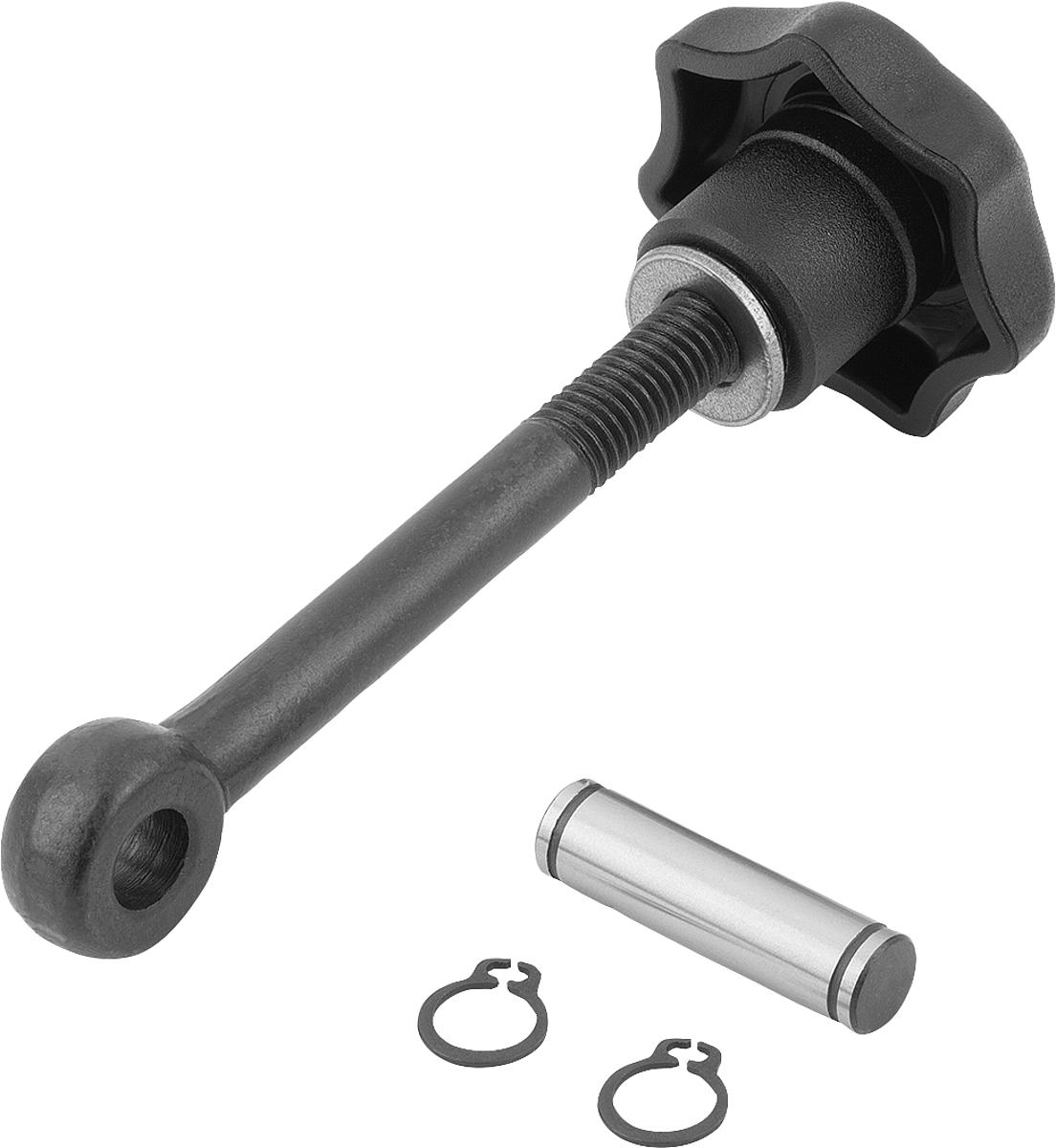

Norelem 05660-08050 SCHWENKSCHRAUBE M8X50,
D:
M8
D1:
8
D2:
18
D3:
40
D4:
16
H:
24
H1:
13
H2:
1,6
L:
30
L1:
25
L2 max.:
42
L2 min.:
28
S:
9
Produktnummer:
10122329
NLM 05660 Schwenkschrauben
Beschreibung
Werkstoff, Ausführung:
Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Scheibe: Stahl 140 HV, blank.
Augenschraube: Stahl, Festigkeitsklasse 8.8, brüniert.
Achsbolzen: Vergütungsstahl 1.1181, vergütet, geschliffen, blank.
Bestellbeispiel:
nlm 05660-06050
Hinweis:
Die Schwenkschrauben werden unmontiert geliefert.
Passende Sicherungsringe sind beigefügt.
Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Scheibe: Stahl 140 HV, blank.
Augenschraube: Stahl, Festigkeitsklasse 8.8, brüniert.
Achsbolzen: Vergütungsstahl 1.1181, vergütet, geschliffen, blank.
Bestellbeispiel:
nlm 05660-06050
Hinweis:
Die Schwenkschrauben werden unmontiert geliefert.
Passende Sicherungsringe sind beigefügt.

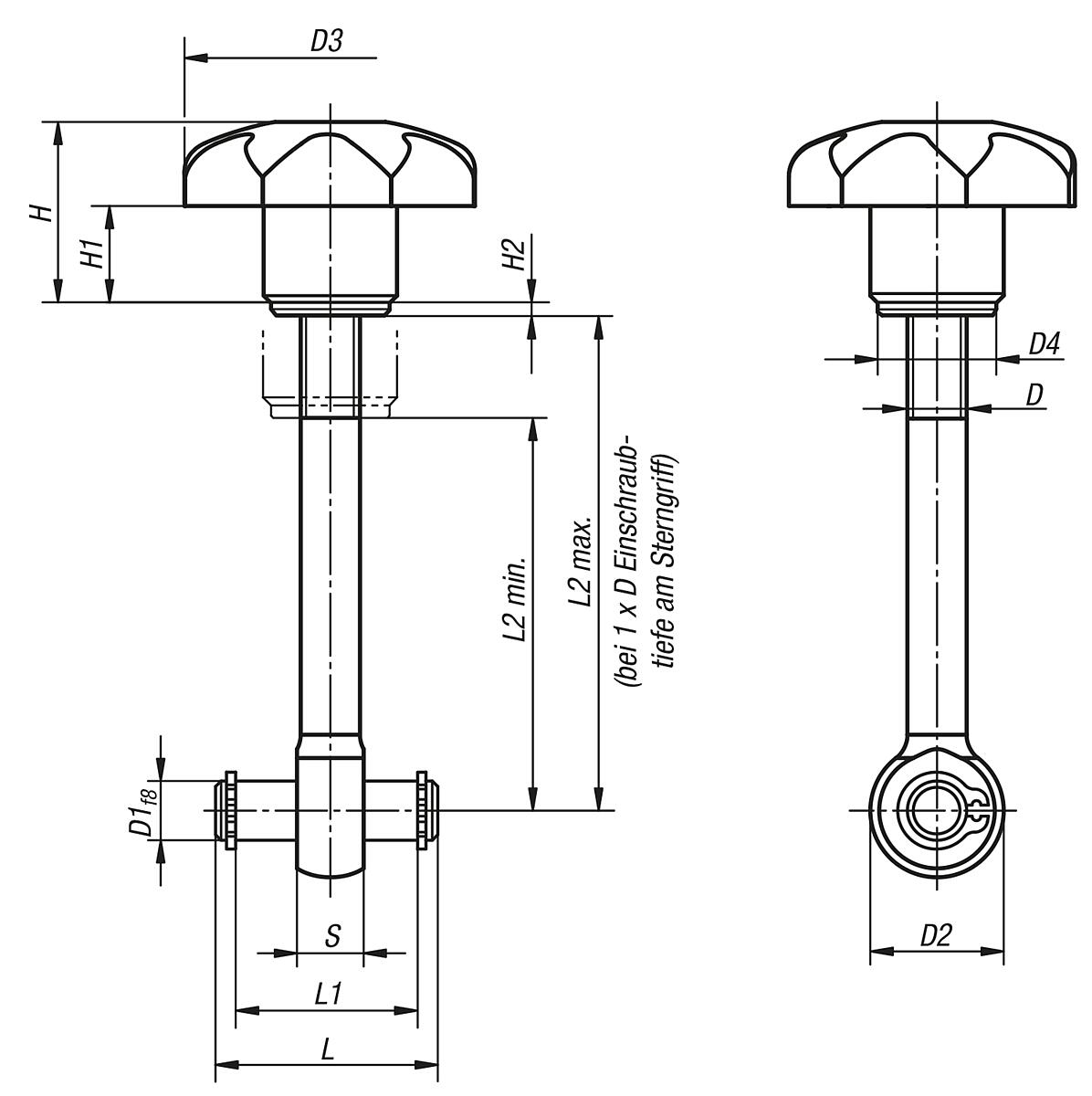

Eigenschaften
| D: | M8 |
|---|---|
| D1: | 8 |
| D2: | 18 |
| D3: | 40 |
| D4: | 16 |
| H: | 24 |
| H1: | 13 |
| H2: | 1,6 |
| L: | 30 |
| L1: | 25 |
| L2 max.: | 42 |
| L2 min.: | 28 |
| S: | 9 |
Dokumente
1
| Variante | L | H | D3 | D | H1 | D2 | L1 | D4 | D1 | S | H2 | L2 min. | L2 max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122327 (05660-06050) |
22 | 20 | 32 | M6 | 10 | 14 | 17 | 12 | 6 | 7 | 1,6 | 32 | 44 | ab 6,99 € |
|
10122328 (05660-06075) |
22 | 20 | 32 | M6 | 10 | 14 | 17 | 12 | 6 | 7 | 1,6 | 57 | 69 | ab 7,52 € |
|
10122329 (05660-08050) |
30 | 24 | 40 | M8 | 13 | 18 | 25 | 16 | 8 | 9 | 1,6 | 28 | 42 | ab 7,59 € |
|
10122330 (05660-08075) |
30 | 24 | 40 | M8 | 13 | 18 | 25 | 16 | 8 | 9 | 1,6 | 53 | 67 | ab 8,18 € |
|
10122331 (05660-10075) |
37 | 31 | 50 | M10 | 17 | 20 | 32 | 20 | 10 | 12 | 2 | 49 | 65 | ab 9,60 € |
|
10122332 (05660-10100) |
37 | 31 | 50 | M10 | 17 | 20 | 32 | 20 | 10 | 12 | 2 | 74 | 90 | ab 10,38 € |
