Produktnummer: 10101670

Herstellernummer: 06342-108

Hersteller: Norelem

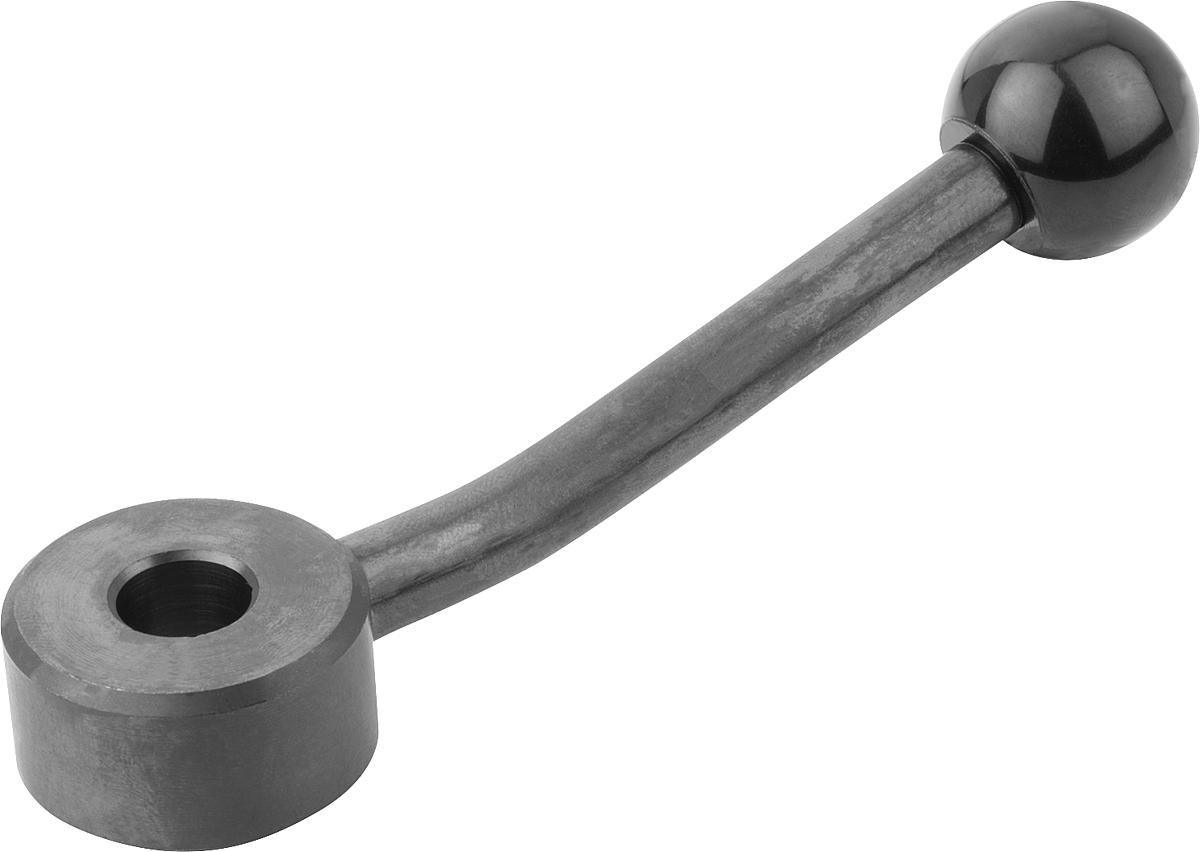

Norelem 06342-108 SCHALTGRIFF FLACH GR.1, PASSBOHRUNG 8H7

A: 75 A1: 15 Ausführung: Passbohrung D: 25 D1: 8 D2: 20 Gewicht ca. g: 78 H: 14 H1: 22 H2: 8,5 Profil-Größe: 1 X: 8

12,33 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

Gewicht ca. g

Profil-Größe

Stück

VPE: 1 Stück

Produktnummer: 10101670

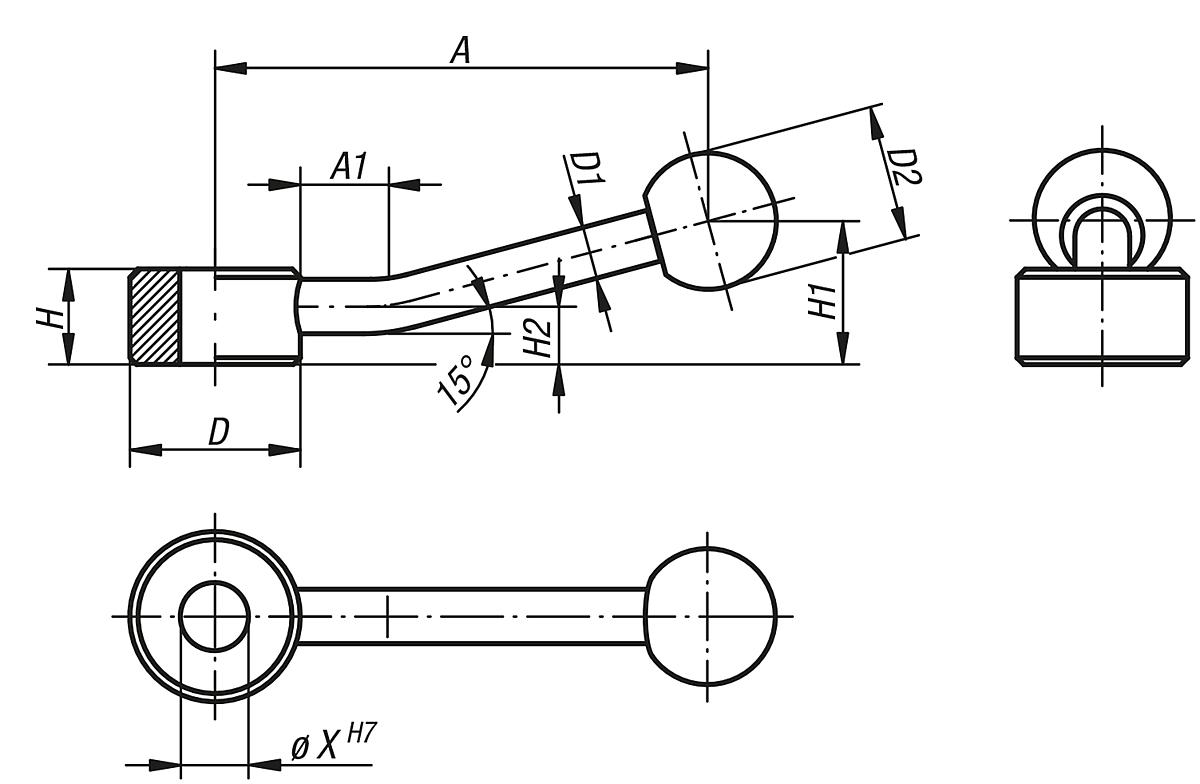

NLM 06342_PB Schaltgriffe flach mit Passbohrung

Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kugelknopf Duroplast PF 31, schwarz.

Ausführung:
brüniert.

Hinweis:
Schaltgriffe flach können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden. Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.

Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innensterne.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

A:	75
A1:	15
Ausführung:	Passbohrung
D:	25
D1:	8
D2:	20
Gewicht ca. g:	78
H:	14
H1:	22
H2:	8,5
Profil-Größe:	1
X:	8

Datenblatt.pdf

Variante	A	A1	Ausführung	D	D1	D2	Gewicht ca. g	H	H1	H2	Profil-Größe	X	Preis

10101669 (06342-106)	75	15	Passbohrung	25	8	20	80	14	22	8,5	1	6	ab 12,33 €
10101670 (06342-108)	75	15	Passbohrung	25	8	20	78	14	22	8,5	1	8	ab 12,33 €
10101671 (06342-110)	75	15	Passbohrung	25	8	20	75	14	22	8,5	1	10	ab 12,33 €
10101672 (06342-112)	100	15	Passbohrung	33	10	25	152	17	27	10	2	12	ab 14,61 €
10101673 (06342-116)	100	15	Passbohrung	33	10	25	140	17	27	10	2	16	ab 14,61 €
10101674 (06342-120)	128	15	Passbohrung	41	12	30	248	20	36	11,5	3	20	ab 18,60 €
10101675 (06342-124)	128	15	Passbohrung	41	12	30	238	20	36	11,5	3	24	ab 18,60 €
