Produktnummer: 10101664

Herstellernummer: 06342-210

Hersteller: Norelem

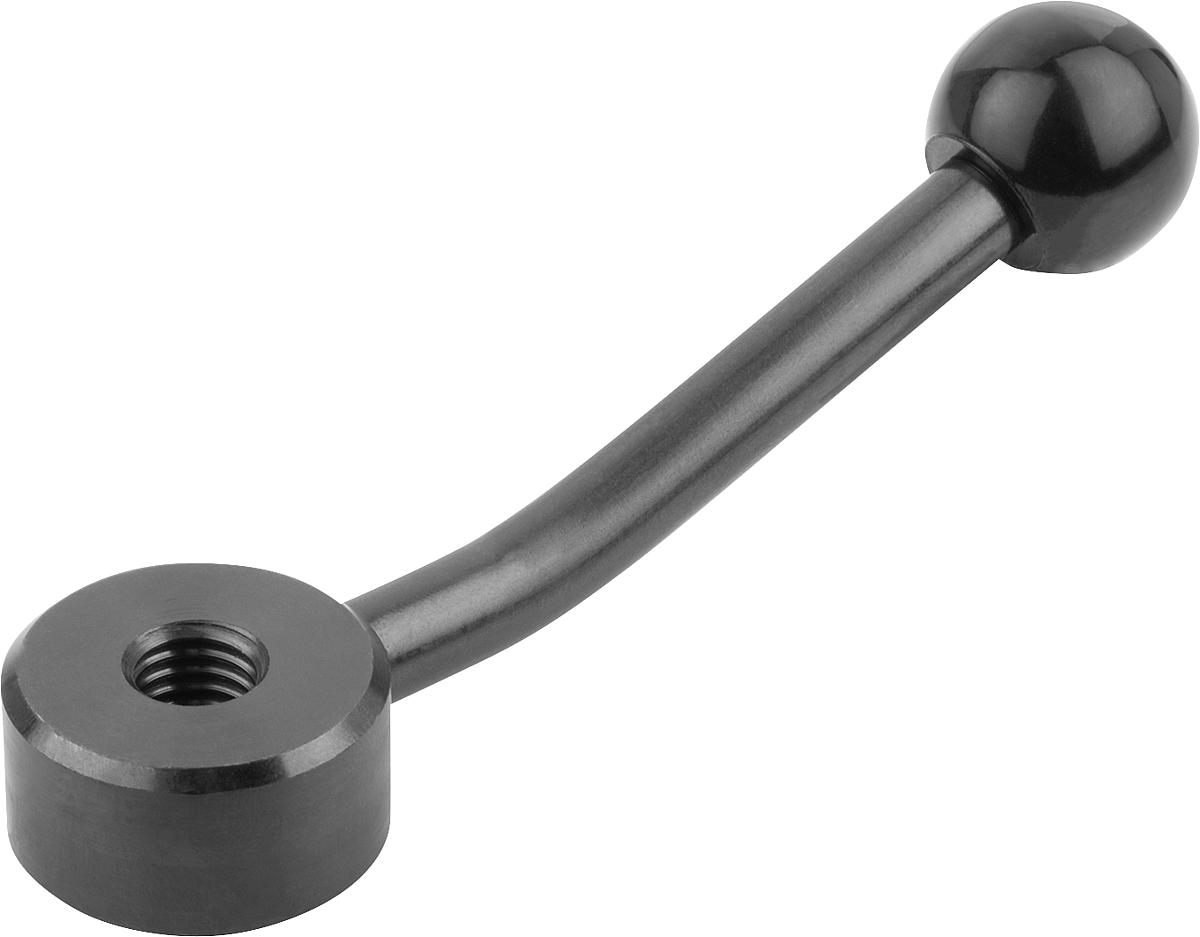

Norelem 06342-210 SCHALTGRIFF FLACH GR.1, M10

A: 75 A1: 15 Ausführung: Innengewinde D: 25 D1: 8 D2: 20 Gewicht ca. g: 76 H: 14 H1: 22 H2: 8,5 Profil-Größe: 1 X: M10

11,22 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

Gewicht ca. g

Profil-Größe

Stück

VPE: 1 Stück

Produktnummer: 10101664

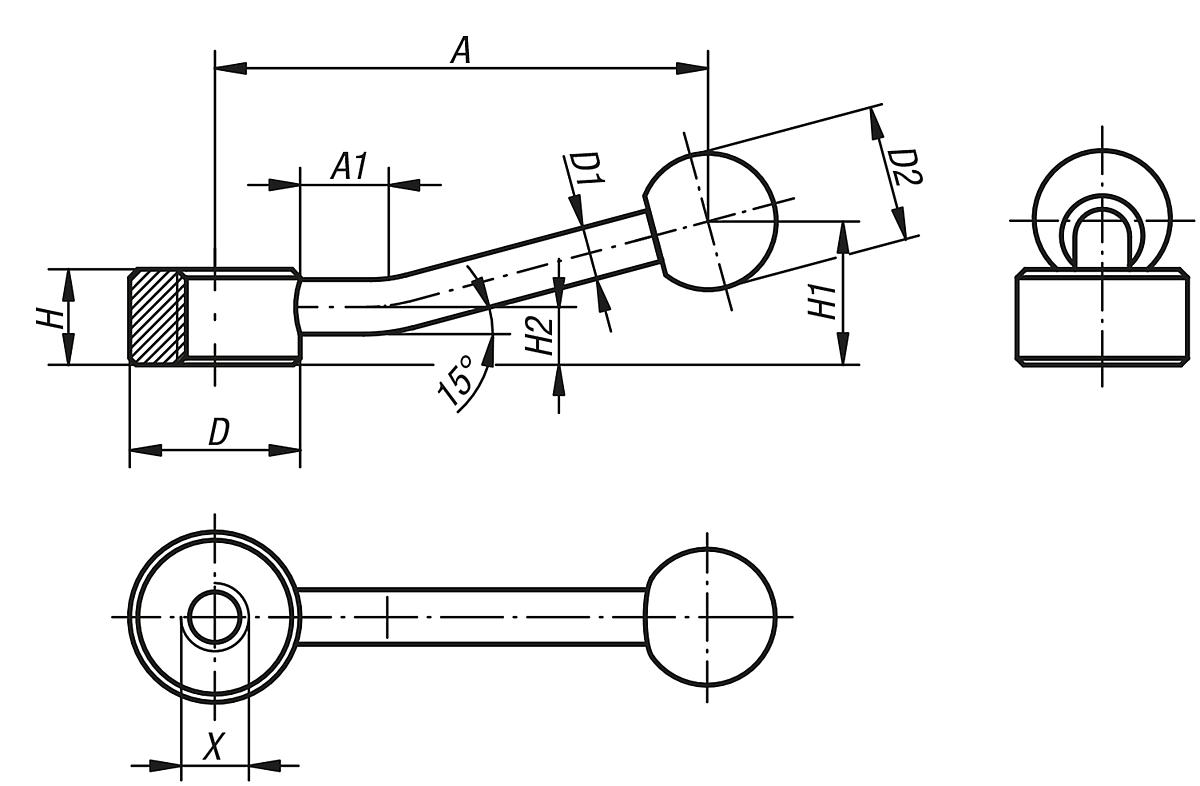

NLM 06342_IG Schaltgriffe flach mit Innengewinde

Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kugelknopf Duroplast PF 31, schwarz.

Ausführung:
brüniert.

Hinweis:
Schaltgriffe flach können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden. Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.

Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Innensterne.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

A:	75
A1:	15
Ausführung:	Innengewinde
D:	25
D1:	8
D2:	20
Gewicht ca. g:	76
H:	14
H1:	22
H2:	8,5
Profil-Größe:	1
X:	M10

Datenblatt.pdf

Variante	A	A1	Ausführung	D	D1	D2	Gewicht ca. g	H	H1	H2	Profil-Größe	X	Preis

10101662 (06342-206)	75	15	Innengewinde	25	8	20	81	14	22	8,5	1	M6	ab 11,22 €
10101663 (06342-208)	75	15	Innengewinde	25	8	20	78	14	22	8,5	1	M8	ab 11,22 €
10101664 (06342-210)	75	15	Innengewinde	25	8	20	76	14	22	8,5	1	M10	ab 11,22 €
10101665 (06342-212)	100	15	Innengewinde	33	10	25	156	17	27	10	2	M12	ab 13,27 €
10101666 (06342-216)	100	15	Innengewinde	33	10	25	144	17	27	10	2	M16	ab 13,27 €
10101667 (06342-220)	128	15	Innengewinde	41	12	30	258	20	36	11,5	3	M20	ab 16,86 €
10101668 (06342-224)	128	15	Innengewinde	41	12	30	246	20	36	11,5	3	M24	ab 16,86 €
