Produktnummer:
10100901
Herstellernummer:
06357-05090
Hersteller:
Norelem

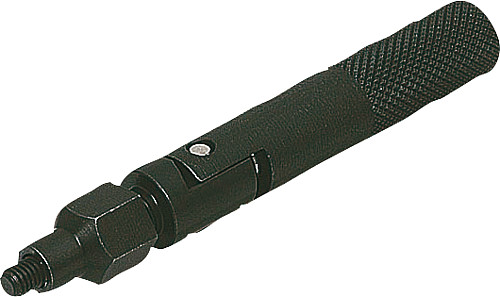

Norelem 06357-05090 EINSCHRAUBGRIFFE M5, MIT DREHMOMENTBEGRENZUNG

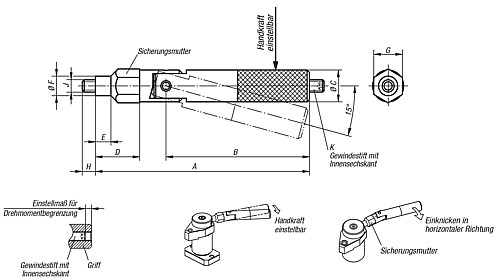

A:
89,5
B:
60
C:
13
D:
18,5
E:
6,5
F:
8
G:
12
Gewicht ca. kg:
0,090
H:
5,5
Handkraft N:
0-150
J:
M5
K:
M5x16
Produktnummer:
10100901
NLM 06357 Einschraubgriffe mit Drehmomentbegrenzung
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
nlm 06357-05090
Hinweis:

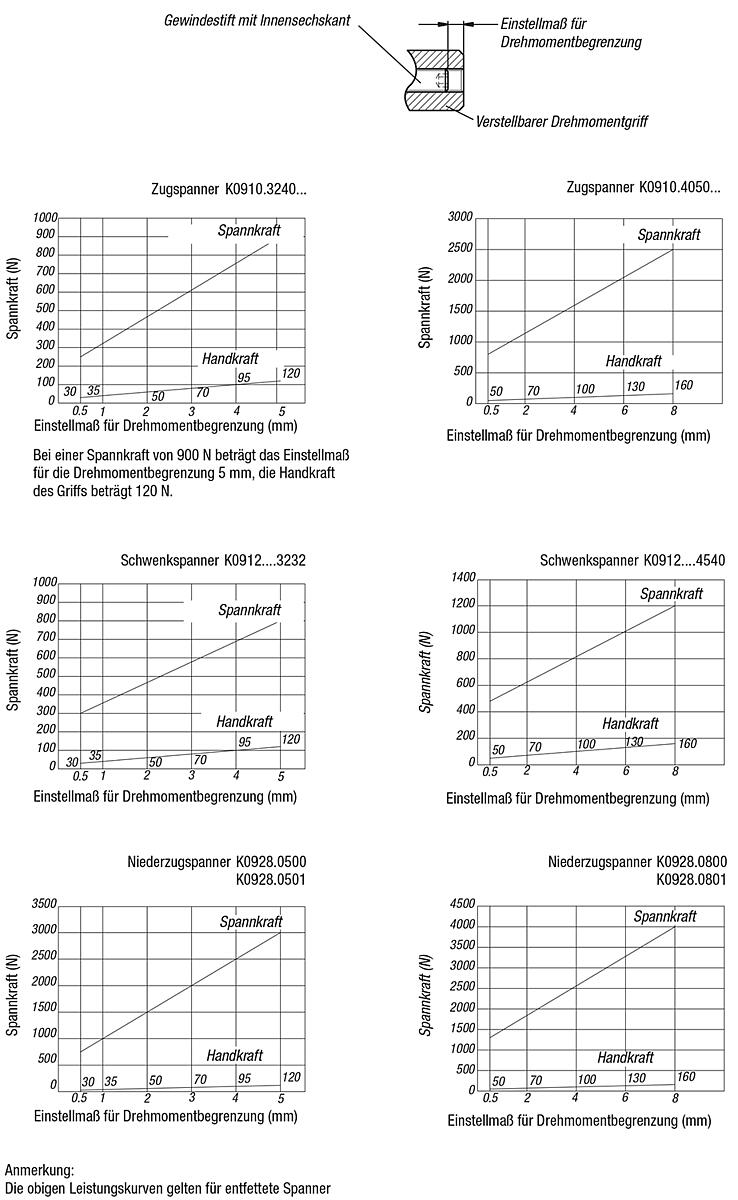

Durch den Gewindestift mit Innensechskant ist es möglich, das Ausrückmoment einzustellen, um die gewünschte Spannkraft zu erreichen. Diese ist erreicht, wenn der Griff um ca. 15° geknickt ist.
Anmerkung:
Stellen Sie sicher, dass der Griff in horizontaler Richtung geknickt wird.
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
nlm 06357-05090
Hinweis:
Durch den Gewindestift mit Innensechskant ist es möglich, das Ausrückmoment einzustellen, um die gewünschte Spannkraft zu erreichen. Diese ist erreicht, wenn der Griff um ca. 15° geknickt ist.
Anmerkung:
Stellen Sie sicher, dass der Griff in horizontaler Richtung geknickt wird.
Eigenschaften
| A: | 89,5 |
|---|---|
| B: | 60 |
| C: | 13 |
| D: | 18,5 |
| E: | 6,5 |
| F: | 8 |
| G: | 12 |
| Gewicht ca. kg: | 0,090 |
| H: | 5,5 |
| Handkraft N: | 0-150 |
| J: | M5 |
| K: | M5x16 |
Dokumente
1
| Variante | A | B | C | D | E | F | G | Gewicht ca. kg | H | Handkraft N | J | K | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10100901 (06357-05090) |
89,5 | 60 | 13 | 18,5 | 6,5 | 8 | 12 | 0,090 | 5,5 | 0-150 | M5 | M5x16 | ab 86,75 € |
|
10100902 (06357-06119) |
119 | 84 | 15 | 23 | 8 | 10 | 14 | 0,140 | 6,5 | 0-200 | M6 | M6x20 | ab 126,70 € |
