Produktnummer:
10100902
Herstellernummer:
06357-06119
Hersteller:
Norelem

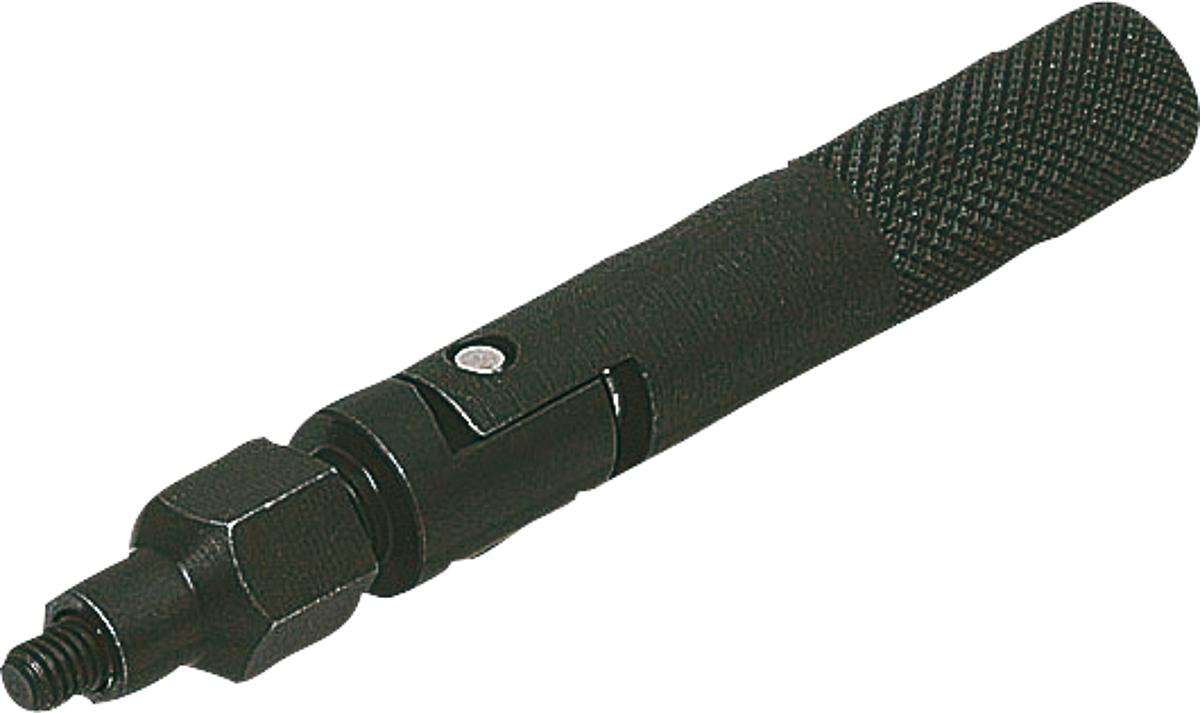

Norelem 06357-06119 EINSCHRAUBGRIFFE M6, MIT DREHMOMENTBEGRENZUNG
A:
119
B:
84
C:
15
D:
23
E:
8
F:
10
G:
14
Gewicht ca. kg:
0,140
H:
6,5
Handkraft N:
0-200
J:
M6
K:
M6x20
Produktnummer:
10100902
NLM 06357 Einschraubgriffe mit Drehmomentbegrenzung
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
nlm 06357-05090
Hinweis:

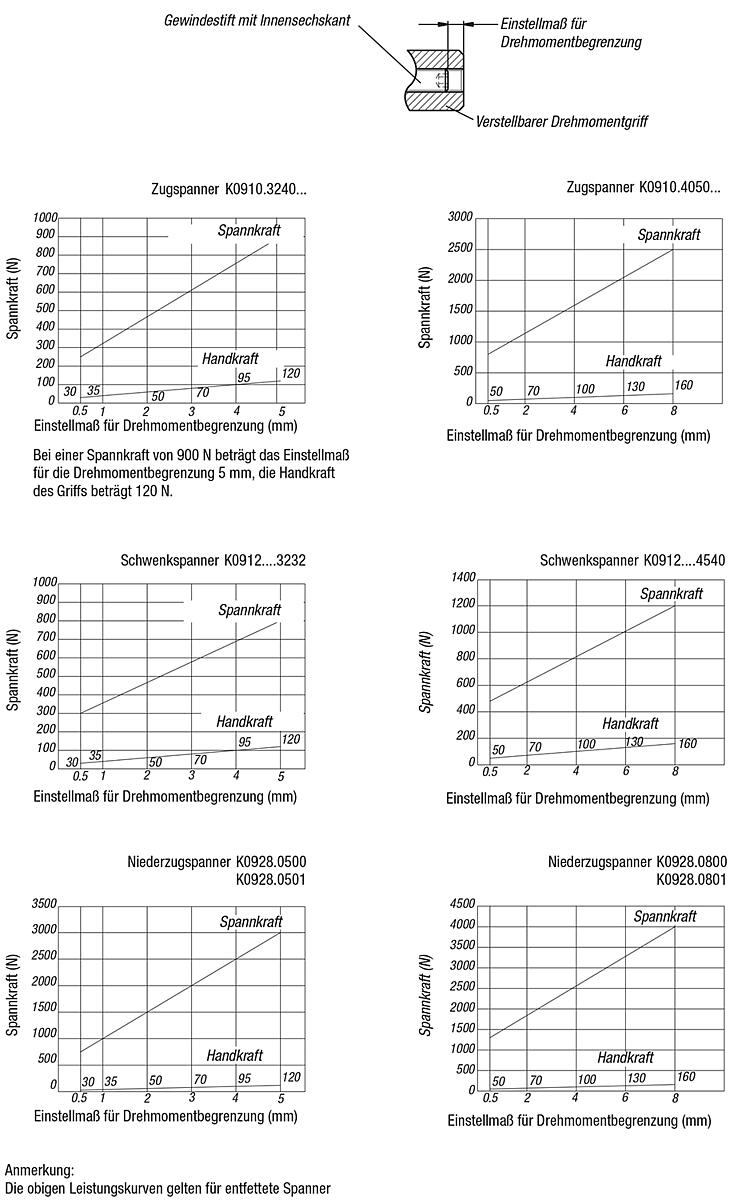

Durch den Gewindestift mit Innensechskant ist es möglich, das Ausrückmoment einzustellen, um die gewünschte Spannkraft zu erreichen. Diese ist erreicht, wenn der Griff um ca. 15° geknickt ist.
Anmerkung:
Stellen Sie sicher, dass der Griff in horizontaler Richtung geknickt wird.
Vergütungsstahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
nlm 06357-05090
Hinweis:
Durch den Gewindestift mit Innensechskant ist es möglich, das Ausrückmoment einzustellen, um die gewünschte Spannkraft zu erreichen. Diese ist erreicht, wenn der Griff um ca. 15° geknickt ist.
Anmerkung:
Stellen Sie sicher, dass der Griff in horizontaler Richtung geknickt wird.
Eigenschaften
| A: | 119 |
|---|---|
| B: | 84 |
| C: | 15 |
| D: | 23 |
| E: | 8 |
| F: | 10 |
| G: | 14 |
| Gewicht ca. kg: | 0,140 |
| H: | 6,5 |
| Handkraft N: | 0-200 |
| J: | M6 |
| K: | M6x20 |
Dokumente
1
| Variante | A | B | C | D | E | F | G | Gewicht ca. kg | H | Handkraft N | J | K | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10100901 (06357-05090) |
89,5 | 60 | 13 | 18,5 | 6,5 | 8 | 12 | 0,090 | 5,5 | 0-150 | M5 | M5x16 | ab 86,75 € |
|
10100902 (06357-06119) |
119 | 84 | 15 | 23 | 8 | 10 | 14 | 0,140 | 6,5 | 0-200 | M6 | M6x20 | ab 126,70 € |
