Produktnummer:
10102898
Herstellernummer:
06454-105
Hersteller:
Norelem

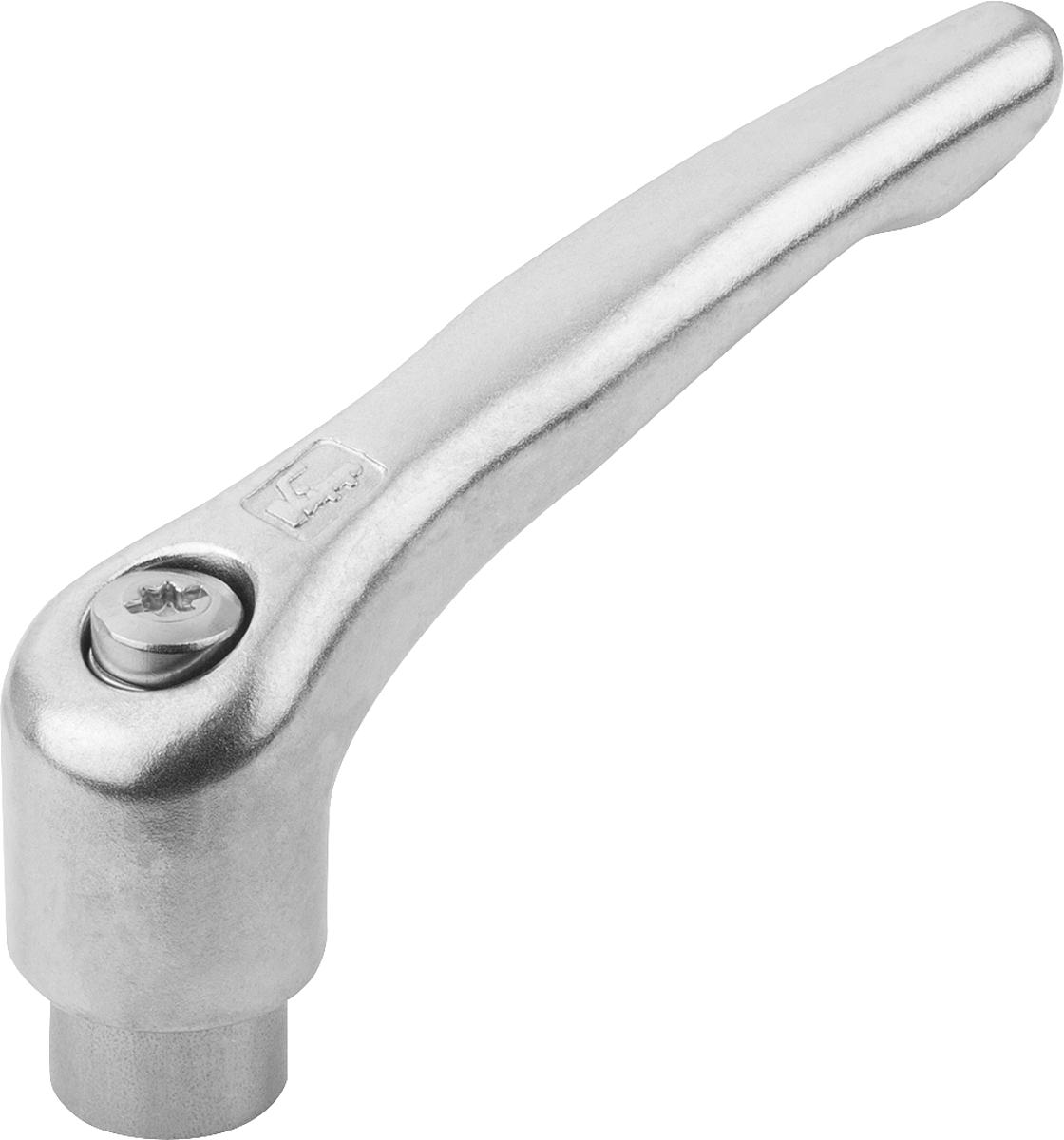

Norelem 06454-105 KLEMMHEBEL EDELSTAHL GR.1 M5,
A:
40
A1:
47
B:
7
D:
10
D1:
13
D2:
14
H:
24,5
H1:
4
H2:
14,5
H3:
31
H4:
34
Innengewinde:
M5
Profil-Größe:
1
T:
9
Zähnezahl:
16
Produktnummer:
10102898
NLM 06454 Klemmhebel Edelstahl mit Innengewinde
Beschreibung
Werkstoff:
Griffhebel Feinguss 1.4308.
Sonstige Stahlteile 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert.
Stahlteile blank.
Bestellbeispiel:
nlm 06454-105
Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Griffhebel Feinguss 1.4308.
Sonstige Stahlteile 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert.
Stahlteile blank.
Bestellbeispiel:
nlm 06454-105
Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Eigenschaften
| A: | 40 |
|---|---|
| A1: | 47 |
| B: | 7 |
| D: | 10 |
| D1: | 13 |
| D2: | 14 |
| H: | 24,5 |
| H1: | 4 |
| H2: | 14,5 |
| H3: | 31 |
| H4: | 34 |
| Innengewinde: | M5 |
| Profil-Größe: | 1 |
| T: | 9 |
| Zähnezahl: | 16 |
Dokumente
1

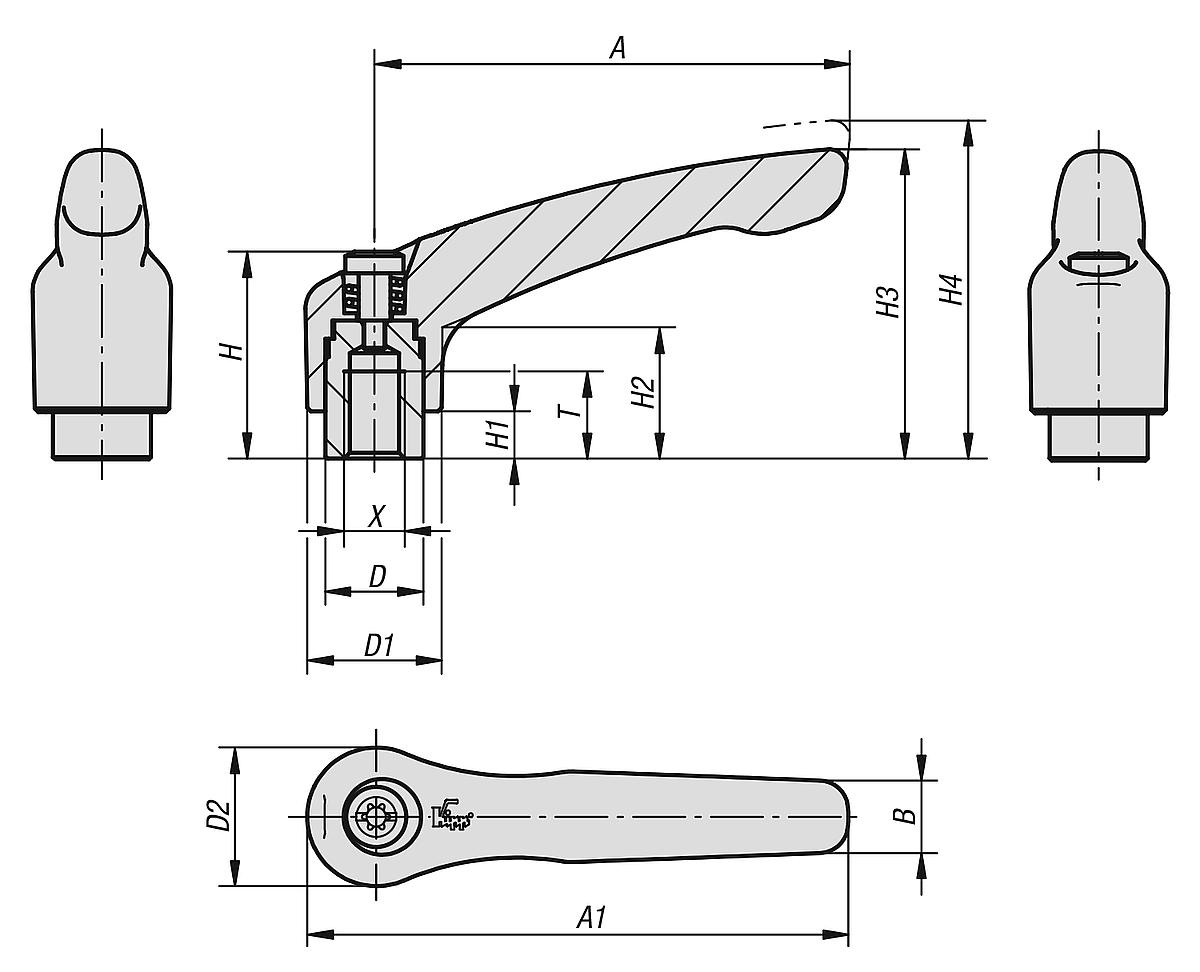

| Variante | A | A1 | B | D | D1 | D2 | H | H1 | H2 | H3 | H4 | Innengewinde | Profil-Größe | T | Zähnezahl | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10102897 (06454-104) |
40 | 47 | 7 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | M4 | 1 | 9 | 16 | ab 14,03 € |
|
10102898 (06454-105) |
40 | 47 | 7 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | M5 | 1 | 9 | 16 | ab 14,03 € |
|
10102899 (06454-106) |
40 | 47 | 7 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | M6 | 1 | 9 | 16 | ab 14,03 € |
|
10102900 (06454-206) |
65 | 74,5 | 10 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | M6 | 2 | 12 | 20 | ab 18,90 € |
|
10102901 (06454-208) |
65 | 74,5 | 10 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | M8 | 2 | 12 | 20 | ab 18,90 € |
|
10102902 (06454-308) |
80 | 91 | 11 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | M8 | 3 | 14 | 22 | ab 22,76 € |
|
10102903 (06454-310) |
80 | 91 | 11 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | M10 | 3 | 14 | 22 | ab 22,76 € |
|
10102904 (06454-410) |
95 | 109 | 13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | M10 | 4 | 17 | 24 | ab 26,64 € |
|
10102905 (06454-412) |
95 | 109 | 13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | M12 | 4 | 17 | 24 | ab 26,64 € |
