Produktnummer: 10102903

Herstellernummer: 06454-310

Hersteller: Norelem

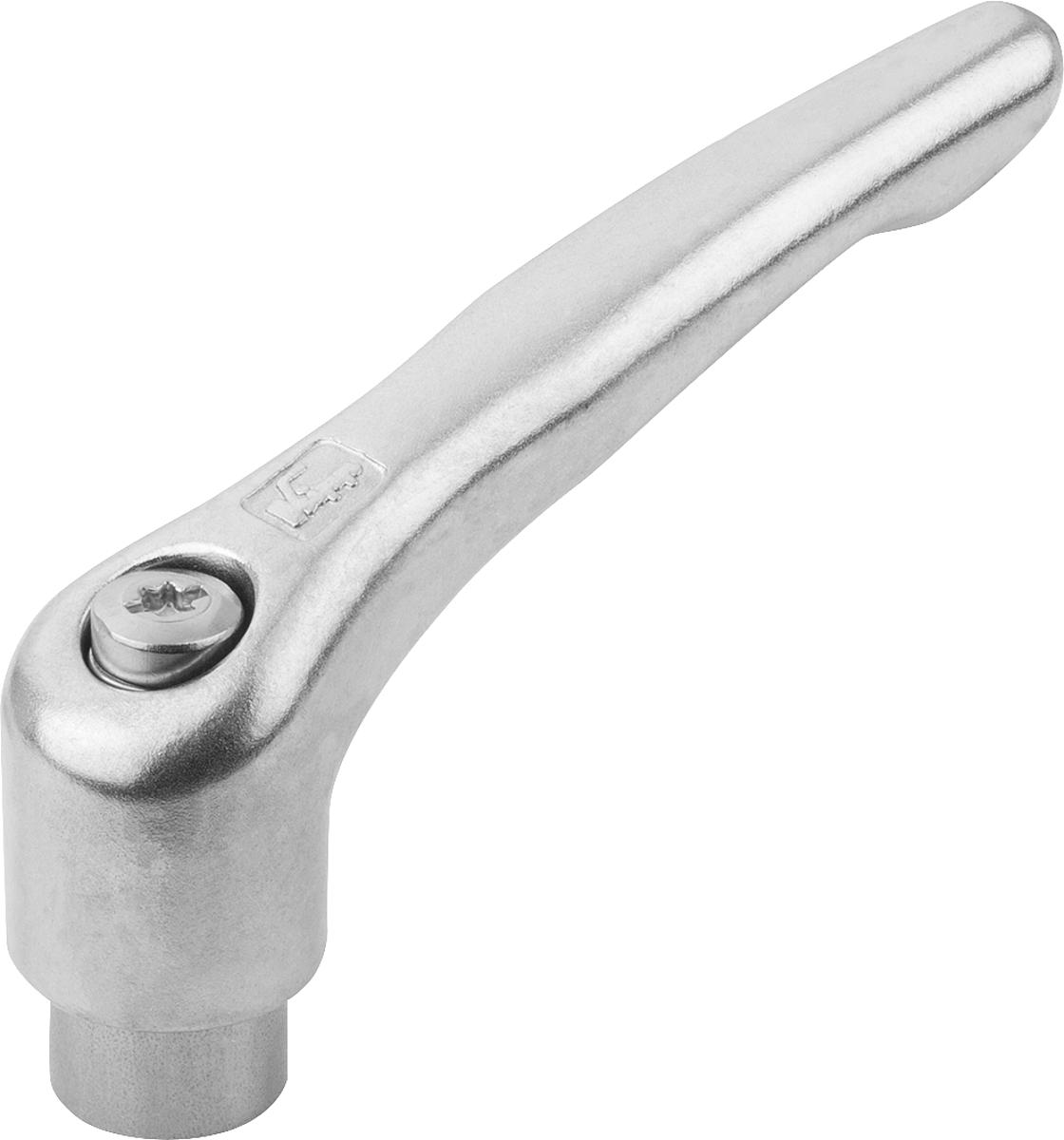

Norelem 06454-310 KLEMMHEBEL EDELSTAHL GR.3 M10,

A: 80 A1: 91 B: 11 D: 16 D1: 21 D2: 22 H: 37 H1: 10 H2: 24 H3: 54,5 H4: 58,5 Innengewinde: M10 Profil-Größe: 3 T: 14 Zähnezahl: 22

22,76 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Innengewinde

Profil-Größe

Zähnezahl

Stück

VPE: 1 Stück

Produktnummer: 10102903

NLM 06454 Klemmhebel Edelstahl mit Innengewinde

Werkstoff:
Griffhebel Feinguss 1.4308.
Sonstige Stahlteile 1.4305.

Ausführung:
Griffhebel elektrolytisch poliert.
Stahlteile blank.

Bestellbeispiel:
nlm 06454-105

Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

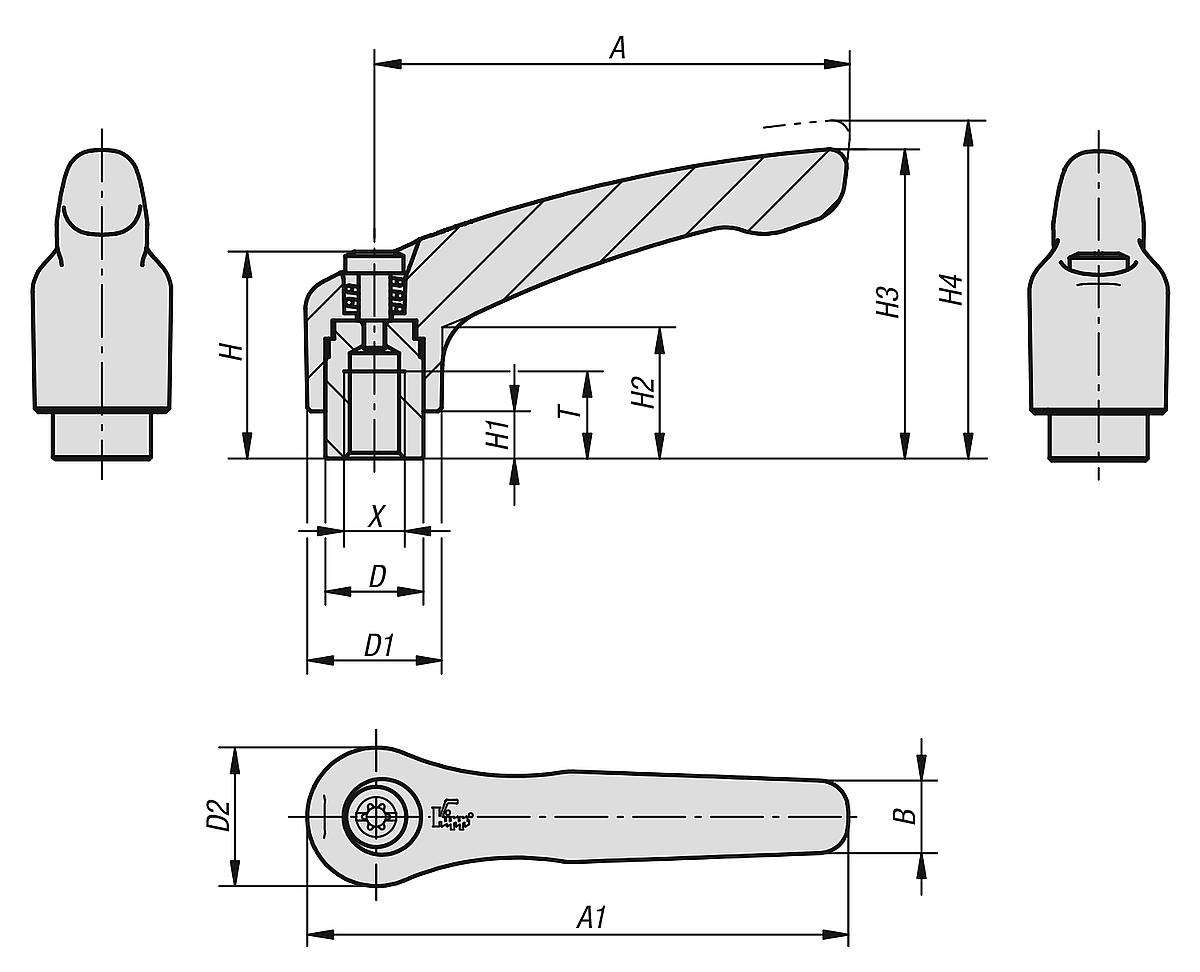

A:	80
A1:	91
B:	11
D:	16
D1:	21
D2:	22
H:	37
H1:	10
H2:	24
H3:	54,5
H4:	58,5
Innengewinde:	M10
Profil-Größe:	3
T:	14
Zähnezahl:	22

Datenblatt.pdf

Variante	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	Innengewinde	Profil-Größe	T	Zähnezahl	Preis

10102897 (06454-104)	40	47	7	10	13	14	24,5	4	14,5	31	34	M4	1	9	16	ab 14,03 €
10102898 (06454-105)	40	47	7	10	13	14	24,5	4	14,5	31	34	M5	1	9	16	ab 14,03 €
10102899 (06454-106)	40	47	7	10	13	14	24,5	4	14,5	31	34	M6	1	9	16	ab 14,03 €
10102900 (06454-206)	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	M6	2	12	20	ab 18,90 €
10102901 (06454-208)	65	74,5	10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	M8	2	12	20	ab 18,90 €
10102902 (06454-308)	80	91	11	16	21	22	37	10	24	54,5	58,5	M8	3	14	22	ab 22,76 €
10102903 (06454-310)	80	91	11	16	21	22	37	10	24	54,5	58,5	M10	3	14	22	ab 22,76 €
10102904 (06454-410)	95	109	13	19	27	27,5	43	10	27	63	67,5	M10	4	17	24	ab 26,64 €
10102905 (06454-412)	95	109	13	19	27	27,5	43	10	27	63	67,5	M12	4	17	24	ab 26,64 €
