Produktnummer:
10104436
Herstellernummer:
06461-92101X40
Hersteller:
Norelem

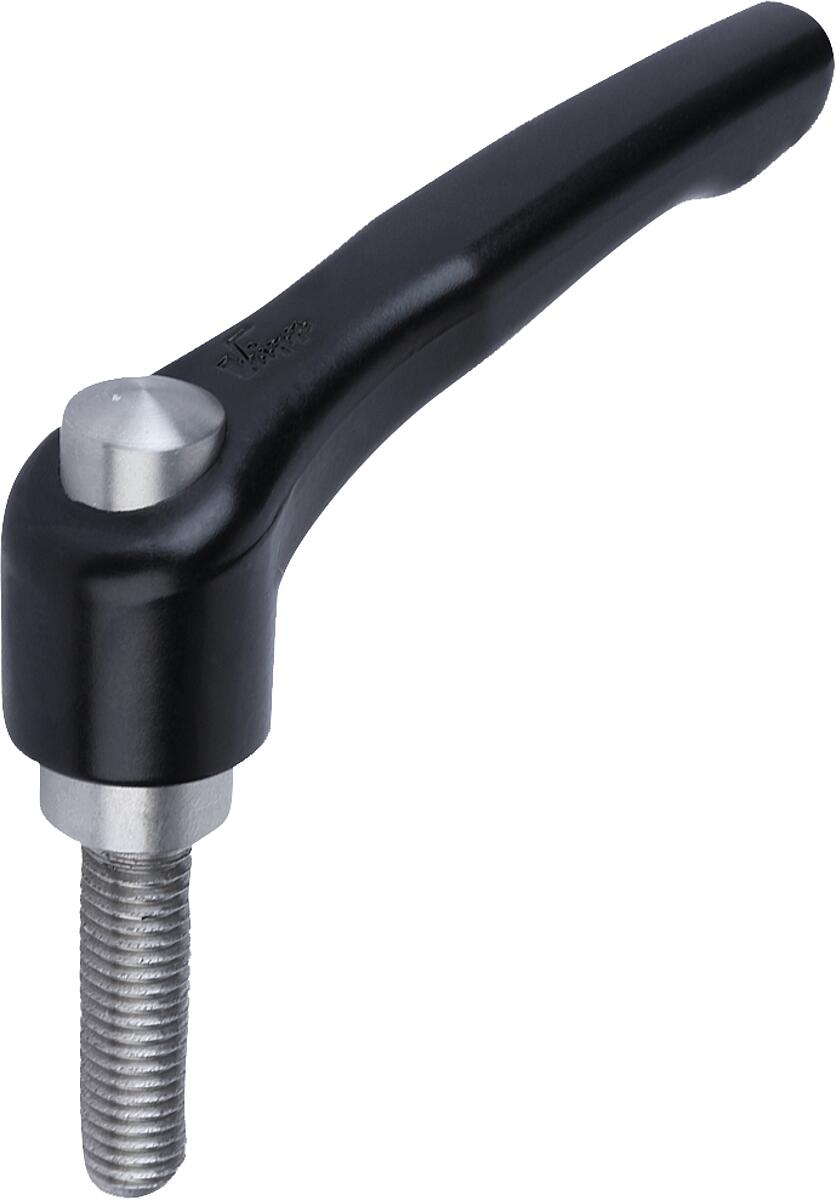

Norelem 06461-92101X40 KLEMMHEBEL GR.2 M10x40 EDELSTAHL MIT SCHUTZKAPPE, GRIFFHEBEL SCHWARZ SEIDENMATT
A:
65
Außengewinde:
M10
Farbe:
schwarz seidenmatt
L = Schraubenlänge:
40
Profil-Größe:
2
Produktnummer:
10104436
NLM 06461 Klemmhebel mit Schutzkappe mit Außengewinde, Stahlteile aus Edelstahl
Beschreibung
Werkstoff:
Griffhebel aus Zinkdruckgus nach DIN 1743.
Stahlteile Edelstahl 1.4305.
Schutzkappe aus Edelstahl 1.4305.
Ausführung:
Griffhebel kunststoffbeschichtet
Stahlteile blank.
Bestellbeispiel:
nlm 06461-92081X30 (Länge L mit angeben)
Hinweis:
Es werden serienmäßig geliefert:
schwarz seidenmatt, orange RAL 2004.
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Griffhebel aus Zinkdruckgus nach DIN 1743.
Stahlteile Edelstahl 1.4305.
Schutzkappe aus Edelstahl 1.4305.
Ausführung:
Griffhebel kunststoffbeschichtet
Stahlteile blank.
Bestellbeispiel:
nlm 06461-92081X30 (Länge L mit angeben)
Hinweis:
Es werden serienmäßig geliefert:
schwarz seidenmatt, orange RAL 2004.
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

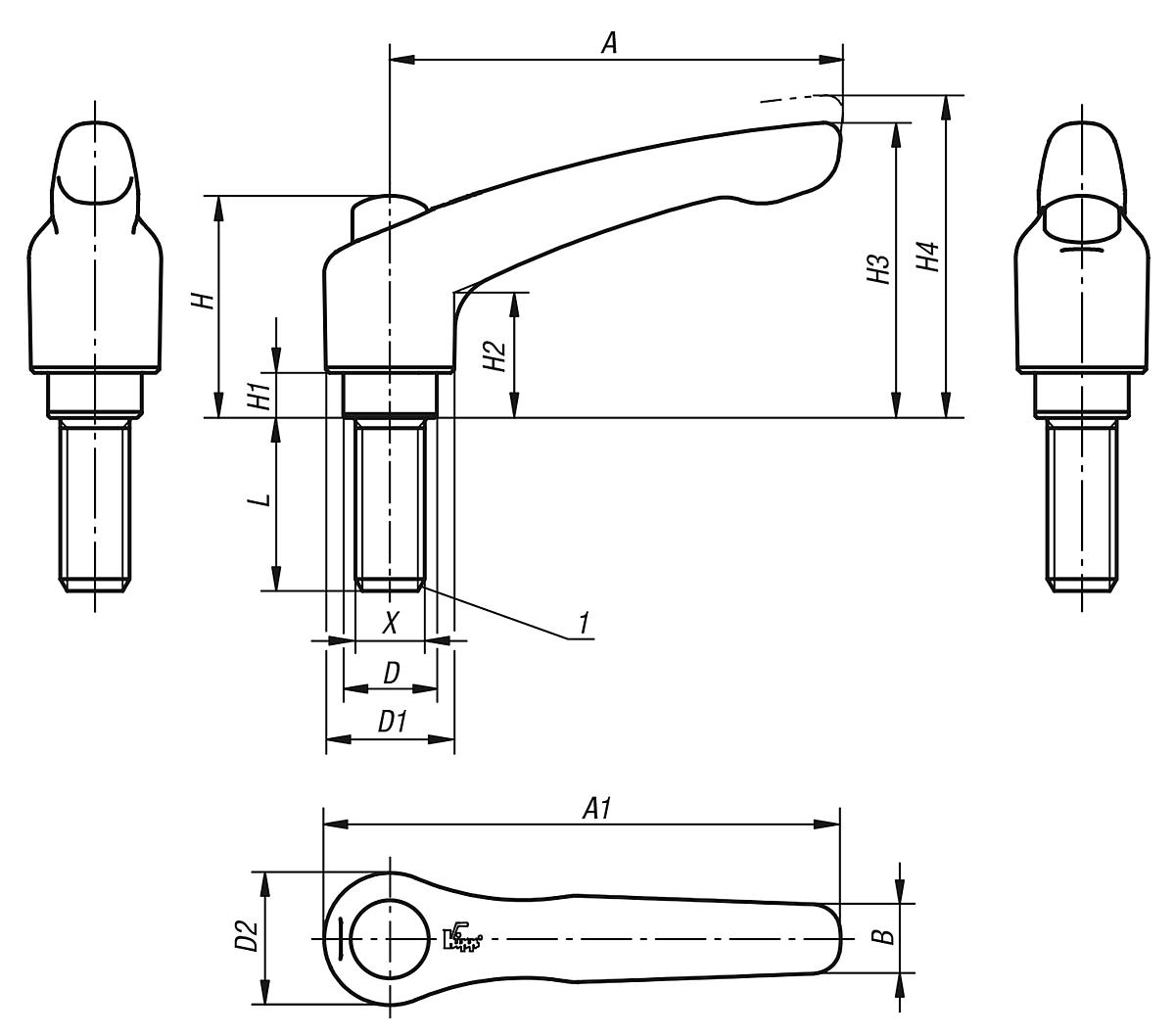

Eigenschaften
| A: | 65 |
|---|---|
| A1: | 74,5 |
| Außengewinde: | M10 |
| B: | 9,5 |
| D: | 13,5 |
| D1: | 18,5 |
| D2: | 19 |
| Farbe: | schwarz seidenmatt |
| H: | 32 |
| H1: | 6,5 |
| H2: | 17,5 |
| H3: | 42,5 |
| H4: | 45,5 |
| L = Schraubenlänge: | 40 |
| Profil-Größe: | 2 |
| Zähnezahl: | 20 |
Dokumente
1
| Variante | A | Außengewinde | Farbe | L = Schraubenlänge | Profil-Größe | Preis |
|---|---|---|---|---|---|---|
|
10104419 (06461-92061X15) |
65 | M6 | schwarz seidenmatt | 15 | 2 | ab 10,27 € |
|
10104420 (06461-92061X20) |
65 | M6 | schwarz seidenmatt | 20 | 2 | ab 10,27 € |
|
10104421 (06461-92061X25) |
65 | M6 | schwarz seidenmatt | 25 | 2 | ab 10,27 € |
|
10104422 (06461-92061X30) |
65 | M6 | schwarz seidenmatt | 30 | 2 | ab 10,27 € |
|
10104426 (06461-92081X15) |
65 | M8 | schwarz seidenmatt | 15 | 2 | ab 10,27 € |
|
10104427 (06461-92081X20) |
65 | M8 | schwarz seidenmatt | 20 | 2 | ab 10,27 € |
|
10104428 (06461-92081X25) |
65 | M8 | schwarz seidenmatt | 25 | 2 | ab 10,27 € |
|
10104429 (06461-92081X30) |
65 | M8 | schwarz seidenmatt | 30 | 2 | ab 10,27 € |
|
10104433 (06461-92101X20) |
65 | M10 | schwarz seidenmatt | 20 | 2 | ab 10,27 € |
|
10104434 (06461-92101X25) |
65 | M10 | schwarz seidenmatt | 25 | 2 | ab 10,27 € |
|
10104435 (06461-92101X30) |
65 | M10 | schwarz seidenmatt | 30 | 2 | ab 10,27 € |
|
10104451 (06461-92062X15) |
65 | M6 | orange | 15 | 2 | ab 10,27 € |
|
10104452 (06461-92062X20) |
65 | M6 | orange | 20 | 2 | ab 10,27 € |
|
10104453 (06461-92062X25) |
65 | M6 | orange | 25 | 2 | ab 10,27 € |
|
10104454 (06461-92062X30) |
65 | M6 | orange | 30 | 2 | ab 10,27 € |
|
10104458 (06461-92082X15) |
65 | M8 | orange | 15 | 2 | ab 10,27 € |
|
10104459 (06461-92082X20) |
65 | M8 | orange | 20 | 2 | ab 10,27 € |
|
10104460 (06461-92082X25) |
65 | M8 | orange | 25 | 2 | ab 10,27 € |
|
10104461 (06461-92082X30) |
65 | M8 | orange | 30 | 2 | ab 10,27 € |
|
10104465 (06461-92102X20) |
65 | M10 | orange | 20 | 2 | ab 10,27 € |
|
10104466 (06461-92102X25) |
65 | M10 | orange | 25 | 2 | ab 10,27 € |
|
10104467 (06461-92102X30) |
65 | M10 | orange | 30 | 2 | ab 10,27 € |
|
10104423 (06461-92061X40) |
65 | M6 | schwarz seidenmatt | 40 | 2 | ab 10,92 € |
|
10104424 (06461-92061X50) |
65 | M6 | schwarz seidenmatt | 50 | 2 | ab 10,92 € |
|
10104425 (06461-92061X60) |
65 | M6 | schwarz seidenmatt | 60 | 2 | ab 10,92 € |
|
10104430 (06461-92081X40) |
65 | M8 | schwarz seidenmatt | 40 | 2 | ab 10,92 € |
|
10104431 (06461-92081X50) |
65 | M8 | schwarz seidenmatt | 50 | 2 | ab 10,92 € |
|
10104432 (06461-92081X60) |
65 | M8 | schwarz seidenmatt | 60 | 2 | ab 10,92 € |
|
10104436 (06461-92101X40) |
65 | M10 | schwarz seidenmatt | 40 | 2 | ab 10,92 € |
|
10104437 (06461-92101X50) |
65 | M10 | schwarz seidenmatt | 50 | 2 | ab 10,92 € |
|
10104438 (06461-92101X60) |
65 | M10 | schwarz seidenmatt | 60 | 2 | ab 10,92 € |
|
10104455 (06461-92062X40) |
65 | M6 | orange | 40 | 2 | ab 10,92 € |
|
10104456 (06461-92062X50) |
65 | M6 | orange | 50 | 2 | ab 10,92 € |
|
10104457 (06461-92062X60) |
65 | M6 | orange | 60 | 2 | ab 10,92 € |
|
10104462 (06461-92082X40) |
65 | M8 | orange | 40 | 2 | ab 10,92 € |
|
10104463 (06461-92082X50) |
65 | M8 | orange | 50 | 2 | ab 10,92 € |
|
10104464 (06461-92082X60) |
65 | M8 | orange | 60 | 2 | ab 10,92 € |
|
10104468 (06461-92102X40) |
65 | M10 | orange | 40 | 2 | ab 10,92 € |
|
10104469 (06461-92102X50) |
65 | M10 | orange | 50 | 2 | ab 10,92 € |
|
10104470 (06461-92102X60) |
65 | M10 | orange | 60 | 2 | ab 10,92 € |
|
10104439 (06461-93081X20) |
80 | M8 | schwarz seidenmatt | 20 | 3 | ab 11,78 € |
|
10104440 (06461-93081X25) |
80 | M8 | schwarz seidenmatt | 25 | 3 | ab 11,78 € |
|
10104441 (06461-93081X30) |
80 | M8 | schwarz seidenmatt | 30 | 3 | ab 11,78 € |
|
10104445 (06461-93101X20) |
80 | M10 | schwarz seidenmatt | 20 | 3 | ab 11,78 € |
|
10104446 (06461-93101X25) |
80 | M10 | schwarz seidenmatt | 25 | 3 | ab 11,78 € |
|
10104447 (06461-93101X30) |
80 | M10 | schwarz seidenmatt | 30 | 3 | ab 11,78 € |
|
10104471 (06461-93082X20) |
80 | M8 | orange | 20 | 3 | ab 11,78 € |
|
10104472 (06461-93082X25) |
80 | M8 | orange | 25 | 3 | ab 11,78 € |
|
10104473 (06461-93082X30) |
80 | M8 | orange | 30 | 3 | ab 11,78 € |
|
10104477 (06461-93102X20) |
80 | M10 | orange | 20 | 3 | ab 11,78 € |
|
10104478 (06461-93102X25) |
80 | M10 | orange | 25 | 3 | ab 11,78 € |
|
10104479 (06461-93102X30) |
80 | M10 | orange | 30 | 3 | ab 11,78 € |
|
10104442 (06461-93081X40) |
80 | M8 | schwarz seidenmatt | 40 | 3 | ab 12,44 € |
|
10104443 (06461-93081X50) |
80 | M8 | schwarz seidenmatt | 50 | 3 | ab 12,44 € |
|
10104444 (06461-93081X60) |
80 | M8 | schwarz seidenmatt | 60 | 3 | ab 12,44 € |
|
10104448 (06461-93101X40) |
80 | M10 | schwarz seidenmatt | 40 | 3 | ab 12,44 € |
|
10104449 (06461-93101X50) |
80 | M10 | schwarz seidenmatt | 50 | 3 | ab 12,44 € |
|
10104450 (06461-93101X60) |
80 | M10 | schwarz seidenmatt | 60 | 3 | ab 12,44 € |
|
10104474 (06461-93082X40) |
80 | M8 | orange | 40 | 3 | ab 12,44 € |
|
10104475 (06461-93082X50) |
80 | M8 | orange | 50 | 3 | ab 12,44 € |
|
10104476 (06461-93082X60) |
80 | M8 | orange | 60 | 3 | ab 12,44 € |
|
10104480 (06461-93102X40) |
80 | M10 | orange | 40 | 3 | ab 12,44 € |
|
10104481 (06461-93102X50) |
80 | M10 | orange | 50 | 3 | ab 12,44 € |
|
10104482 (06461-93102X60) |
80 | M10 | orange | 60 | 3 | ab 12,44 € |
