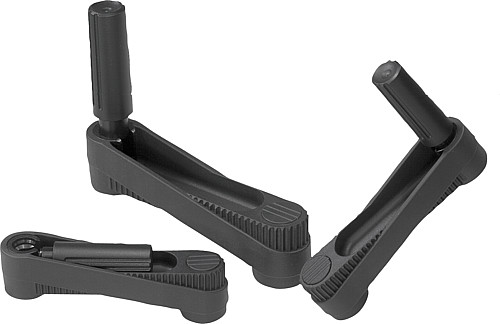

Norelem 06502-110802 NOVO.GRIP HANDKURBEL M.SICHERHEITSZYL., GRIFF, A=80, D=8H7 M
A:
80
A1:
104
Ausführung:
Passbohrung mit Nut
B:
24
B3:
2
D:
8
Gewicht ca. kg:
0,100
H:
29
H1:
13
L:
84
L1:
47,5
L2:
13
Profil-Größe:
1
T:
9
Produktnummer:
10101064

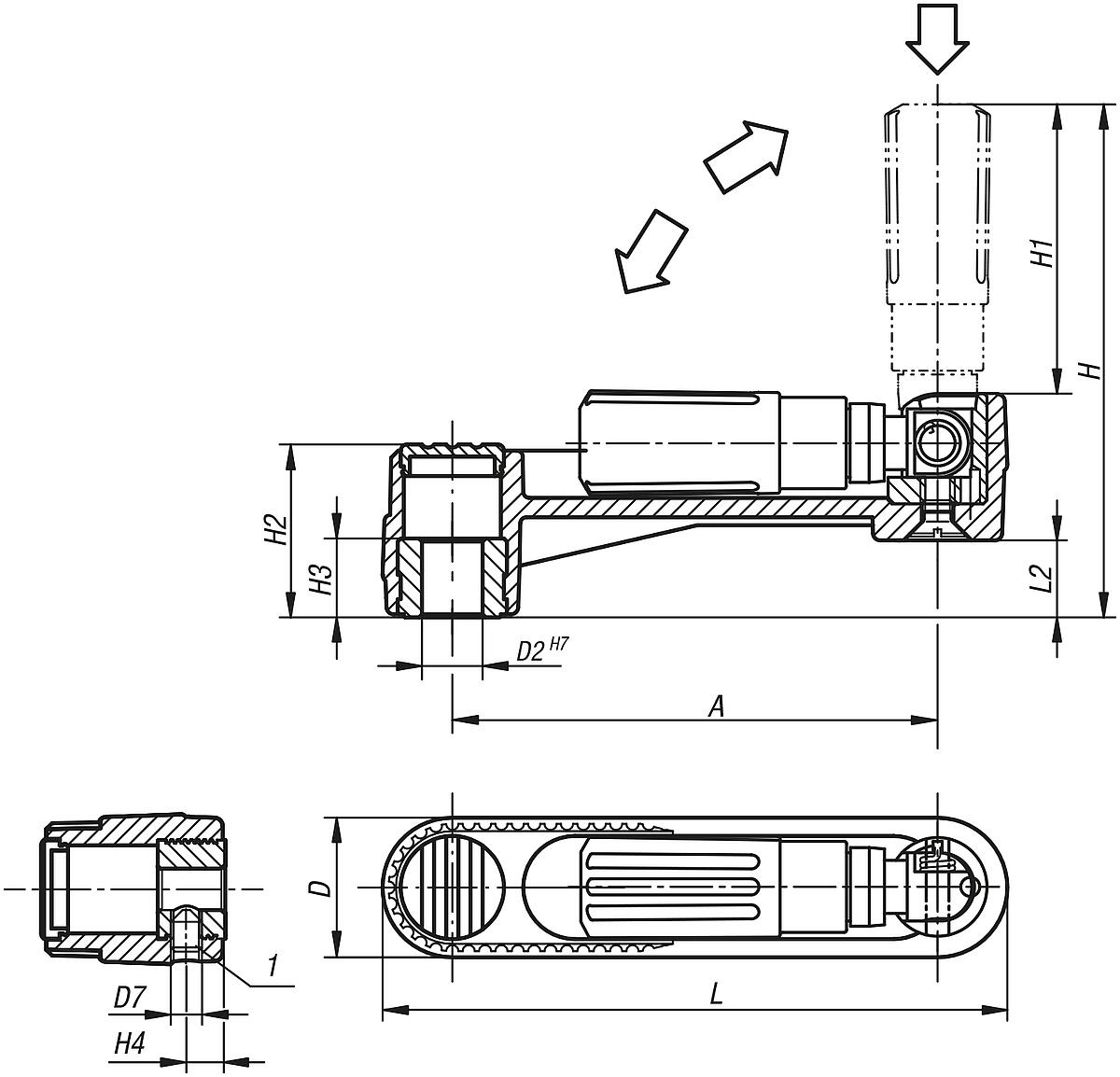

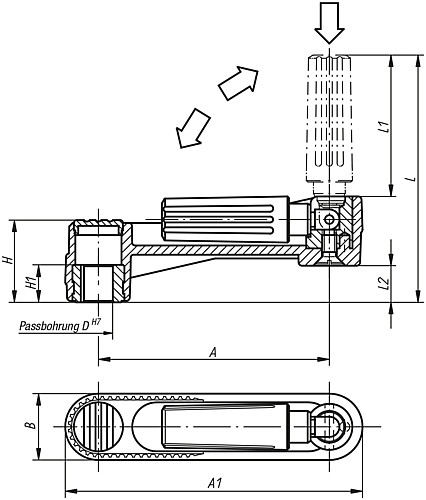

NLM 06502_PBMN Handkurbeln mit Sicherheits Zylindergriff Passbohrung mit Nut
Beschreibung
Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Eigenschaften
| A: | 80 |
|---|---|
| A1: | 104 |
| Ausführung: | Passbohrung mit Nut |
| B: | 24 |
| B3: | 2 |
| D: | 8 |
| Gewicht ca. kg: | 0,100 |
| H: | 29 |
| H1: | 13 |
| L: | 84 |
| L1: | 47,5 |
| L2: | 13 |
| Profil-Größe: | 1 |
| T: | 9 |
Dokumente
1
| Variante | A | A1 | Ausführung | B | B3 | D | Gewicht ca. kg | H | H1 | L | L1 | L2 | Profil-Größe | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10101064 (06502-110802) |
80 | 104 | Passbohrung mit Nut | 24 | 2 | 8 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | 9 | ab 39,15 € |
|
10101065 (06502-111003) |
80 | 104 | Passbohrung mit Nut | 24 | 3 | 10 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | 11,4 | ab 39,15 € |
|
10101066 (06502-121003) |
100 | 129 | Passbohrung mit Nut | 29 | 3 | 10 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | 11,4 | ab 39,49 € |
|
10101067 (06502-121204) |
100 | 129 | Passbohrung mit Nut | 29 | 4 | 12 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | 13,8 | ab 39,49 € |
|
10101068 (06502-131204) |
125 | 161 | Passbohrung mit Nut | 36 | 4 | 12 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | 13,8 | ab 40,05 € |
|
10101069 (06502-131405) |
125 | 161 | Passbohrung mit Nut | 36 | 5 | 14 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | 16,3 | ab 40,05 € |
