Produktnummer:
10101060
Herstellernummer:
06502-1210
Hersteller:
Norelem

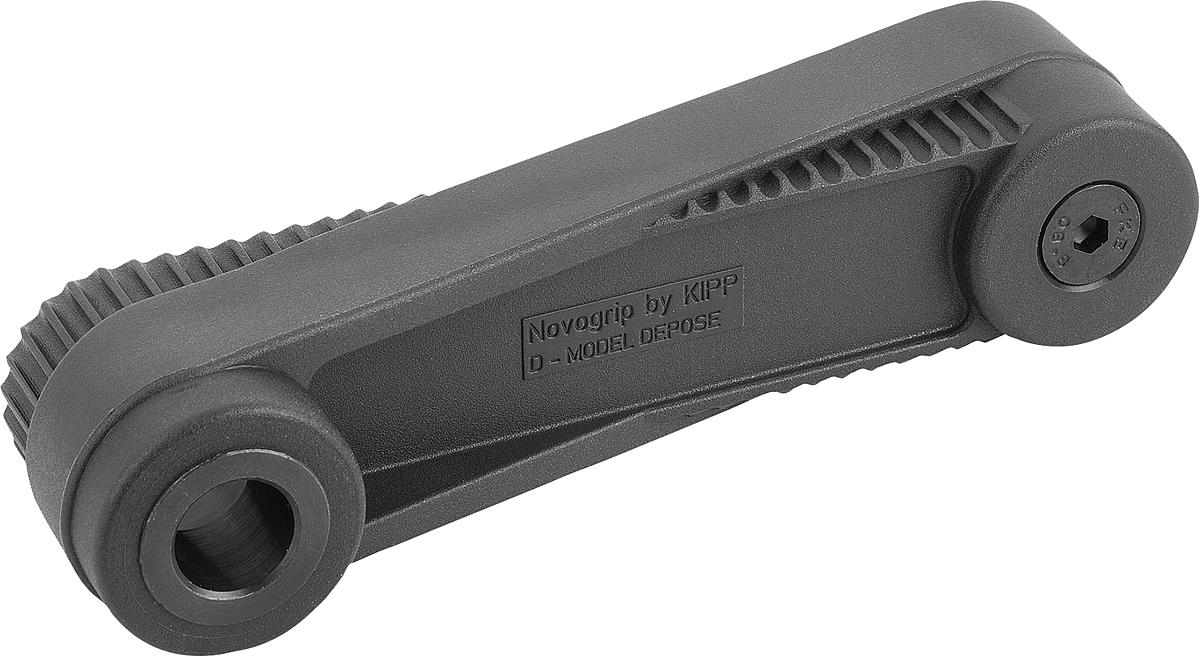

Norelem 06502-1210 NOVO.GRIP HANDKURBEL M.SICHERHEITSZYL., GRIFF, A=100, D=10H7
A:
100
A1:
129
Ausführung:
Passbohrung ohne Nut
B:
29
D:
10
Gewicht ca. kg:
0,190
H:
36
H1:
13
L:
104
L1:
58,5
L2:
16
Profil-Größe:
2
Produktnummer:
10101060

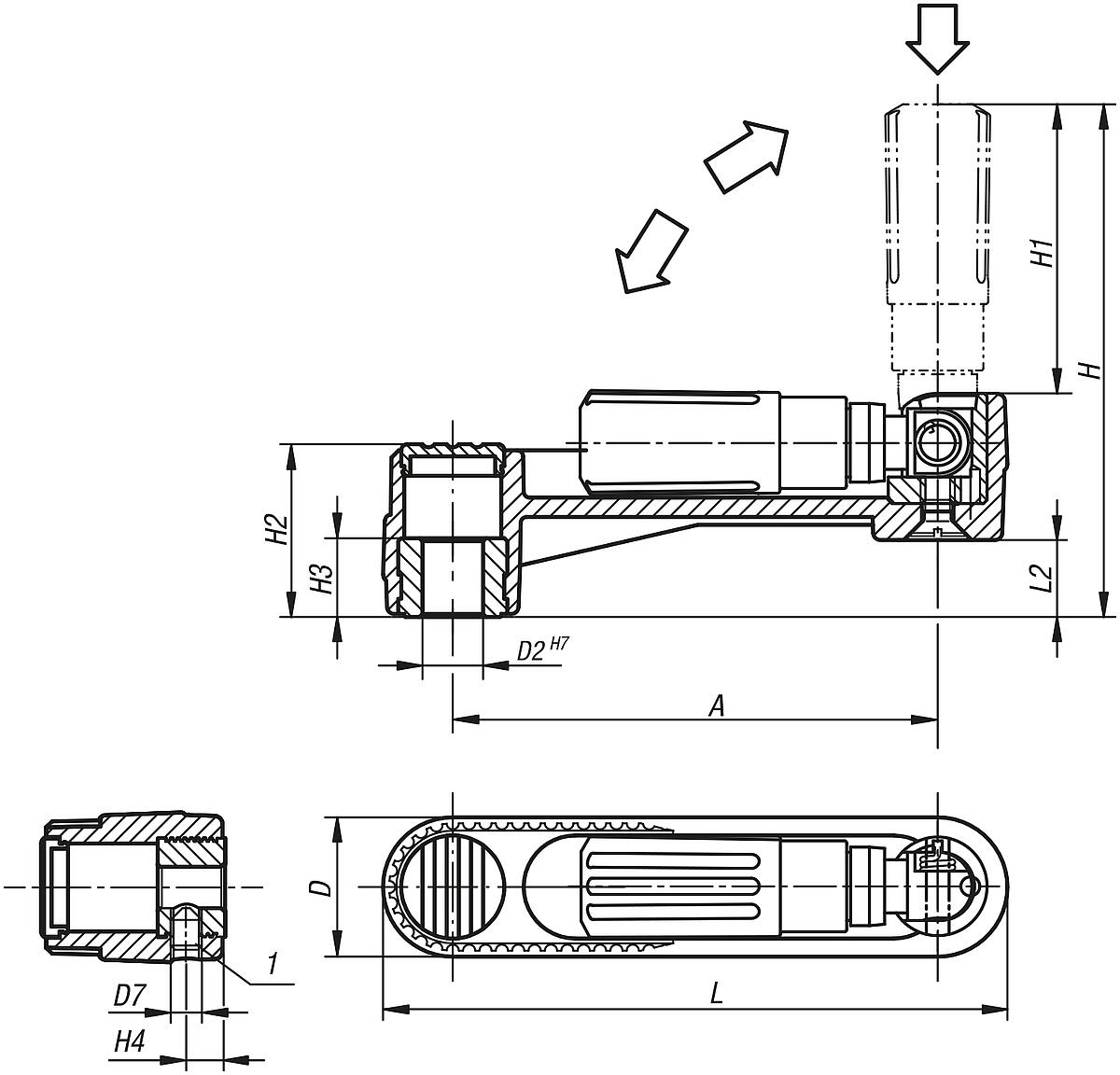

NLM 06502_PBON Handkurbeln mit Sicherheits Zylindergriff, Passbohrung ohne Nut
Beschreibung
Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Eigenschaften
| A: | 100 |
|---|---|
| A1: | 129 |
| Ausführung: | Passbohrung ohne Nut |
| B: | 29 |
| D: | 10 |
| Gewicht ca. kg: | 0,190 |
| H: | 36 |
| H1: | 13 |
| L: | 104 |
| L1: | 58,5 |
| L2: | 16 |
| Profil-Größe: | 2 |
Dokumente
1
| Variante | A | A1 | Ausführung | B | D | Gewicht ca. kg | H | H1 | L | L1 | L2 | Profil-Größe | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10101058 (06502-1108) |
80 | 104 | Passbohrung ohne Nut | 24 | 8 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | ab 36,73 € |
|
10101059 (06502-1110) |
80 | 104 | Passbohrung ohne Nut | 24 | 10 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | ab 36,73 € |
|
10101060 (06502-1210) |
100 | 129 | Passbohrung ohne Nut | 29 | 10 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | ab 37,01 € |
|
10101061 (06502-1212) |
100 | 129 | Passbohrung ohne Nut | 29 | 12 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | ab 37,01 € |
|
10101062 (06502-1312) |
125 | 161 | Passbohrung ohne Nut | 36 | 12 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | ab 37,67 € |
|
10101063 (06502-1314) |
125 | 161 | Passbohrung ohne Nut | 36 | 14 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | ab 37,67 € |
