Produktnummer:
10101063
Herstellernummer:
06502-1314
Hersteller:
Norelem

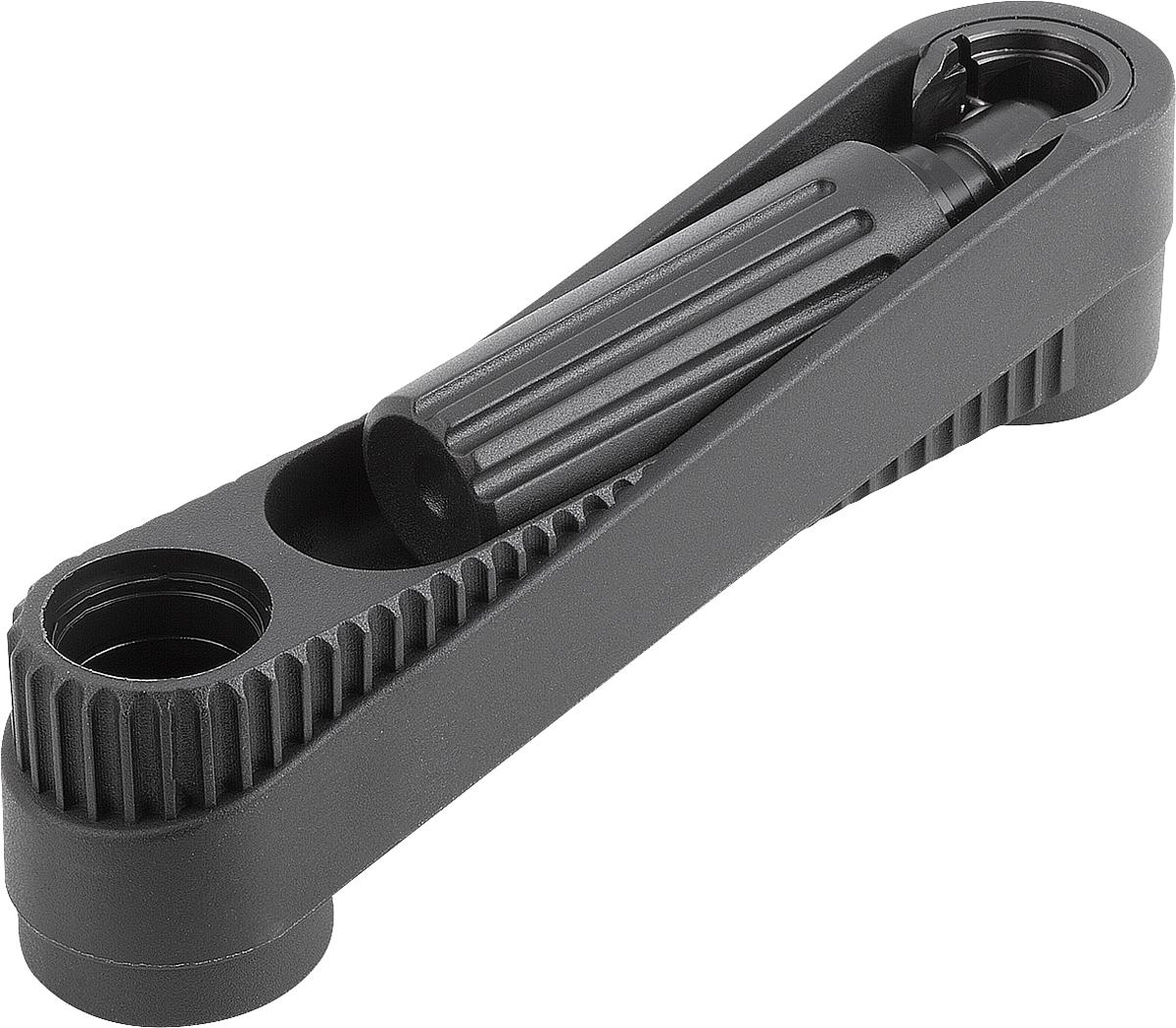

Norelem 06502-1314 NOVO.GRIP HANDKURBEL M.SICHERHEITSZYL., GRIFF, A=125, D=14H7
A:
125
A1:
161
Ausführung:
Passbohrung ohne Nut
B:
36
D:
14
Gewicht ca. kg:
0,370
H:
44
H1:
18,5
L:
138,5
L1:
82
L2:
19,5
Profil-Größe:
3
Produktnummer:
10101063

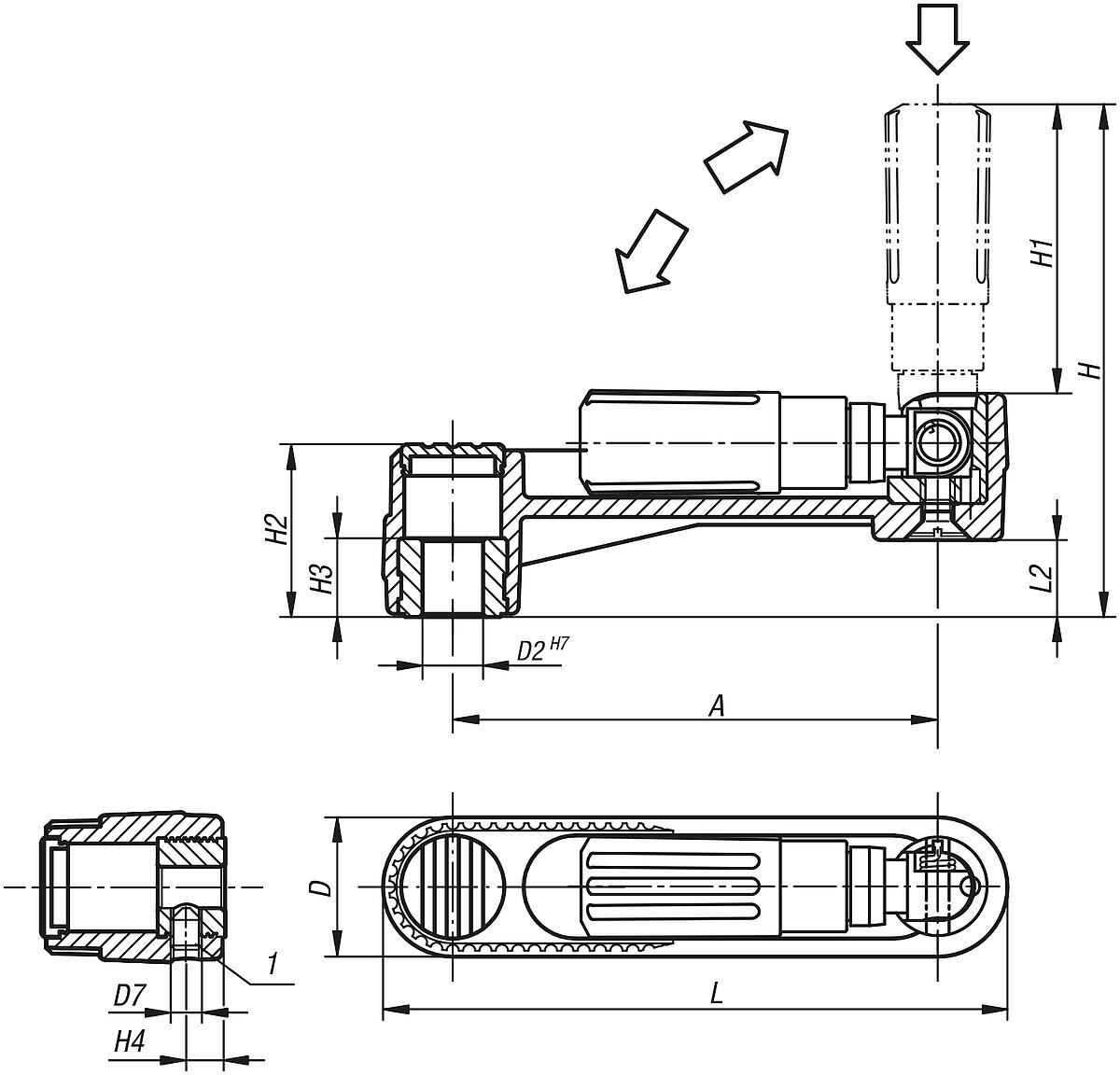

NLM 06502_PBON Handkurbeln mit Sicherheits Zylindergriff, Passbohrung ohne Nut
Beschreibung
Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Eigenschaften
| A: | 125 |
|---|---|
| A1: | 161 |
| Ausführung: | Passbohrung ohne Nut |
| B: | 36 |
| D: | 14 |
| Gewicht ca. kg: | 0,370 |
| H: | 44 |
| H1: | 18,5 |
| L: | 138,5 |
| L1: | 82 |
| L2: | 19,5 |
| Profil-Größe: | 3 |
Dokumente
1
| Variante | A | A1 | Ausführung | B | D | Gewicht ca. kg | H | H1 | L | L1 | L2 | Profil-Größe | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10101058 (06502-1108) |
80 | 104 | Passbohrung ohne Nut | 24 | 8 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | ab 36,73 € |
|
10101059 (06502-1110) |
80 | 104 | Passbohrung ohne Nut | 24 | 10 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | ab 36,73 € |
|
10101060 (06502-1210) |
100 | 129 | Passbohrung ohne Nut | 29 | 10 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | ab 37,01 € |
|
10101061 (06502-1212) |
100 | 129 | Passbohrung ohne Nut | 29 | 12 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | ab 37,01 € |
|
10101062 (06502-1312) |
125 | 161 | Passbohrung ohne Nut | 36 | 12 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | ab 37,67 € |
|
10101063 (06502-1314) |
125 | 161 | Passbohrung ohne Nut | 36 | 14 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | ab 37,67 € |
