Produktnummer:
10101073
Herstellernummer:
06502-2212
Hersteller:
Norelem

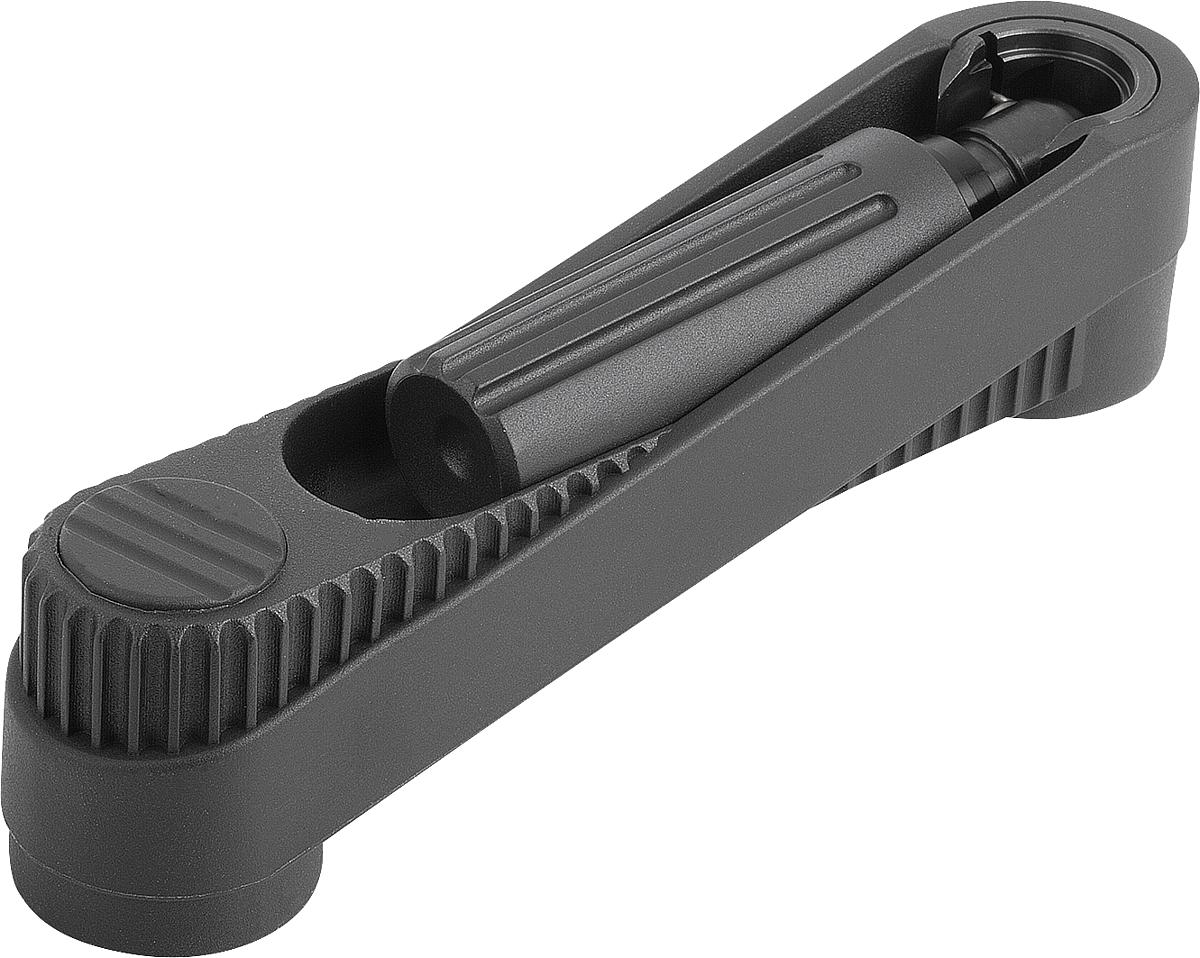

Norelem 06502-2212 NOVO.GRIP HANDKURBEL M.SICHERHEITSZYL., GRIFF, A=100, SW=12
A:
100
A1:
129
Ausführung:
Innenvierkant
B:
29
Gewicht ca. kg:
0,190
H:
36
H1:
13
L:
104
L1:
58,5
L2:
16
Profil-Größe:
2
SW:
12
Produktnummer:
10101073

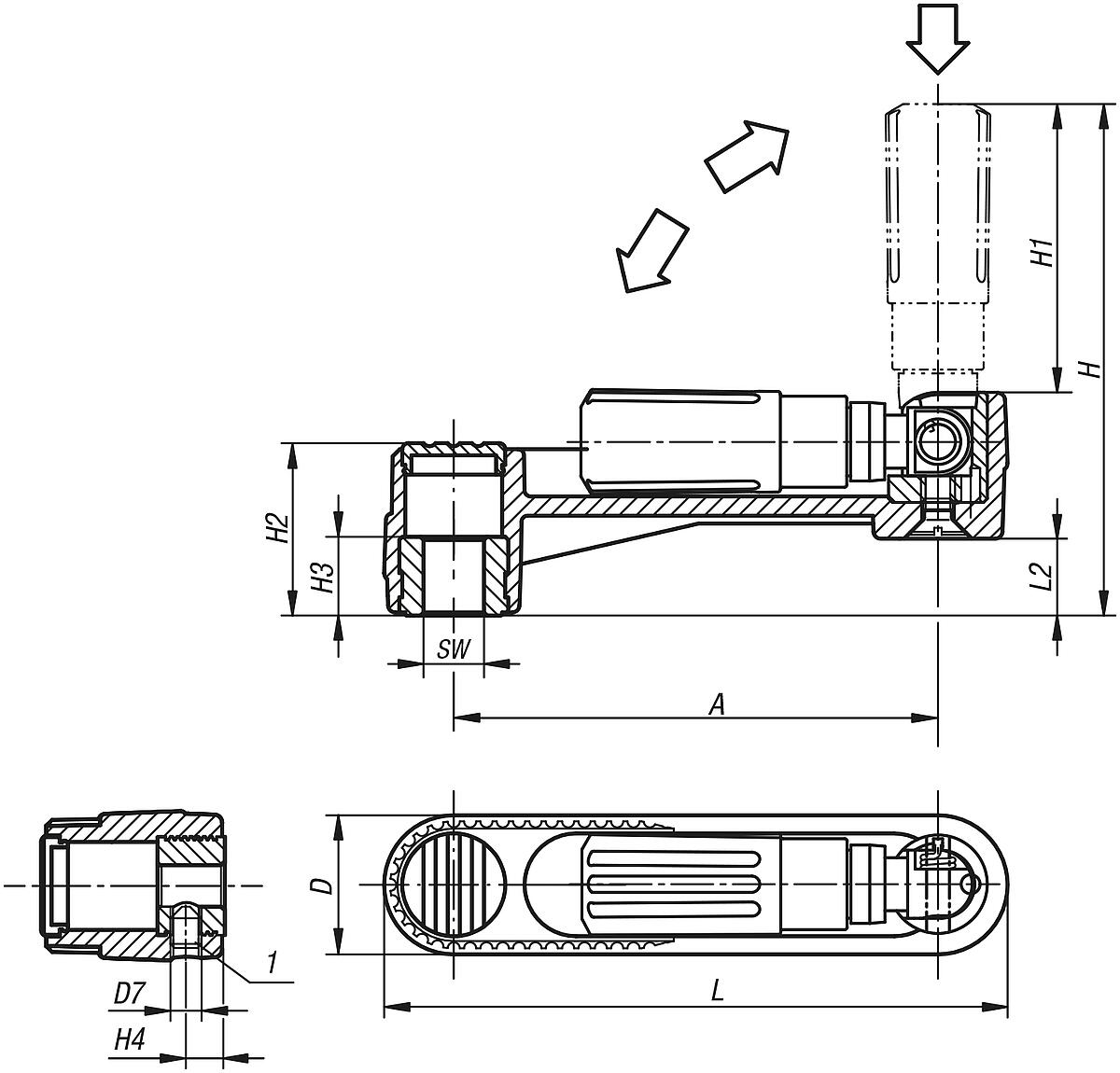

NLM 06502_IV Handkurbeln mit Sicherheits Zylindergriff, mit Innenvierkant
Beschreibung
Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Eigenschaften
| A: | 100 |
|---|---|
| A1: | 129 |
| Ausführung: | Innenvierkant |
| B: | 29 |
| Gewicht ca. kg: | 0,190 |
| H: | 36 |
| H1: | 13 |
| L: | 104 |
| L1: | 58,5 |
| L2: | 16 |
| Profil-Größe: | 2 |
| SW: | 12 |
Dokumente
1
| Variante | A | A1 | Ausführung | B | Gewicht ca. kg | H | H1 | L | L1 | L2 | Profil-Größe | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10101070 (06502-2108) |
80 | 104 | Innenvierkant | 24 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | 8 | ab 38,22 € |
|
10101071 (06502-2110) |
80 | 104 | Innenvierkant | 24 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | 10 | ab 38,22 € |
|
10101072 (06502-2210) |
100 | 129 | Innenvierkant | 29 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | 10 | ab 38,63 € |
|
10101073 (06502-2212) |
100 | 129 | Innenvierkant | 29 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | 12 | ab 38,63 € |
|
10101074 (06502-2312) |
125 | 161 | Innenvierkant | 36 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | 12 | ab 39,16 € |
|
10101075 (06502-2314) |
125 | 161 | Innenvierkant | 36 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | 14 | ab 39,16 € |
