Produktnummer:
10101074
Herstellernummer:
06502-2312
Hersteller:
Norelem

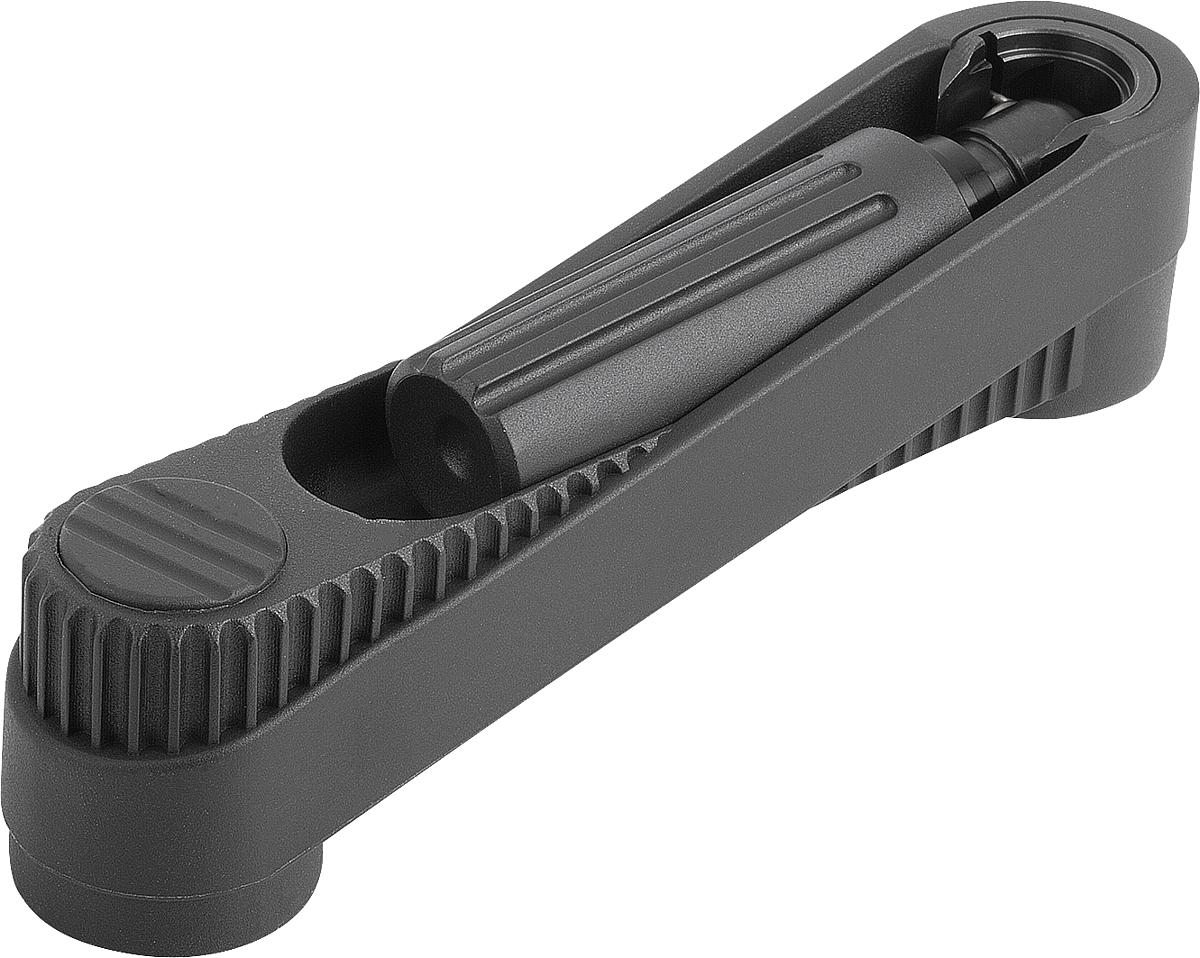

Norelem 06502-2312 NOVO.GRIP HANDKURBEL M.SICHERHEITSZYL., GRIFF, A=125, SW=12
A:
125
A1:
161
Ausführung:
Innenvierkant
B:
36
Gewicht ca. kg:
0,370
H:
44
H1:
18,5
L:
138,5
L1:
82
L2:
19,5
Profil-Größe:
3
SW:
12
Produktnummer:
10101074

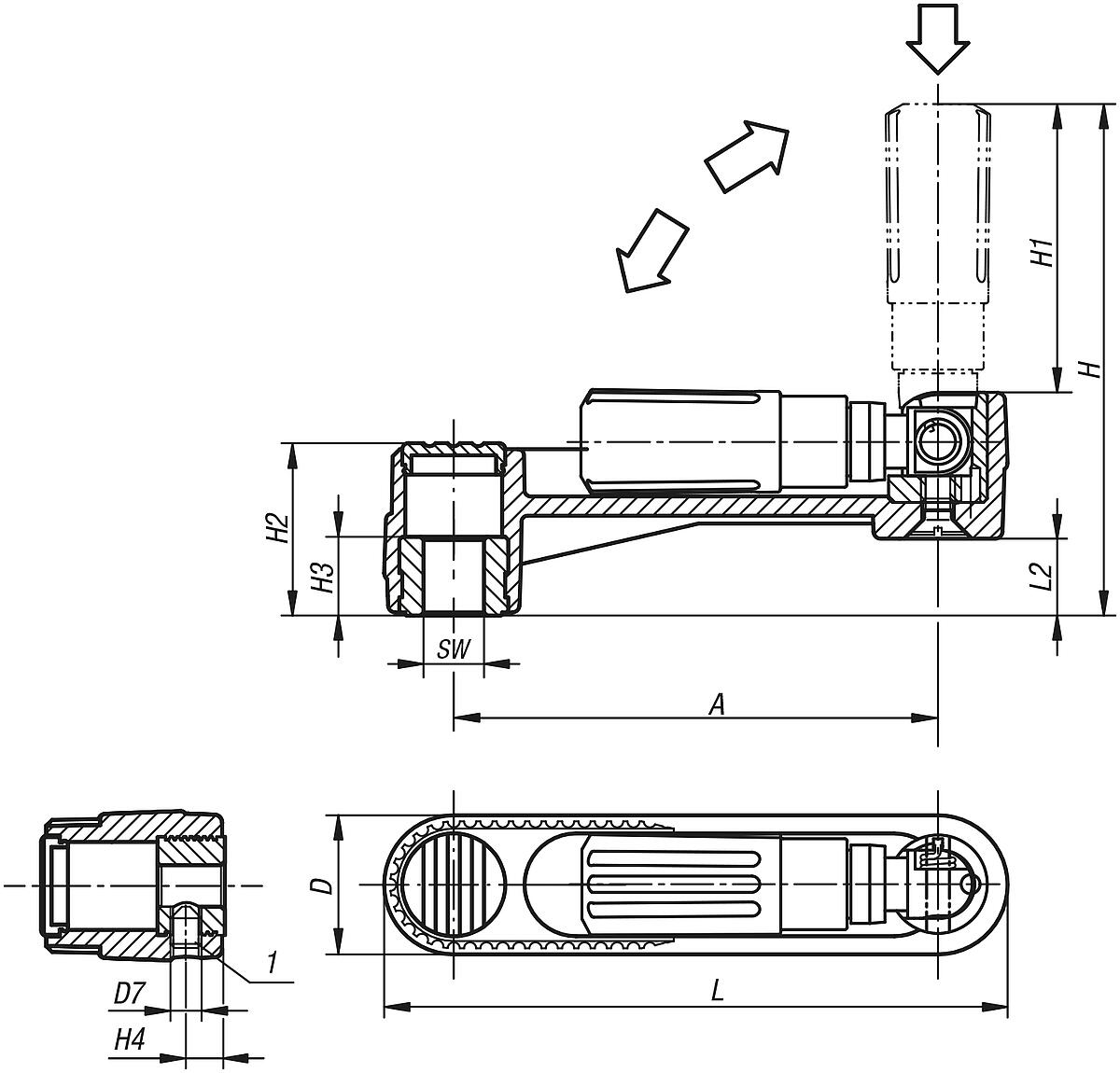

NLM 06502_IV Handkurbeln mit Sicherheits Zylindergriff, mit Innenvierkant
Beschreibung
Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Eigenschaften
| A: | 125 |
|---|---|
| A1: | 161 |
| Ausführung: | Innenvierkant |
| B: | 36 |
| Gewicht ca. kg: | 0,370 |
| H: | 44 |
| H1: | 18,5 |
| L: | 138,5 |
| L1: | 82 |
| L2: | 19,5 |
| Profil-Größe: | 3 |
| SW: | 12 |
Dokumente
1
| Variante | A | A1 | Ausführung | B | Gewicht ca. kg | H | H1 | L | L1 | L2 | Profil-Größe | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10101070 (06502-2108) |
80 | 104 | Innenvierkant | 24 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | 8 | ab 38,22 € |
|
10101071 (06502-2110) |
80 | 104 | Innenvierkant | 24 | 0,100 | 29 | 13 | 84 | 47,5 | 13 | 1 | 10 | ab 38,22 € |
|
10101072 (06502-2210) |
100 | 129 | Innenvierkant | 29 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | 10 | ab 38,63 € |
|
10101073 (06502-2212) |
100 | 129 | Innenvierkant | 29 | 0,190 | 36 | 13 | 104 | 58,5 | 16 | 2 | 12 | ab 38,63 € |
|
10101074 (06502-2312) |
125 | 161 | Innenvierkant | 36 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | 12 | ab 39,16 € |
|
10101075 (06502-2314) |
125 | 161 | Innenvierkant | 36 | 0,370 | 44 | 18,5 | 138,5 | 82 | 19,5 | 3 | 14 | ab 39,16 € |
