Produktnummer:
10114712
Herstellernummer:
07109-2020
Hersteller:
Norelem

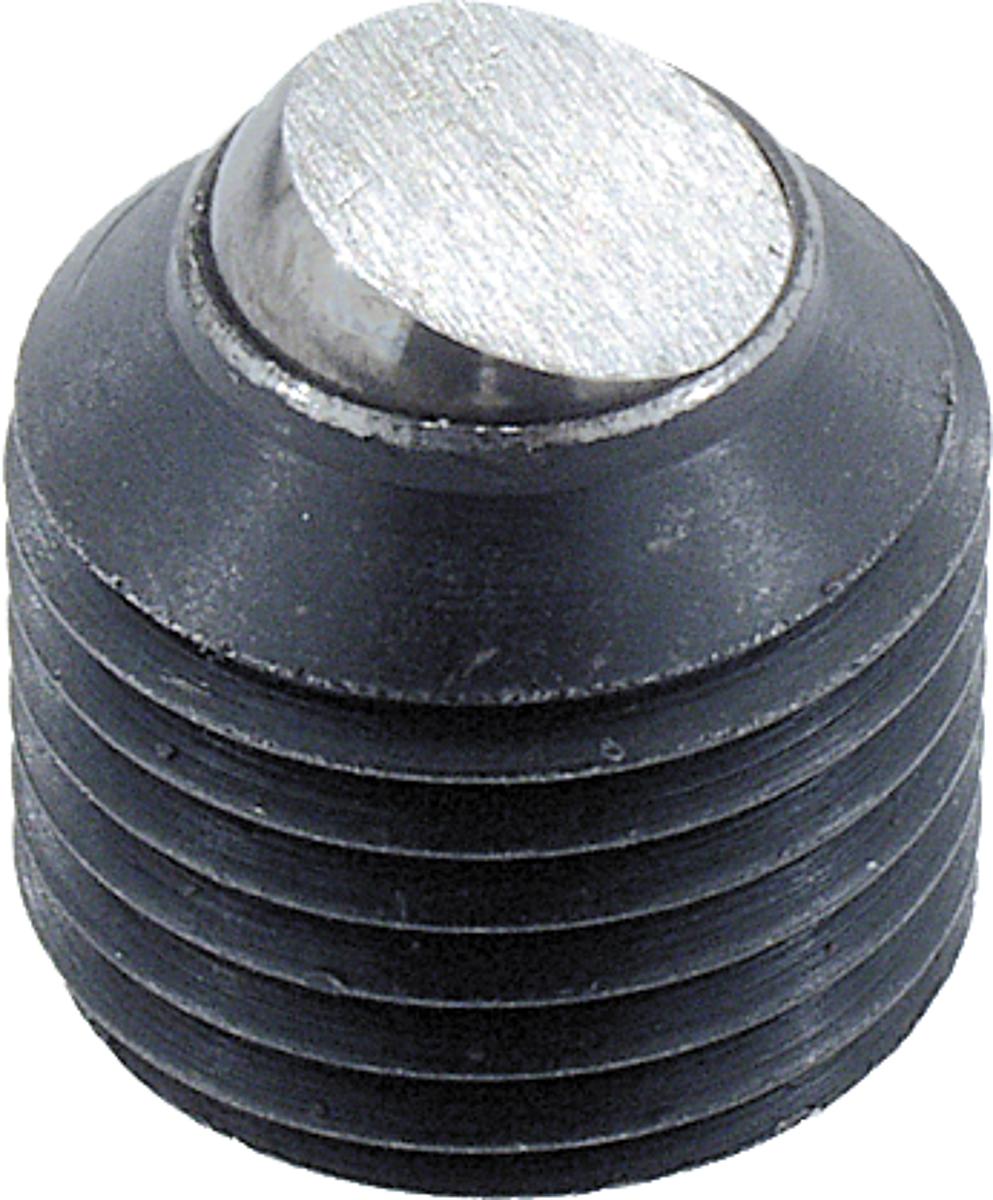

Norelem 07109-2020 KUGELDRUCKSCHRAUBE, KURZE AUSFÜHR., OHNE KOPF, D1=M20X2, L2=
Belastbarkeit max. kN (nur bei statischer Belastung):
60
D1:
M20x2
D3:
10,7
Gewicht ca. g:
30,9
Kugel Ø:
12
L2:
20
SW:
10
Produktnummer:
10114712
NLM 07109 Kugeldruckschrauben ohne Kopf kurze Ausführung
Beschreibung
Werkstoff:
Schraube Vergütungsstahl, Kugel Kugellagerstahl.
Ausführung:
Schraube Festigkeitsklasse 12.9, brüniert. Kugel gehärtet, blank.
Bestellbeispiel:
nlm 07109-1416
Hinweis:
Kugeldruckschrauben, kurze Ausführung sind besonders für Zylinderschäfte DIN 1835 E in Verbindung z.B. mit Whistle Notch oder Weldon Werkzeugaufnahmen geeignet.
Schraube Vergütungsstahl, Kugel Kugellagerstahl.
Ausführung:
Schraube Festigkeitsklasse 12.9, brüniert. Kugel gehärtet, blank.
Bestellbeispiel:
nlm 07109-1416
Hinweis:
Kugeldruckschrauben, kurze Ausführung sind besonders für Zylinderschäfte DIN 1835 E in Verbindung z.B. mit Whistle Notch oder Weldon Werkzeugaufnahmen geeignet.

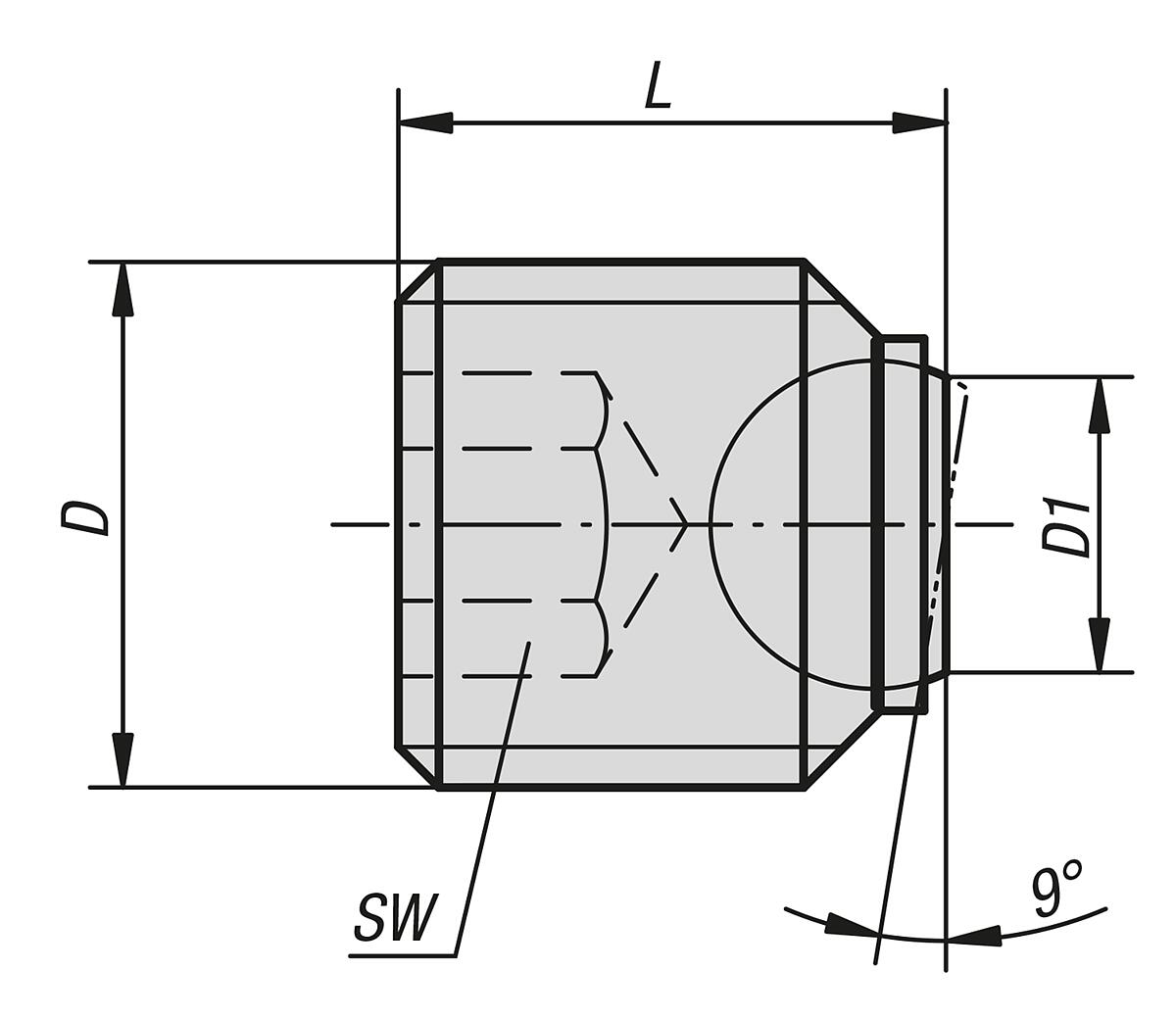

Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 60 |
|---|---|
| D1: | M20x2 |
| D3: | 10,7 |
| Gewicht ca. g: | 30,9 |
| Kugel Ø: | 12 |
| L2: | 20 |
| SW: | 10 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D3 | Gewicht ca. g | Kugel Ø | L2 | SW | Preis |
|---|---|---|---|---|---|---|---|---|
|
10114709 (07109-1416) |
30 | M14 | 7,2 | 12,3 | 8,5 | 16 | 6 | ab 8,87 € |
|
10114710 (07109-1616) |
30 | M16 | 7,2 | 15,2 | 8,5 | 16 | 8 | ab 9,13 € |
|
10114711 (07109-1820) |
60 | M18x2 | 10,7 | 24,6 | 12 | 20 | 10 | ab 11,41 € |
|
10114712 (07109-2020) |
60 | M20x2 | 10,7 | 30,9 | 12 | 20 | 10 | ab 14,08 € |
|
10114713 (07109-2025) |
60 | M20x2 | 10,7 | 40,2 | 12 | 25 | 10 | ab 14,35 € |
|
10114714 (07109-2425) |
90 | M24x2 | 13,5 | 57,8 | 15 | 25 | 12 | ab 18,72 € |
