Produktnummer:
10114862
Herstellernummer:
07110-70520
Hersteller:
Norelem

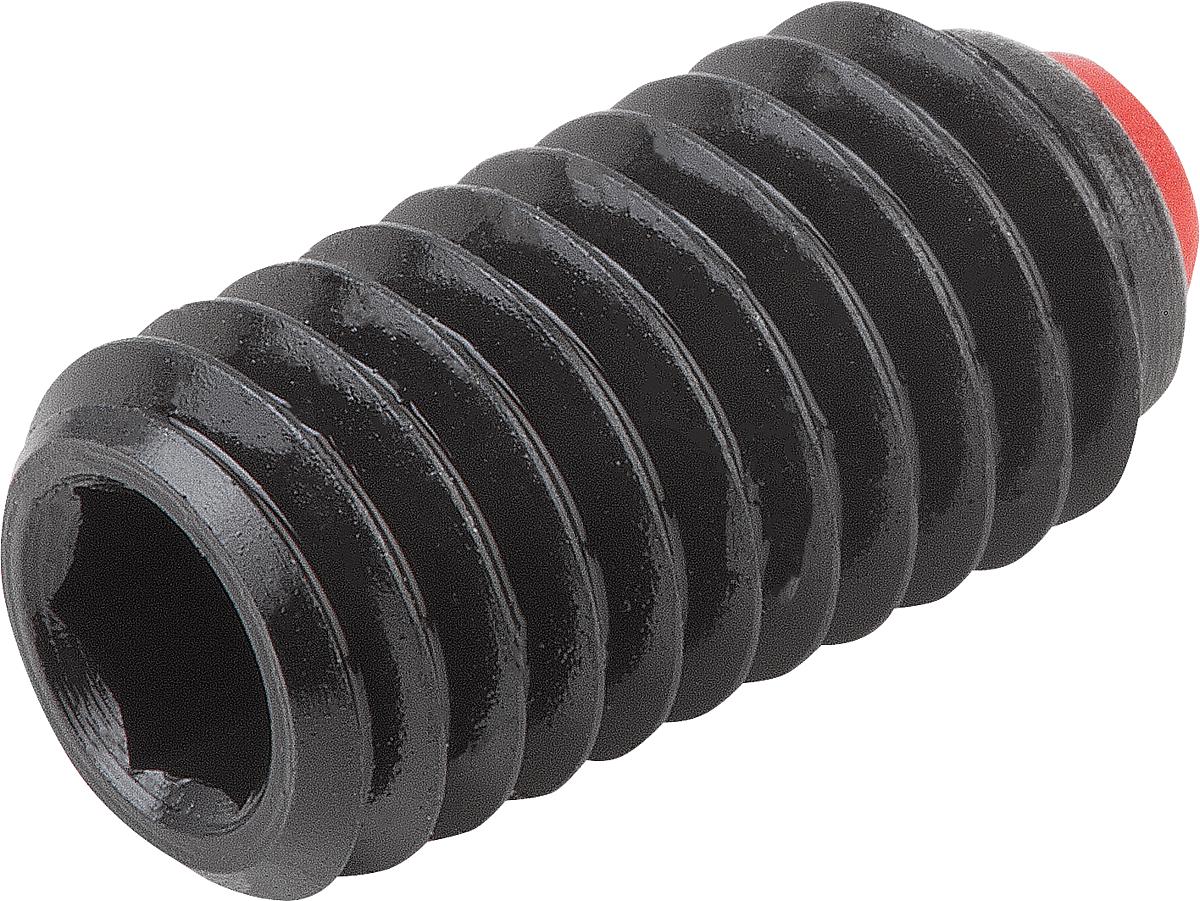

Norelem 07110-70520 KUGELDRUCKSCHRAUBE FORM C, OHNE KOPF, D1=M5, L2=19,8
D1:
M5
Form:
C - Kugel aus POM
L2:
19,6
Produktnummer:
10114862

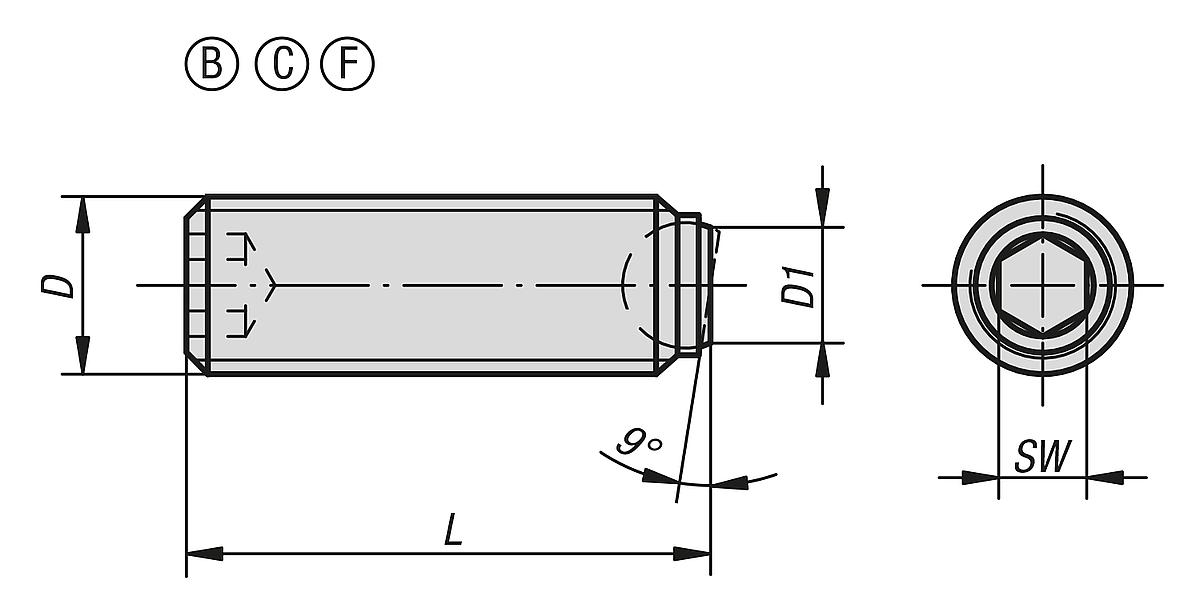

NLM 07110_B_C u. F Kugeldruckschrauben ohne Kopf, mit abgeflachter Kugel
Beschreibung
Kugeldruckschrauben LE70183 mit der abgeflachten Kugel Form B, C oder F können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Form B: Kugel aus Stahl
Form C: Kugel aus POM
Form F: Kugel aus Stahl, geriffelt
Werkstoff, Ausführung:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank oder POM.
Bestellbeispiel:
LE70183 07110-41012
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Form B: Kugel aus Stahl
Form C: Kugel aus POM
Form F: Kugel aus Stahl, geriffelt
Werkstoff, Ausführung:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank oder POM.
Bestellbeispiel:
LE70183 07110-41012
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 0,5 |
|---|---|
| D1: | M5 |
| D3: | 2,1 |
| Form: | C - Kugel aus POM |
| Gewicht ca. g: | 1,9 |
| Kugel Ø: | 3 |
| L2: | 19,6 |
| SW: | 2,5 |
Dokumente
1
| Variante | D1 | L2 | Form | Preis |
|---|---|---|---|---|
|
10114865 (07110-70610) |
M6 | 10,1 | C - Kugel aus POM | ab 2,94 € |
|
10114866 (07110-70612) |
M6 | 12,1 | C - Kugel aus POM | ab 2,94 € |
|
10114867 (07110-70616) |
M6 | 16,1 | C - Kugel aus POM | ab 2,94 € |
|
10114868 (07110-70620) |
M6 | 20,1 | C - Kugel aus POM | ab 3,03 € |
|
10114869 (07110-70625) |
M6 | 25,1 | C - Kugel aus POM | ab 3,03 € |
|
10114806 (07110-20610) |
M6 | 10,1 | B - Kugel aus Stahl | ab 3,09 € |
|
10114807 (07110-20612) |
M6 | 12,1 | B - Kugel aus Stahl | ab 3,09 € |
|
10114808 (07110-20616) |
M6 | 16,1 | B - Kugel aus Stahl | ab 3,09 € |
|
10114809 (07110-20620) |
M6 | 20,1 | B - Kugel aus Stahl | ab 3,09 € |
|
10114795 (07110-2046) |
M4 | 5,8 | B - Kugel aus Stahl | ab 3,10 € |
|
10114796 (07110-2048) |
M4 | 7,8 | B - Kugel aus Stahl | ab 3,10 € |
|
10114856 (07110-70416) |
M4 | 15,8 | C - Kugel aus POM | ab 3,10 € |
|
10114859 (07110-70510) |
M5 | 9,6 | C - Kugel aus POM | ab 3,10 € |
|
10114864 (07110-7058) |
M5 | 7,6 | C - Kugel aus POM | ab 3,10 € |
|
10114810 (07110-20625) |
M6 | 25,1 | B - Kugel aus Stahl | ab 3,12 € |
|
10114797 (07110-20410) |
M4 | 9,8 | B - Kugel aus Stahl | ab 3,13 € |
|
10114798 (07110-20412) |
M4 | 11,8 | B - Kugel aus Stahl | ab 3,13 € |
|
10114799 (07110-20416) |
M4 | 15,8 | B - Kugel aus Stahl | ab 3,15 € |
|
10114860 (07110-70512) |
M5 | 11,6 | C - Kugel aus POM | ab 3,15 € |
|
10114861 (07110-70516) |
M5 | 15,6 | C - Kugel aus POM | ab 3,15 € |
|
10114862 (07110-70520) |
M5 | 19,6 | C - Kugel aus POM | ab 3,15 € |
|
10114800 (07110-2058) |
M5 | 7,6 | B - Kugel aus Stahl | ab 3,18 € |
|
10114801 (07110-20510) |
M5 | 9,6 | B - Kugel aus Stahl | ab 3,18 € |
|
10114811 (07110-20650) |
M6 | 50,1 | B - Kugel aus Stahl | ab 3,19 € |
|
10114854 (07110-70410) |
M4 | 9,8 | C - Kugel aus POM | ab 3,23 € |
|
10114855 (07110-70412) |
M4 | 11,8 | C - Kugel aus POM | ab 3,23 € |
|
10114857 (07110-7046) |
M4 | 5,8 | C - Kugel aus POM | ab 3,23 € |
|
10114858 (07110-7048) |
M4 | 7,8 | C - Kugel aus POM | ab 3,23 € |
|
10114863 (07110-70525) |
M5 | 24,6 | C - Kugel aus POM | ab 3,23 € |
|
10114870 (07110-70810) |
M8 | 10,3 | C - Kugel aus POM | ab 3,23 € |
|
10114871 (07110-70812) |
M8 | 12,3 | C - Kugel aus POM | ab 3,23 € |
|
10114872 (07110-70816) |
M8 | 16,3 | C - Kugel aus POM | ab 3,23 € |
|
10114812 (07110-20660) |
M6 | 60,1 | B - Kugel aus Stahl | ab 3,25 € |
|
10114802 (07110-20512) |
M5 | 11,6 | B - Kugel aus Stahl | ab 3,30 € |
|
10114803 (07110-20516) |
M5 | 15,6 | B - Kugel aus Stahl | ab 3,30 € |
|
10114873 (07110-70820) |
M8 | 20,3 | C - Kugel aus POM | ab 3,32 € |
|
10114874 (07110-70825) |
M8 | 25,3 | C - Kugel aus POM | ab 3,32 € |
|
10114875 (07110-70830) |
M8 | 30,3 | C - Kugel aus POM | ab 3,36 € |
|
10114814 (07110-20810) |
M8 | 10,3 | B - Kugel aus Stahl | ab 3,41 € |
|
10114815 (07110-20812) |
M8 | 12,3 | B - Kugel aus Stahl | ab 3,41 € |
|
10114816 (07110-20816) |
M8 | 16,3 | B - Kugel aus Stahl | ab 3,41 € |
|
10114817 (07110-20820) |
M8 | 20,3 | B - Kugel aus Stahl | ab 3,41 € |
|
10114804 (07110-20520) |
M5 | 19,6 | B - Kugel aus Stahl | ab 3,43 € |
|
10114805 (07110-20525) |
M5 | 24,6 | B - Kugel aus Stahl | ab 3,43 € |
|
10114818 (07110-20825) |
M8 | 25,3 | B - Kugel aus Stahl | ab 3,43 € |
|
10114819 (07110-20830) |
M8 | 30,3 | B - Kugel aus Stahl | ab 3,43 € |
|
10114820 (07110-20850) |
M8 | 50,3 | B - Kugel aus Stahl | ab 3,45 € |
|
10114821 (07110-20860) |
M8 | 60,3 | B - Kugel aus Stahl | ab 3,45 € |
|
10114822 (07110-20880) |
M8 | 80,3 | B - Kugel aus Stahl | ab 3,51 € |
|
10327053 (07110-20430) |
M4 | 29,8 | B - Kugel aus Stahl | ab 3,63 € |
|
10114823 (07110-21012) |
M10 | 12,3 | B - Kugel aus Stahl | ab 3,88 € |
|
10114824 (07110-21016) |
M10 | 16,3 | B - Kugel aus Stahl | ab 3,88 € |
|
10114825 (07110-21020) |
M10 | 20,3 | B - Kugel aus Stahl | ab 3,88 € |
|
10114826 (07110-21025) |
M10 | 25,3 | B - Kugel aus Stahl | ab 3,94 € |
|
10114813 (07110-20680) |
M6 | 80,1 | B - Kugel aus Stahl | ab 4,11 € |
|
10114827 (07110-21035) |
M10 | 35,3 | B - Kugel aus Stahl | ab 4,13 € |
|
10114828 (07110-21216) |
M12 | 16,2 | B - Kugel aus Stahl | ab 5,22 € |
|
10114829 (07110-21220) |
M12 | 20,2 | B - Kugel aus Stahl | ab 5,25 € |
|
10114830 (07110-21230) |
M12 | 30,2 | B - Kugel aus Stahl | ab 5,89 € |
|
10114831 (07110-21240) |
M12 | 40,2 | B - Kugel aus Stahl | ab 6,30 € |
|
10114832 (07110-21620) |
M16 | 20 | B - Kugel aus Stahl | ab 8,32 € |
|
10114833 (07110-21625) |
M16 | 25 | B - Kugel aus Stahl | ab 8,50 € |
|
10114834 (07110-21635) |
M16 | 35 | B - Kugel aus Stahl | ab 9,11 € |
|
10114835 (07110-21650) |
M16 | 50 | B - Kugel aus Stahl | ab 9,96 € |
|
10114836 (07110-22030) |
M20 | 30 | B - Kugel aus Stahl | ab 14,96 € |
|
10114837 (07110-22040) |
M20 | 40 | B - Kugel aus Stahl | ab 15,14 € |
|
10114838 (07110-22060) |
M20 | 60 | B - Kugel aus Stahl | ab 15,74 € |
|
10114842 (07110-41012) |
M10 | 12,3 | F - Kugel aus Stahl, geriffelt | ab 16,37 € |
|
10114843 (07110-41016) |
M10 | 16,3 | F - Kugel aus Stahl, geriffelt | ab 16,37 € |
|
10114844 (07110-41025) |
M10 | 25,3 | F - Kugel aus Stahl, geriffelt | ab 16,37 € |
|
10114845 (07110-41035) |
M10 | 35,3 | F - Kugel aus Stahl, geriffelt | ab 16,56 € |
|
10114846 (07110-41216) |
M12 | 16,2 | F - Kugel aus Stahl, geriffelt | ab 17,79 € |
|
10114847 (07110-41220) |
M12 | 20,2 | F - Kugel aus Stahl, geriffelt | ab 17,79 € |
|
10114848 (07110-41230) |
M12 | 30,2 | F - Kugel aus Stahl, geriffelt | ab 18,11 € |
|
10114849 (07110-41240) |
M12 | 40,2 | F - Kugel aus Stahl, geriffelt | ab 18,25 € |
|
10114839 (07110-22435) |
M24 | 35 | B - Kugel aus Stahl | ab 20,14 € |
|
10114850 (07110-41620) |
M16 | 20 | F - Kugel aus Stahl, geriffelt | ab 20,73 € |
|
10114851 (07110-41625) |
M16 | 25 | F - Kugel aus Stahl, geriffelt | ab 20,73 € |
|
10114840 (07110-22450) |
M24 | 50 | B - Kugel aus Stahl | ab 21,07 € |
|
10114852 (07110-41635) |
M16 | 35 | F - Kugel aus Stahl, geriffelt | ab 21,07 € |
|
10114853 (07110-41650) |
M16 | 50 | F - Kugel aus Stahl, geriffelt | ab 21,22 € |
|
10114841 (07110-22480) |
M24 | 80 | B - Kugel aus Stahl | ab 23,85 € |
