Produktnummer:
10115558
Herstellernummer:
07131-06
Hersteller:
Norelem

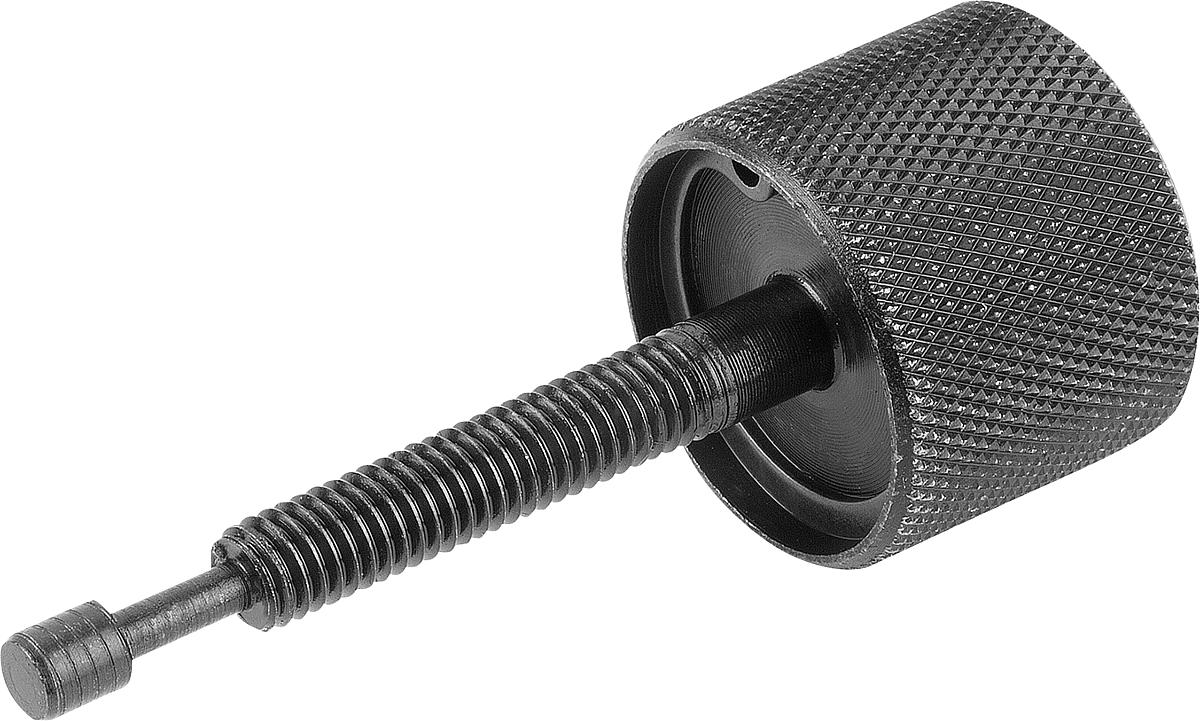

Norelem 07131-06 DREHMOMENTSCHRAUBE M. NUTENKUPPL., D=M6
D:
M6
D1:
25
D2:
4,7
D3:
2,5
F1 (N):
40
F2 (N):
800
Gewicht ca. g:
70
L:
45
L1:
20
L2:
8
L3:
5
Produktnummer:
10115558
NLM 07131 Drehmomentschrauben mit Nutenkupplung
Beschreibung
Werkstoff:
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07131-06
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07131-06
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
Eigenschaften

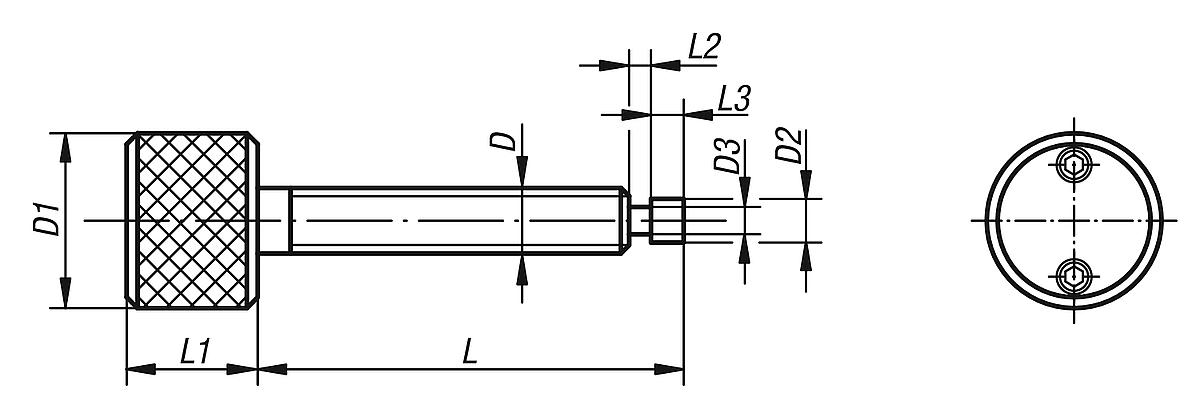

| D: | M6 |
|---|---|
| D1: | 25 |
| D2: | 4,7 |
| D3: | 2,5 |
| F1 (N): | 40 |
| F2 (N): | 800 |
| Gewicht ca. g: | 70 |
| L: | 45 |
| L1: | 20 |
| L2: | 8 |
| L3: | 5 |
Dokumente
1
| Variante | L1 | D1 | L | D | L2 | L3 | D2 | Gewicht ca. g | D3 | F1 (N) | F2 (N) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115558 (07131-06) |
20 | 25 | 45 | M6 | 8 | 5 | 4,7 | 70 | 2,5 | 40 | 800 | ab 101,19 € |
|
10115559 (07131-10) |
20 | 25 | 45 | M10 | 8 | 5 | 7,7 | 85 | 4,5 | 40 | 550 | ab 144,51 € |
