Produktnummer:
10115559
Herstellernummer:
07131-10
Hersteller:
Norelem

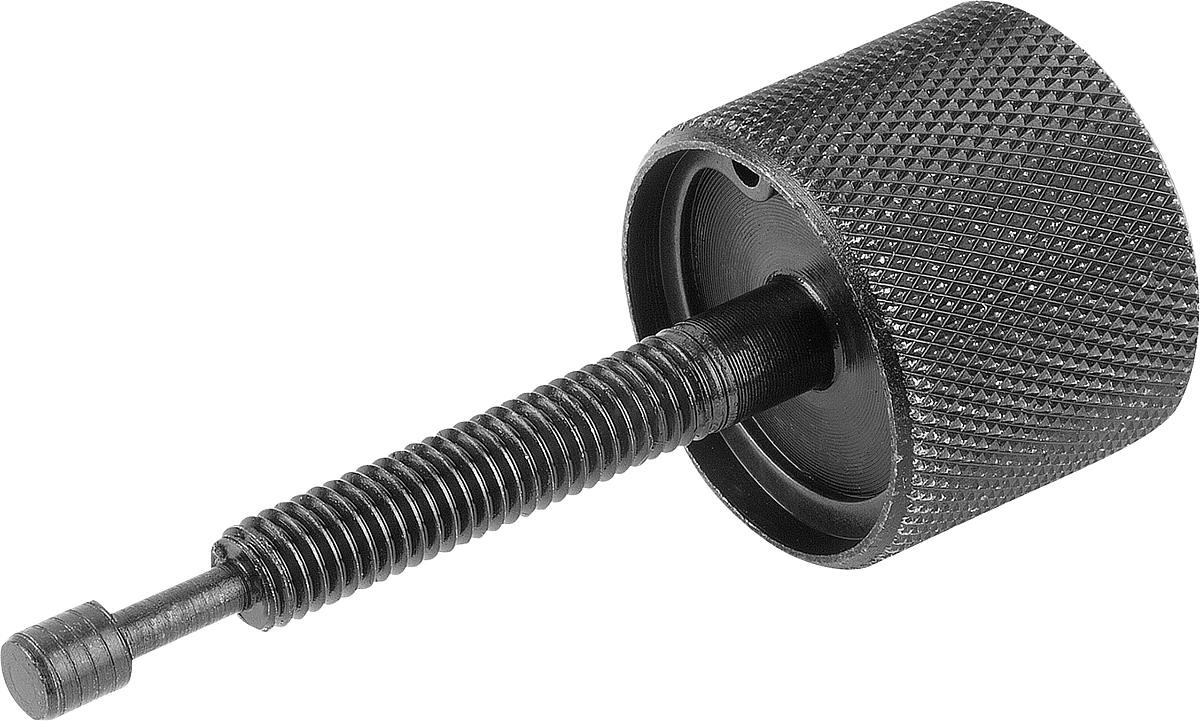

Norelem 07131-10 DREHMOMENTSCHRAUBE M. NUTENKUPPL., D=M10
D:
M10
D1:
25
D2:
7,7
D3:
4,5
F1 (N):
40
F2 (N):
550
Gewicht ca. g:
85
L:
45
L1:
20
L2:
8
L3:
5
Produktnummer:
10115559

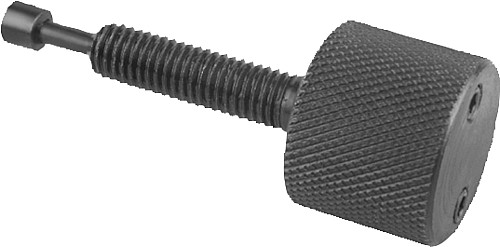

NLM 07131 Drehmomentschrauben mit Nutenkupplung
Beschreibung
Werkstoff:
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07131-06
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07131-06
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.

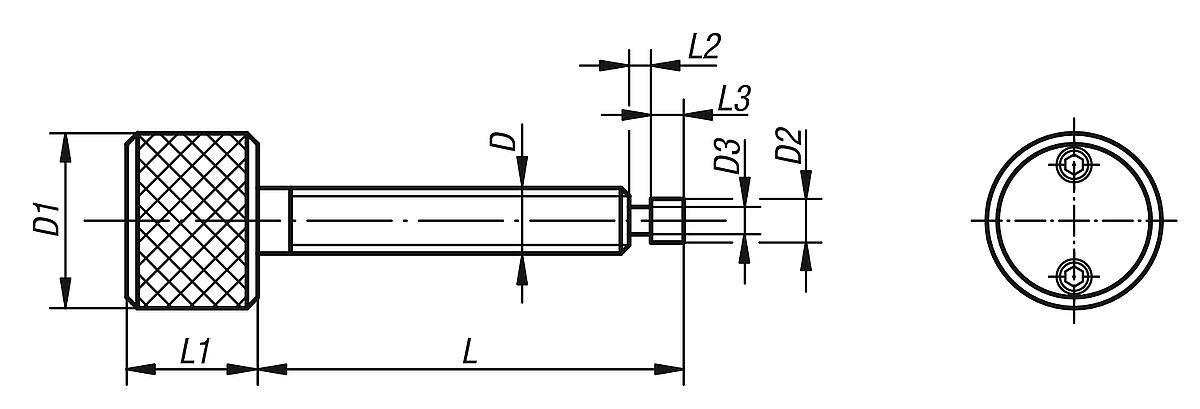

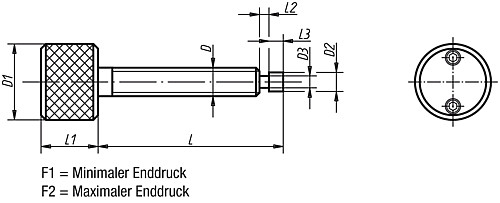

Eigenschaften
| D: | M10 |
|---|---|
| D1: | 25 |
| D2: | 7,7 |
| D3: | 4,5 |
| F1 (N): | 40 |
| F2 (N): | 550 |
| Gewicht ca. g: | 85 |
| L: | 45 |
| L1: | 20 |
| L2: | 8 |
| L3: | 5 |
Dokumente
1
| Variante | D | D1 | D2 | D3 | F1 (N) | F2 (N) | Gewicht ca. g | L | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115558 (07131-06) |
M6 | 25 | 4,7 | 2,5 | 40 | 800 | 70 | 45 | 20 | 8 | 5 | ab 101,19 € |
|
10115559 (07131-10) |
M10 | 25 | 7,7 | 4,5 | 40 | 550 | 85 | 45 | 20 | 8 | 5 | ab 144,51 € |
