Produktnummer:
10115561
Herstellernummer:
07132-10
Hersteller:
Norelem

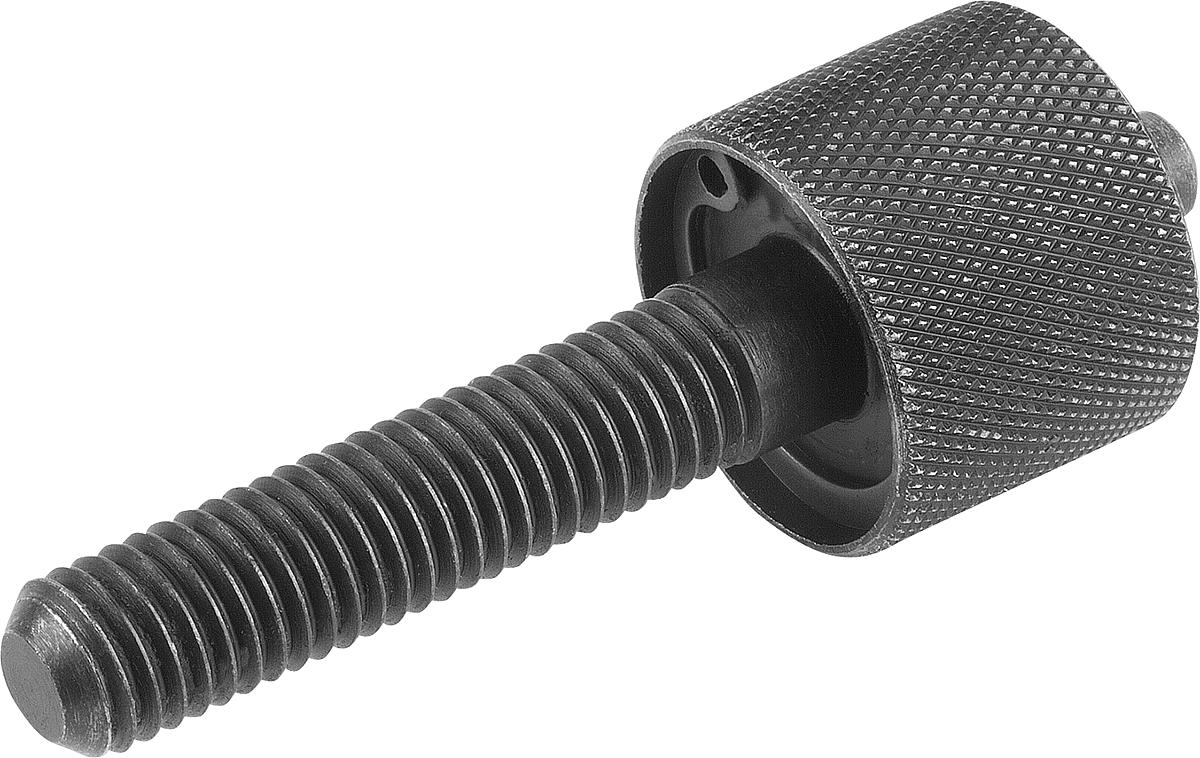

Norelem 07132-10 DREHMOMENTSCHRAUBE M. AUFLAGEBOCK, D=M10
D:
M10
D1:
25
D2:
6
F1 (N):
40
F2 (N):
550
Gewicht ca. g:
90
L:
45
L1:
20
L2:
8
Produktnummer:
10115561
NLM 07132 Drehmomentschrauben mit Auflagebock
Beschreibung
Werkstoff:
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07132-06
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
Automatenstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07132-06
Hinweis:
Das erforderliche Drehmoment der Rändelschraube wird durch zwei federnde Kugeldruckelemente erzeugt. Sobald der gewünschte Enddruck, der einstellbar ist, erreicht wird, läuft der Kordelgriff frei.
Die Einstellung des Enddrucks erfolgt über die im Kopf befindlichen Gewindestifte.
Eigenschaften

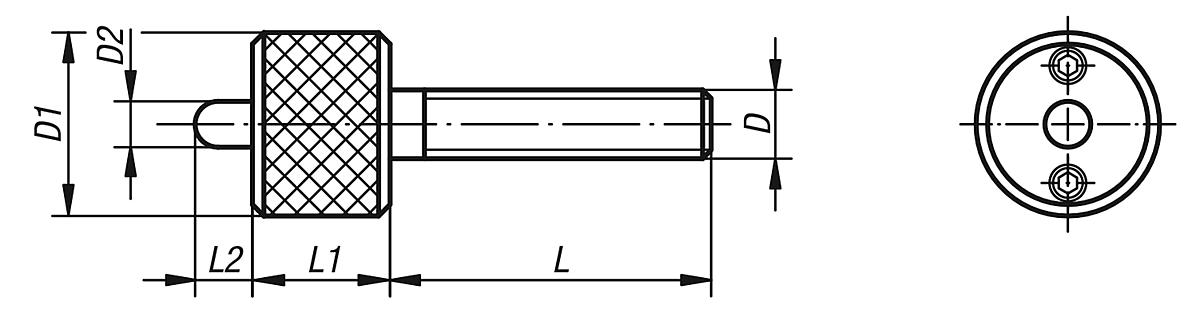

| D: | M10 |
|---|---|
| D1: | 25 |
| D2: | 6 |
| F1 (N): | 40 |
| F2 (N): | 550 |
| Gewicht ca. g: | 90 |
| L: | 45 |
| L1: | 20 |
| L2: | 8 |
Dokumente
1
| Variante | L1 | D1 | L | D | L2 | D2 | Gewicht ca. g | F1 (N) | F2 (N) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10115560 (07132-06) |
20 | 25 | 45 | M6 | 8 | 6 | 75 | 40 | 800 | ab 73,18 € |
|
10115561 (07132-10) |
20 | 25 | 45 | M10 | 8 | 6 | 90 | 40 | 550 | ab 92,94 € |
|
10115562 (07132-12) |
20 | 25 | 45 | M12 | 8 | 6 | 105 | 40 | 450 | ab 92,94 € |
