Produktnummer:
10115469
Herstellernummer:
07143-12086
Hersteller:
Norelem

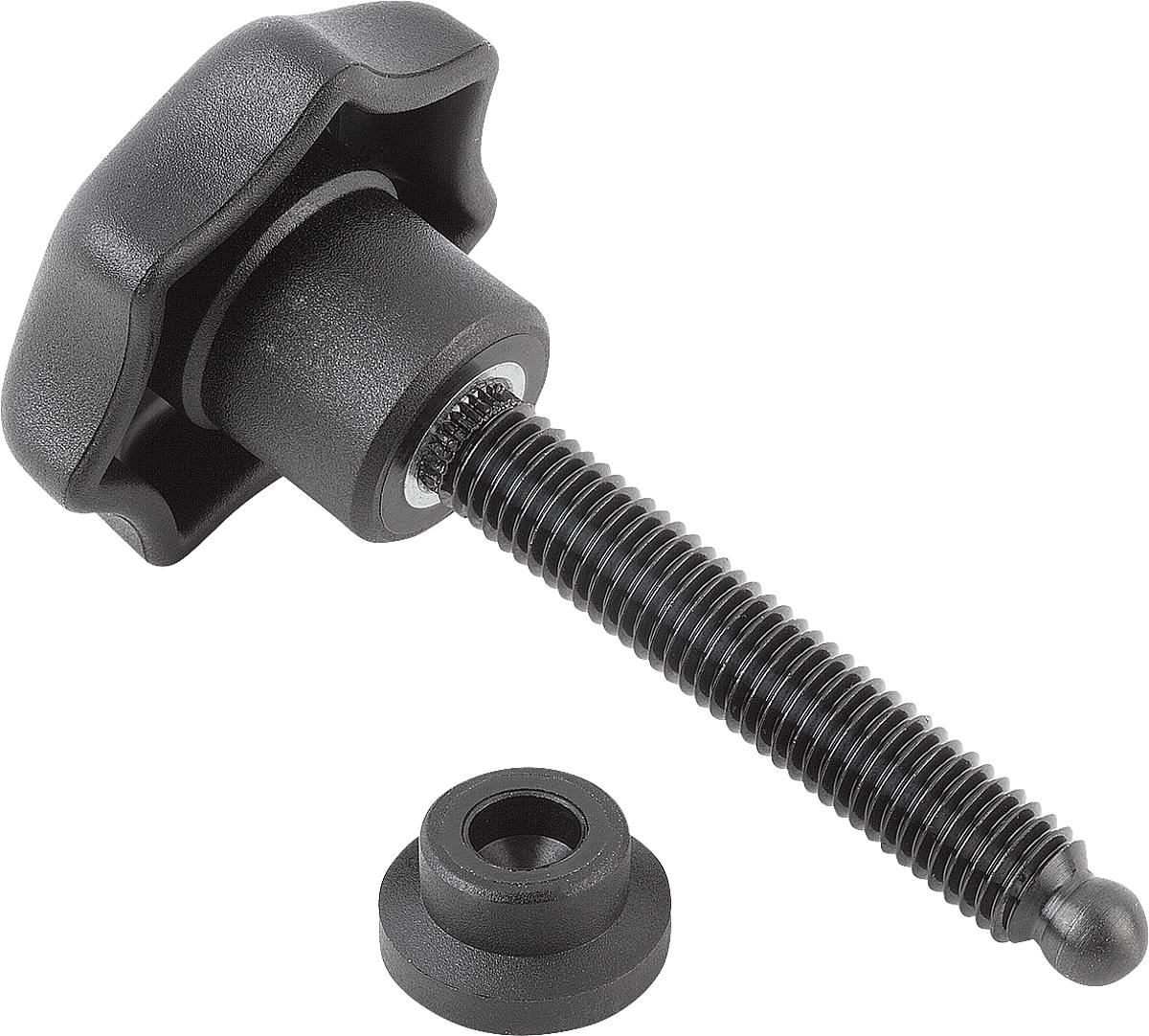

Norelem 07143-12086 DRUCKSPINDEL M12, L=86,8, GEWINDESTIFT L1= L 6,8 MM
D:
M12
D1:
25
D2:
63
D3:
26
H:
40
H1:
21
H2:
5
H3:
13
L:
86
Produktnummer:
10115469

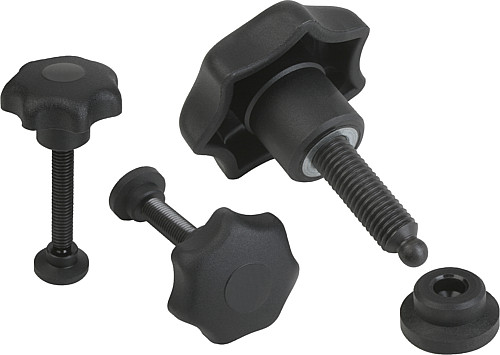

NLM 07143 Druckspindeln
Beschreibung
Werkstoff, Ausführung:
Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Gewindestift: Stahl, Festigkeitsklasse 5.8, brüniert.
Druckstück: Kunststoff PA 6, schwarz.
Bestellbeispiel:
nlm 07143-06053
Hinweis:
Das Druckstück wird lose mitgeliefert. Dieses kann durch einfaches Eindrücken mit der Gewindespindel verbunden werden.
Sterngriff: Thermoplast, schwarz. Buchse Stahl, verzinkt und blau chromatiert.
Gewindestift: Stahl, Festigkeitsklasse 5.8, brüniert.
Druckstück: Kunststoff PA 6, schwarz.
Bestellbeispiel:
nlm 07143-06053
Hinweis:
Das Druckstück wird lose mitgeliefert. Dieses kann durch einfaches Eindrücken mit der Gewindespindel verbunden werden.

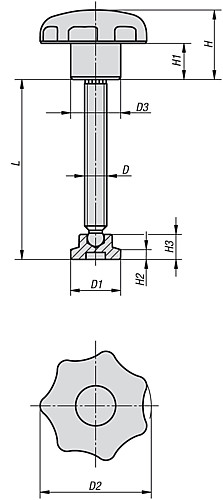

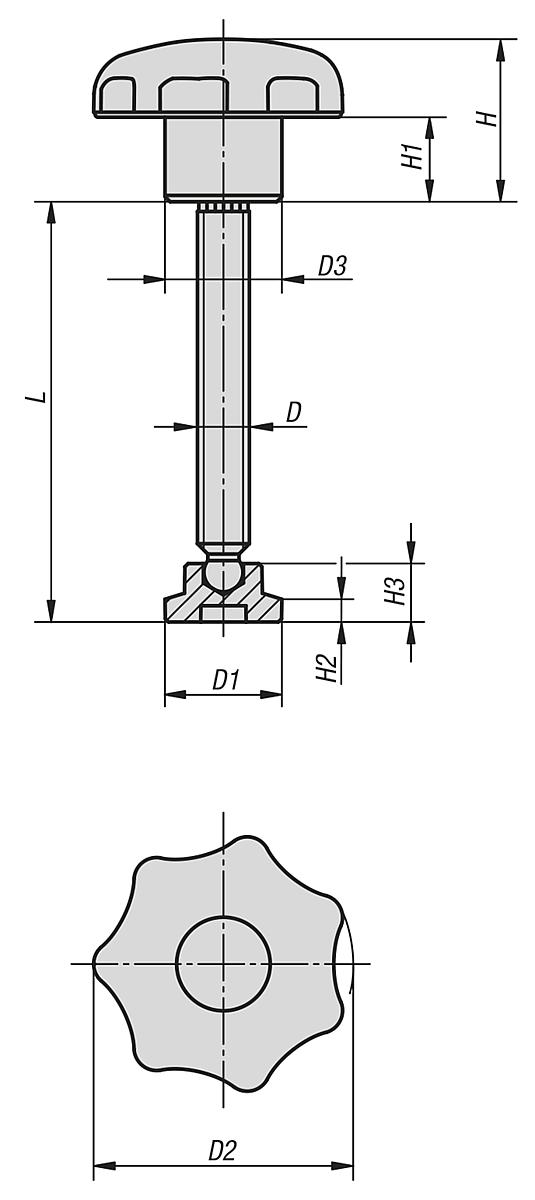

Eigenschaften
| D: | M12 |
|---|---|
| D1: | 25 |
| D2: | 63 |
| D3: | 26 |
| H: | 40 |
| H1: | 21 |
| H2: | 5 |
| H3: | 13 |
| L: | 86 |
Dokumente
1
| Variante | H | D1 | D | D2 | H2 | H1 | D3 | L | H3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10115466 (07143-06053) |
20 | 15 | M6 | 32 | 2,5 | 10 | 14 | 53,8 | 7,6 | ab 3,10 € |
|
10115467 (07143-08064) |
25 | 18 | M8 | 40 | 3,5 | 13 | 18 | 64,6 | 9 | ab 4,25 € |
|
10115468 (07143-10070) |
32 | 21 | M10 | 50 | 4 | 17 | 22 | 70,1 | 11 | ab 5,15 € |
|
10115469 (07143-12086) |
40 | 25 | M12 | 63 | 5 | 21 | 26 | 86 | 13 | ab 6,83 € |
