Produktnummer:
10114480
Herstellernummer:
07535-25X60
Hersteller:
Norelem

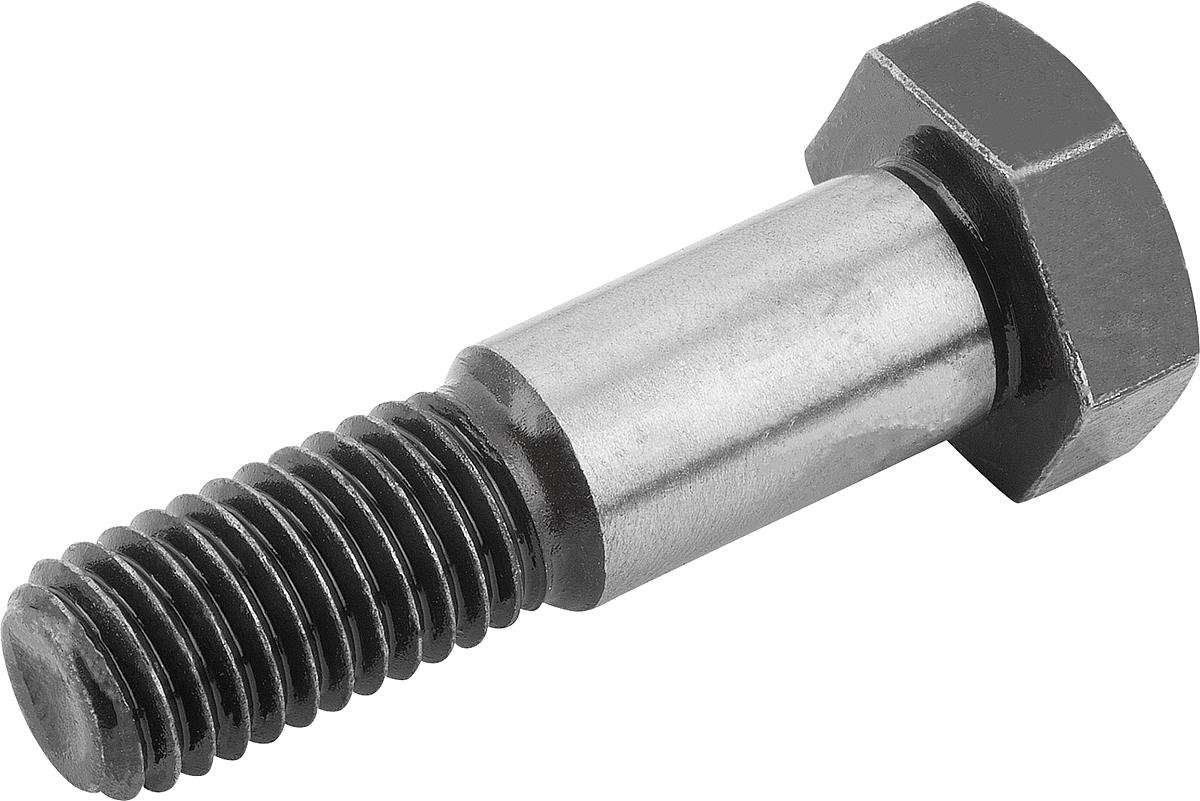

Norelem 07535-25X60 SECHSKANT PASSSCHRAUBE DIN 609, D1=25, L=60
(B) Hilfsmaß:
36,5
D:
M24
D1:
25
E:
39,35
K:
15
L:
60
SW:
36
Y:
19
Produktnummer:
10114480

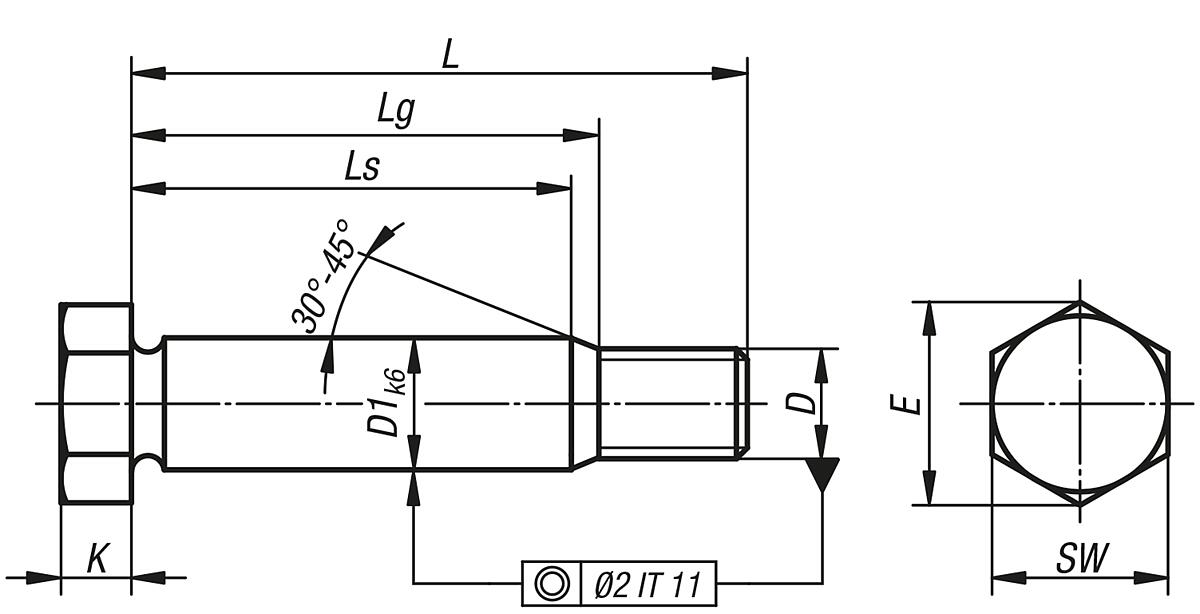

NLM 07535 Sechskant Passschrauben mit langem Gewindezapfen DIN 609
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Festigkeitsklasse 8.8, brüniert. Schaftdurchmesser geschliffen.
Bestellbeispiel:
nlm 07535-09X40 (Länge L mit angeben)
Hinweis:
Sechskant-Passschrauben werden eingesetzt, wenn die Schraubverbindung Querkräfte aufnehmen muss oder wenn die Lage der Werkstücke zueinander gesichert werden soll.
Stahl.
Ausführung:
Festigkeitsklasse 8.8, brüniert. Schaftdurchmesser geschliffen.
Bestellbeispiel:
nlm 07535-09X40 (Länge L mit angeben)
Hinweis:
Sechskant-Passschrauben werden eingesetzt, wenn die Schraubverbindung Querkräfte aufnehmen muss oder wenn die Lage der Werkstücke zueinander gesichert werden soll.
Eigenschaften
| (B) Hilfsmaß: | 36,5 |
|---|---|
| D: | M24 |
| D1: | 25 |
| E: | 39,35 |
| K: | 15 |
| L: | 60 |
| SW: | 36 |
| Y: | 19 |
Dokumente
1
| Variante | (B) Hilfsmaß | D | D1 | E | K | L | SW | Y | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10114449 (07535-11X45) |
17,5 | M10 | 11 | 17,77 | 6,4 | 45 | 17 | 25 | ab 1,06 € |
|
10114439 (07535-09X25) |
14,5 | M8 | 9 | 14,38 | 5,3 | 25 | 13 | 8 | ab 1,18 € |
|
10114448 (07535-11X40) |
17,5 | M10 | 11 | 17,77 | 6,4 | 40 | 17 | 20 | ab 1,22 € |
|
10114440 (07535-09X30) |
14,5 | M8 | 9 | 14,38 | 5,3 | 30 | 13 | 13 | ab 1,27 € |
|
10114446 (07535-11X30) |
17,5 | M10 | 11 | 17,77 | 6,4 | 30 | 17 | 10 | ab 1,32 € |
|
10114442 (07535-09X40) |
14,5 | M8 | 9 | 14,38 | 5,3 | 40 | 13 | 23 | ab 1,34 € |
|
10114447 (07535-11X35) |
17,5 | M10 | 11 | 17,77 | 6,4 | 35 | 17 | 15 | ab 1,36 € |
|
10114444 (07535-09X50) |
14,5 | M8 | 9 | 14,38 | 5,3 | 50 | 13 | 33 | ab 1,43 € |
|
10114443 (07535-09X45) |
14,5 | M8 | 9 | 14,38 | 5,3 | 45 | 13 | 28 | ab 1,46 € |
|
10114441 (07535-09X35) |
14,5 | M8 | 9 | 14,38 | 5,3 | 35 | 13 | 18 | ab 1,47 € |
|
10114450 (07535-11X50) |
17,5 | M10 | 11 | 17,77 | 6,4 | 50 | 17 | 30 | ab 1,52 € |
|
10114451 (07535-11X60) |
19,5 | M10 | 11 | 17,77 | 6,4 | 60 | 17 | 38 | ab 1,52 € |
|
10114456 (07535-13X35) |
20,5 | M12 | 13 | 19,85 | 7,5 | 35 | 19 | 11,5 | ab 1,59 € |
|
10114458 (07535-13X45) |
20,5 | M12 | 13 | 19,85 | 7,5 | 45 | 19 | 21,5 | ab 1,75 € |
|
10114459 (07535-13X50) |
20,5 | M12 | 13 | 19,85 | 7,5 | 50 | 19 | 26,5 | ab 1,86 € |
|
10114445 (07535-09X60) |
16,5 | M8 | 9 | 14,38 | 5,3 | 60 | 13 | 41 | ab 1,87 € |
|
10114460 (07535-13X60) |
22,5 | M12 | 13 | 19,85 | 7,5 | 60 | 19 | 34,5 | ab 1,91 € |
|
10114457 (07535-13X40) |
20,5 | M12 | 13 | 19,85 | 7,5 | 40 | 19 | 16,5 | ab 1,92 € |
|
10114452 (07535-11X70) |
19,5 | M10 | 11 | 17,77 | 6,4 | 70 | 17 | 48 | ab 2,14 € |
|
10114453 (07535-11X80) |
19,5 | M10 | 11 | 17,77 | 6,4 | 80 | 17 | 58 | ab 2,17 € |
|
10114466 (07535-17X45) |
25 | M16 | 17 | 26,17 | 10 | 45 | 24 | 16,5 | ab 2,26 € |
|
10114461 (07535-13X70) |
22,5 | M12 | 13 | 19,85 | 7,5 | 70 | 19 | 44,5 | ab 2,64 € |
|
10114462 (07535-13X80) |
22,5 | M12 | 13 | 19,85 | 7,5 | 80 | 19 | 54,5 | ab 2,69 € |
|
10114463 (07535-13X90) |
22,5 | M12 | 13 | 19,85 | 7,5 | 90 | 19 | 64,5 | ab 2,78 € |
|
10114464 (07535-13X100) |
22,5 | M12 | 13 | 19,85 | 7,5 | 100 | 19 | 74,5 | ab 2,82 € |
|
10114467 (07535-17X50) |
25 | M16 | 17 | 26,17 | 10 | 50 | 24 | 21,5 | ab 2,93 € |
|
10114469 (07535-17X70) |
27 | M16 | 17 | 26,17 | 10 | 70 | 24 | 39,5 | ab 2,98 € |
|
10114454 (07535-11X90) |
19,5 | M10 | 11 | 17,77 | 6,4 | 90 | 17 | 68 | ab 3,06 € |
|
10114468 (07535-17X60) |
27 | M16 | 17 | 26,17 | 10 | 60 | 24 | 29,5 | ab 3,08 € |
|
10114465 (07535-17X40) |
25 | M16 | 17 | 26,17 | 10 | 40 | 24 | 11,5 | ab 3,25 € |
|
10114470 (07535-17X80) |
27 | M16 | 17 | 26,17 | 10 | 80 | 24 | 49,5 | ab 3,39 € |
|
10114471 (07535-17X90) |
27 | M16 | 17 | 26,17 | 10 | 90 | 24 | 59,5 | ab 4,11 € |
|
10114455 (07535-11X100) |
19,5 | M10 | 11 | 17,77 | 6,4 | 100 | 17 | 78 | ab 4,30 € |
|
10114472 (07535-17X100) |
27 | M16 | 17 | 26,17 | 10 | 100 | 24 | 69,5 | ab 4,60 € |
|
10114474 (07535-21X60) |
30,5 | M20 | 21 | 32,95 | 12,5 | 60 | 30 | 25,5 | ab 4,61 € |
|
10114473 (07535-21X50) |
28,5 | M20 | 21 | 32,95 | 12,5 | 50 | 30 | 17,5 | ab 4,62 € |
|
10114475 (07535-21X70) |
30,5 | M20 | 21 | 32,95 | 12,5 | 70 | 30 | 35,5 | ab 4,92 € |
|
10114480 (07535-25X60) |
36,5 | M24 | 25 | 39,35 | 15 | 60 | 36 | 19 | ab 5,24 € |
|
10114478 (07535-21X100) |
30,5 | M20 | 21 | 32,95 | 12,5 | 100 | 30 | 65,5 | ab 5,25 € |
|
10114476 (07535-21X80) |
30,5 | M20 | 21 | 32,95 | 12,5 | 80 | 30 | 45,5 | ab 5,26 € |
|
10114477 (07535-21X90) |
30,5 | M20 | 21 | 32,95 | 12,5 | 90 | 30 | 55,5 | ab 5,61 € |
|
10114481 (07535-25X70) |
36,5 | M24 | 25 | 39,35 | 15 | 70 | 36 | 29 | ab 5,92 € |
|
10114482 (07535-25X80) |
36,5 | M24 | 25 | 39,35 | 15 | 80 | 36 | 39 | ab 6,17 € |
|
10114479 (07535-21X120) |
30,5 | M20 | 21 | 32,95 | 12,5 | 120 | 30 | 85,5 | ab 6,24 € |
|
10114483 (07535-25X90) |
36,5 | M24 | 25 | 39,35 | 15 | 90 | 36 | 49 | ab 6,42 € |
|
10114484 (07535-25X100) |
36,5 | M24 | 25 | 39,35 | 15 | 100 | 36 | 59 | ab 6,81 € |
|
10114485 (07535-25X120) |
36,5 | M24 | 25 | 39,35 | 15 | 120 | 36 | 79 | ab 7,25 € |
