Produktnummer:
10115924
Herstellernummer:
07730-1201
Hersteller:
Norelem

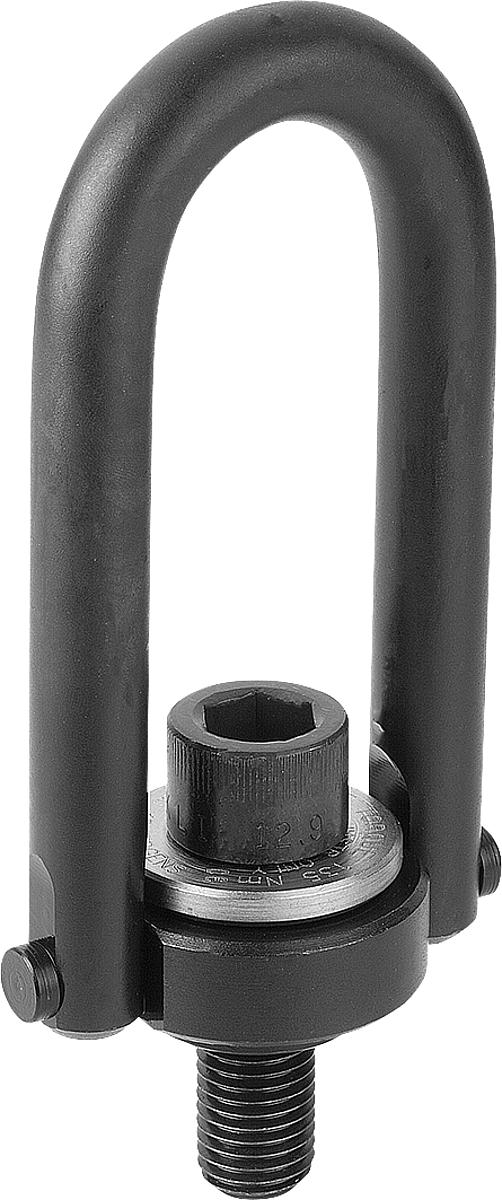

Norelem 07730-1201 LASTBÜGEL D=M20, LANGE AUSFÜHRUNG
Ausführung:
lang
D:
M20
Produktnummer:
10115924
NLM 07730 Lastbügel
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07730-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen, und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 07730-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen.
Jedem Lastbügel ist ein Sicherheitsdatenblatt für die Installation beigelegt.
Keine Abstandsscheiben zwischen Buchsenflansch und Auflagefläche verwenden.
Die Schrauben sind mit dem angegebenen Drehmoment festzuziehen, und in regelmäßigen Zeitabständen zu prüfen bzw. nachzuziehen. Nach der Montage ist zu überprüfen, ob sich der Bügel in alle Richtungen frei schwenken und drehen läßt.
Vorsichtig anheben, Stoßbelastungen vermeiden.
Die auf dem Bügel eingestanzte Tragfähigkeit darf nicht überschritten werden.

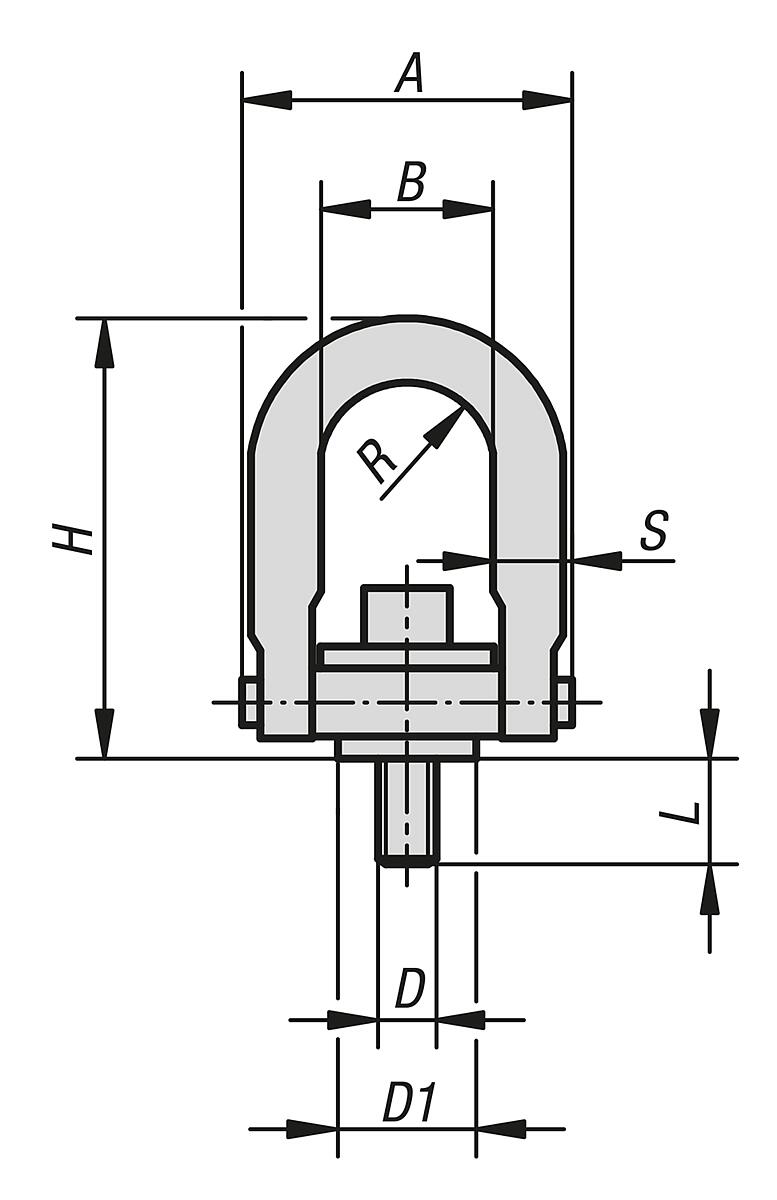

Eigenschaften
| A: | 89,4 |
|---|---|
| Anziehdrehmoment Nm: | 133 |
| Ausführung: | lang |
| B: | 46 |
| D: | M20 |
| D1: | 38,1 |
| H: | 170,7 |
| L: | 34 |
| R: | 22,4 |
| S: | 19 |
| max. Tragfähigkeit kg: | 2150 |
Dokumente
1
| Variante | D | Ausführung | Preis |
|---|---|---|---|
|
10115921 (07730-48) |
M48 | Standard | ab 1.044,10 € |
|
10115911 (07730-08) |
M8 | Standard | ab 90,50 € |
|
10115912 (07730-10) |
M10 | Standard | ab 90,50 € |
|
10115913 (07730-12) |
M12 | Standard | ab 107,85 € |
|
10115914 (07730-16) |
M16 | Standard | ab 107,85 € |
|
10115915 (07730-201) |
M20 | Standard | ab 130,32 € |
|
10115922 (07730-112) |
M12 | lang | ab 156,05 € |
|
10115923 (07730-116) |
M16 | lang | ab 156,05 € |
|
10115924 (07730-1201) |
M20 | lang | ab 156,05 € |
|
10115916 (07730-20) |
M20 | Standard | ab 230,98 € |
|
10115917 (07730-24) |
M24 | Standard | ab 230,98 € |
|
10115925 (07730-120) |
M20 | lang | ab 302,77 € |
|
10115926 (07730-124) |
M24 | lang | ab 302,77 € |
|
10115918 (07730-30) |
M30 | Standard | ab 554,07 € |
|
10115919 (07730-36) |
M36 | Standard | ab 758,47 € |
|
10115920 (07730-42) |
M42 | Standard | ab 909,89 € |
