Produktnummer:
10117488
Herstellernummer:
07784-1015
Hersteller:
Norelem
Norelem 07784-1015 AUFNAHMEBUCHSE FÜR KUGELTRAGBOLZEN, EDELSTAHL, D1=10

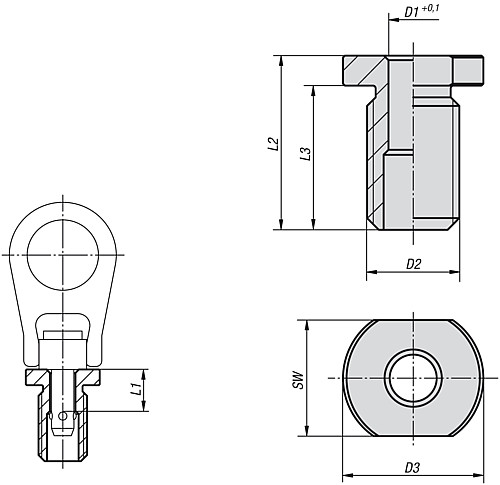

Anziehdrehmoment Nm:
36
D1:
10
D2:
M20x2,5
D3:
34,8
Gewicht ca. kg:
0,070
L1:
15
L2:
29
L3:
22
Passend zu:
07780-2110X15 / 07782-2810X15
SW:
26
Produktnummer:
10117488
NLM 07784 Aufnahmebuchsen Edelstahl für Kugeltragbolzen
Beschreibung
Werkstoff:
Edelstahl 1.4542, gehärtet und passiviert.
Bestellbeispiel:
nlm 07784-1015
Hinweis:

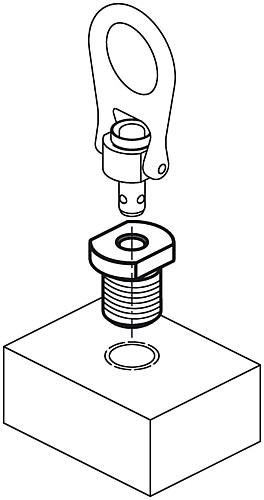

Die Aufnahmebuchsen erlauben eine sichere und schnelle Aufnahmemöglichkeit für Kugeltragbolzen. Sie bieten einen einfachen und prozesssicheren Einbau in unterschiedliche Trägermaterialien. Auch bei dünnwandigen Teilen und bei Sacklöchern verwendbar.
Sie sind korrosionsbeständig und verschleißarm.
Edelstahl 1.4542, gehärtet und passiviert.
Bestellbeispiel:
nlm 07784-1015
Hinweis:
Die Aufnahmebuchsen erlauben eine sichere und schnelle Aufnahmemöglichkeit für Kugeltragbolzen. Sie bieten einen einfachen und prozesssicheren Einbau in unterschiedliche Trägermaterialien. Auch bei dünnwandigen Teilen und bei Sacklöchern verwendbar.
Sie sind korrosionsbeständig und verschleißarm.
Eigenschaften
| Anziehdrehmoment Nm: | 36 |
|---|---|
| D1: | 10 |
| D2: | M20x2,5 |
| D3: | 34,8 |
| Gewicht ca. kg: | 0,070 |
| L1: | 15 |
| L2: | 29 |
| L3: | 22 |
| Passend zu: | 07780-2110X15 / 07782-2810X15 |
| SW: | 26 |
Dokumente
1
| Variante | Gewicht ca. kg | L1 | D1 | L2 | L3 | D2 | D3 | SW | Anziehdrehmoment Nm | Passend zu | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10117488 (07784-1015) |
0,070 | 15 | 10 | 29 | 22 | M20x2,5 | 34,8 | 26 | 36 | 07780-2110X15 / 07782-2810X15 | ab 31,25 € |
|
10117489 (07784-1215) |
0,090 | 15 | 12 | 37 | 28 | M22x2,5 | 34,8 | 30 | 50 | 07780-2112X15 / 07782-2812X15 | ab 33,14 € |
|
10117490 (07784-1615) |
0,140 | 15 | 16 | 41 | 31 | M27x3 | 41,2 | 32 | 69 | 07782-2816X15 | Auf Anfrage |
