Produktnummer:
10126722
Herstellernummer:
21031-050080
Hersteller:
Norelem

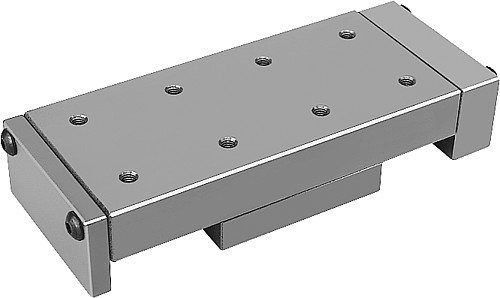

Norelem 21031-050080 SCHWALBENSCHWANZ SCHLITTENFÜHRUNG, B=50, L=80
A:
25
B:
50
B1:
49,5
C:
25
D:
15
E:
28
F (N):
109
Gewicht ca. kg:
0,720
I:
17,6
L:
80
L1:
50
M:
M4
Mx (Nm):
2
My (Nm):
6
Mz (Nm):
2
N:
M5
O:
14
R:
6
TA:
6
Tl:
4
Produktnummer:
10126722

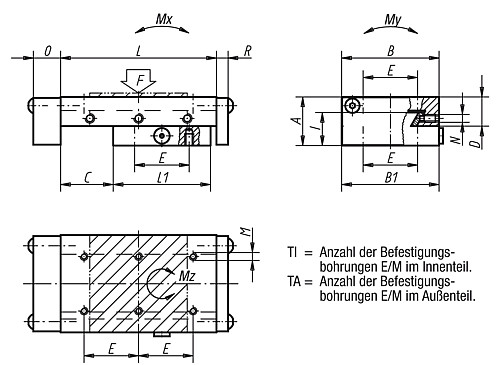

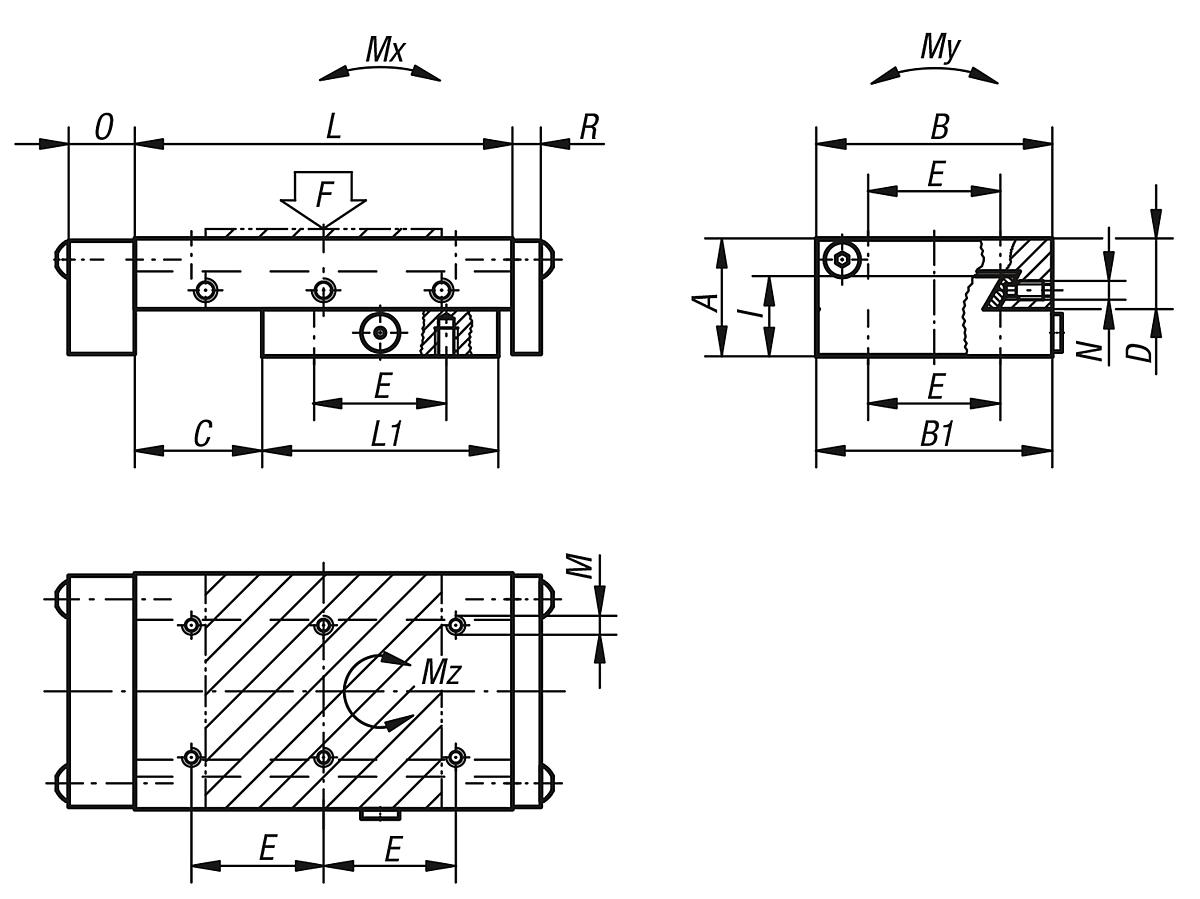

NLM 21031 Schwalbenschwanz Schlittenführungen mit Endanschlägen
Beschreibung
Werkstoff:
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21031-100135
Hinweis:
Anstelle der mittleren Stellschraube „N“ kann ein Klemmhebel 06460 eingesetzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für dynamische Belastung mit einer Lebensdauer von 1 Million Hüben ausgelegt.
Bei statischer Belastung ist der 10-fache Tabellenwert „F“ zulässig.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21031-100135
Hinweis:
Anstelle der mittleren Stellschraube „N“ kann ein Klemmhebel 06460 eingesetzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für dynamische Belastung mit einer Lebensdauer von 1 Million Hüben ausgelegt.
Bei statischer Belastung ist der 10-fache Tabellenwert „F“ zulässig.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
Eigenschaften
| A: | 25 |
|---|---|
| B: | 50 |
| B1: | 49,5 |
| C: | 25 |
| D: | 15 |
| E: | 28 |
| F (N): | 109 |
| Gewicht ca. kg: | 0,720 |
| I: | 17,6 |
| L: | 80 |
| L1: | 50 |
| M: | M4 |
| Mx (Nm): | 2 |
| My (Nm): | 6 |
| Mz (Nm): | 2 |
| N: | M5 |
| O: | 14 |
| R: | 6 |
| TA: | 6 |
| Tl: | 4 |
Dokumente
1
| Variante | A | B | B1 | C | D | E | F (N) | Gewicht ca. kg | I | L | L1 | M | Mx (Nm) | My (Nm) | Mz (Nm) | N | O | R | TA | Tl | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126722 (21031-050080) |
25 | 50 | 49,5 | 25 | 15 | 28 | 109 | 0,720 | 17,6 | 80 | 50 | M4 | 2 | 6 | 2 | M5 | 14 | 6 | 6 | 4 | ab 305,88 € |
|
10126723 (21031-050105) |
25 | 50 | 49,5 | 50 | 15 | 28 | 61 | 0,830 | 17,6 | 105 | 50 | M4 | 2 | 6 | 2 | M5 | 14 | 6 | 8 | 4 | ab 324,88 € |
|
10126724 (21031-075105) |
32 | 75 | 74,5 | 25 | 19,5 | 62 | 290 | 1,910 | 22,5 | 105 | 75 | M5 | 5 | 19 | 6 | M5 | 15 | 6 | 4 | 4 | ab 393,06 € |
|
10126725 (21031-075130) |
32 | 75 | 74,5 | 50 | 19,5 | 62 | 168 | 2,130 | 22,5 | 130 | 75 | M5 | 5 | 19 | 6 | M5 | 15 | 6 | 4 | 4 | ab 410,47 € |
|
10126726 (21031-100135) |
40 | 100 | 99,5 | 25 | 24 | 86 | 586 | 4,040 | 27,5 | 135 | 100 | M6 | 11 | 43 | 12 | M6 | 15 | 6 | 4 | 4 | ab 494,48 € |
|
10126727 (21031-100160) |
40 | 100 | 99,5 | 50 | 24 | 86 | 351 | 4,380 | 27,5 | 160 | 100 | M6 | 11 | 43 | 12 | M6 | 15 | 6 | 4 | 4 | ab 530,93 € |
|
10126728 (21031-100260) |
40 | 100 | 99,5 | 100 | 24 | 86 | 395 | 6,460 | 27,5 | 260 | 150 | M6 | 23 | 63 | 26 | M6 | 15 | 6 | 6 | 4 | ab 713,16 € |
