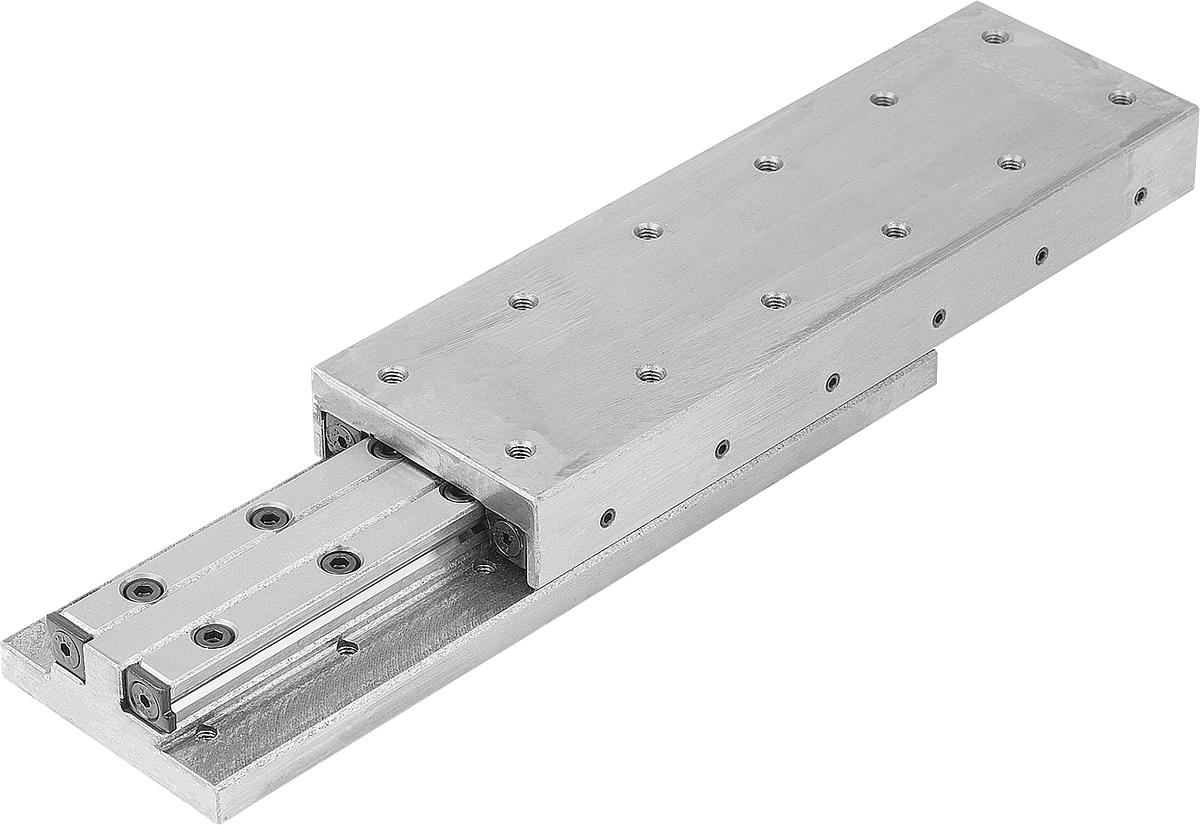

Norelem 21040-100360 PRÄZISIONS SCHLITTENFÜHRUNG, ROLLENGELAGERT, B=100, L=360
A:
40
B:
100
B1:
99,5
C:
150
D:
27,5
E:
86
E1:
86
F (N):
1130
Gewicht ca. kg:
8,040
H:
12
I:
28
L:
360
L1:
200
M:
M6
Mx (Nm):
61
My (Nm):
100
Mz (Nm):
107
N:
M6
O:
15
R:
6
Spindel:
M10x1
T:
30
TA:
8
Tl:
6
U2:
44
Z:
50x3
Z1:
105
Produktnummer:
10126781

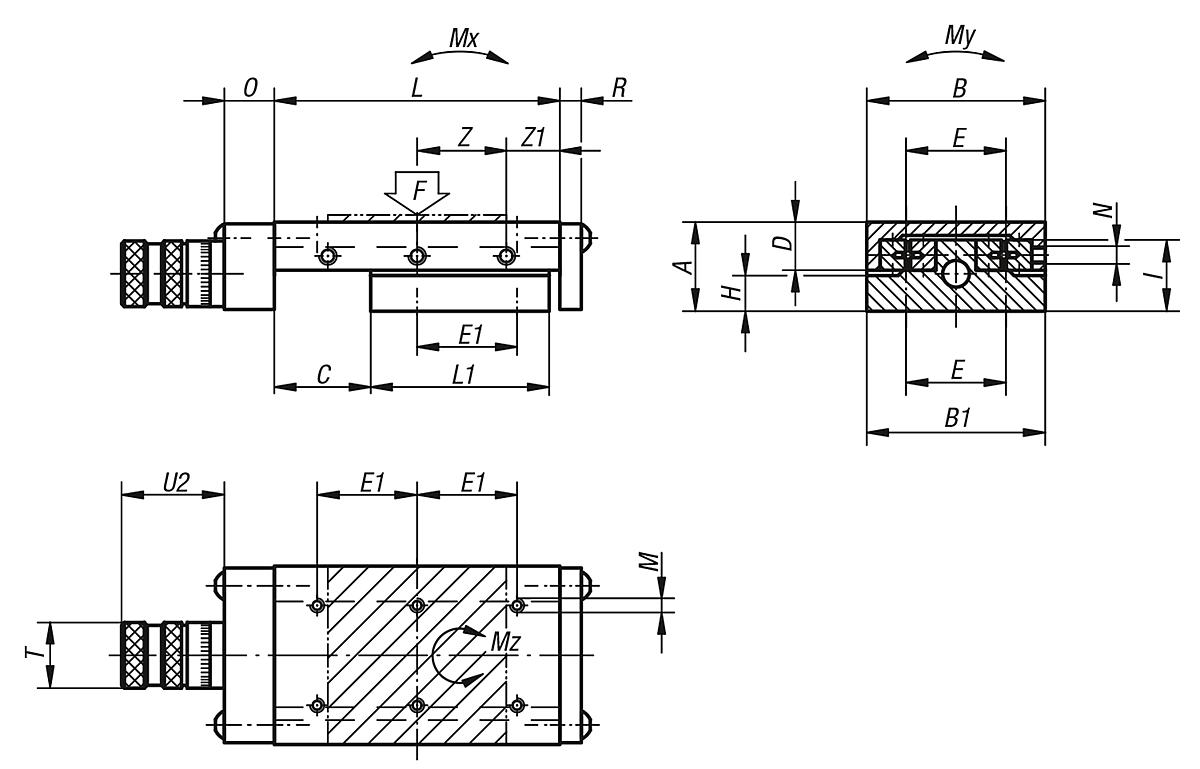

NLM 21040 Präzisions Schlittenführungen rollengelagert mit Mikrometerspindel
Beschreibung
Werkstoff:
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21040-040045
Hinweis:
Schlittenführung auf Anfrage in Aluminium erhältlich.
Die Skalenteilung auf dem Mikrometerrad beträgt 0,02 mm. Bei der Ausführung 21040-040045 beträgt die Skalenteilung 0,01 mm. Weitere Skalierungen auf Anfrage.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
* Abstand der Befestigungsbohrungen im Außenteil = 25 mm.
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21040-040045
Hinweis:
Schlittenführung auf Anfrage in Aluminium erhältlich.
Die Skalenteilung auf dem Mikrometerrad beträgt 0,02 mm. Bei der Ausführung 21040-040045 beträgt die Skalenteilung 0,01 mm. Weitere Skalierungen auf Anfrage.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
* Abstand der Befestigungsbohrungen im Außenteil = 25 mm.
Eigenschaften
| A: | 40 |
|---|---|
| B: | 100 |
| B1: | 99,5 |
| C: | 150 |
| D: | 27,5 |
| E: | 86 |
| E1: | 86 |
| F (N): | 1130 |
| Gewicht ca. kg: | 8,040 |
| H: | 12 |
| I: | 28 |
| L: | 360 |
| L1: | 200 |
| M: | M6 |
| Mx (Nm): | 61 |
| My (Nm): | 100 |
| Mz (Nm): | 107 |
| N: | M6 |
| O: | 15 |
| R: | 6 |
| Spindel: | M10x1 |
| T: | 30 |
| TA: | 8 |
| Tl: | 6 |
| U2: | 44 |
| Z: | 50x3 |
| Z1: | 105 |
Dokumente
1
| Variante | A | B | B1 | C | D | E | E1 | F (N) | Gewicht ca. kg | H | I | L | L1 | M | Mx (Nm) | My (Nm) | Mz (Nm) | N | O | R | Spindel | T | TA | Tl | U2 | Z | Z1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126781 (21040-100360) |
40 | 100 | 99,5 | 150 | 27,5 | 86 | 86 | 1130 | 8,040 | 12 | 28 | 360 | 200 | M6 | 61 | 100 | 107 | M6 | 15 | 6 | M10x1 | 30 | 8 | 6 | 44 | 50x3 | 105 | ab 1.836,82 € |
|
10126778 (21040-040045) |
20 | 40 | 39,5 | 10 | 13 | 30 | 15* | 183 | 0,340 | 6,5 | 13 | 45 | 30 | M3 | 1 | 3 | 2 | M3 | 12 | 3 | M5x0,5 | 16 | 4 | 4 | 25 | 15x1 | 15 | ab 665,63 € |
|
10126780 (21040-060075) |
