Produktnummer: 10126796

Herstellernummer: 21100-04

Hersteller: Norelem

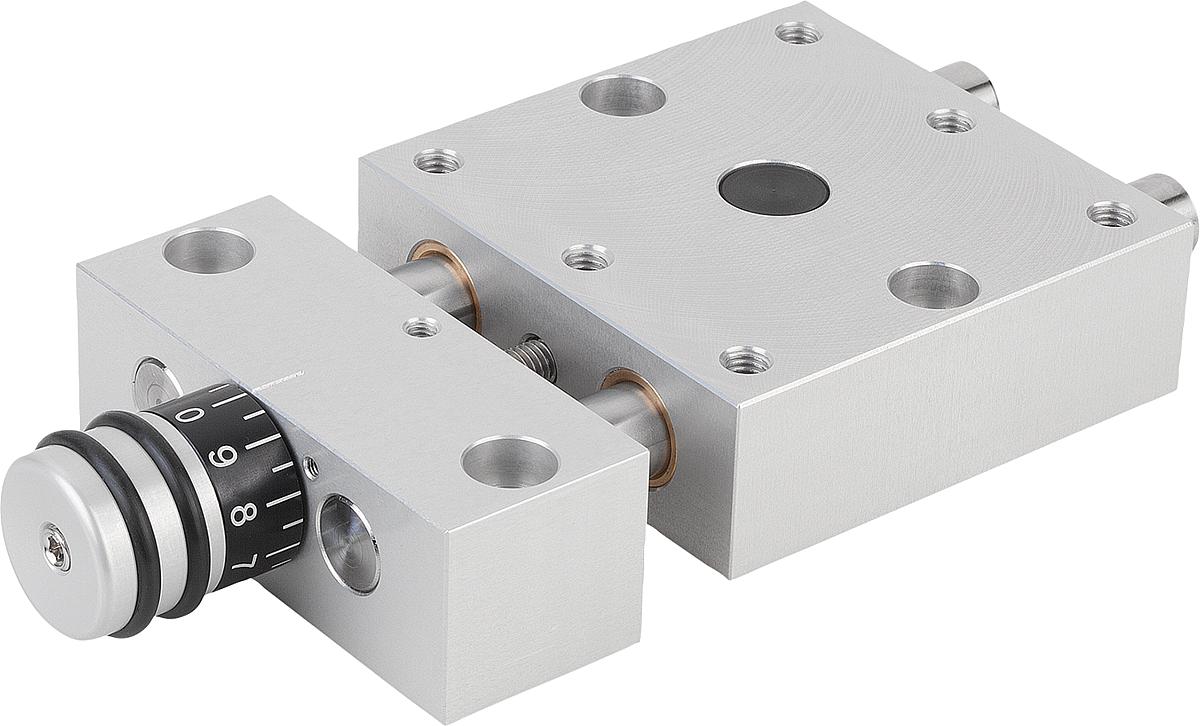

Norelem 21100-04 POSITIONIERTISCH KURZ,

B: 29 D2: M3x0,5 L: 64,5

191,70 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Stück

VPE: 1 Stück

Produktnummer: 10126796

NLM 21100 Positioniertische kurz

Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.

Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.

Bestellbeispiel:
nlm 21100-04

Hinweis:
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg.
Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.

B:	29
B1:	22
B2:	12
C:	11
D:	13
D1:	11,5
D2:	M3x0,5
D3:	4
D4:	3
F1 (N):	70
F2 (N):	70
F3 (N):	X = 28 (10)
Gewicht ca. kg:	0,045
H:	14
H1:	12
H2:	14,5
H3:	13
H4:	8
L:	64,5
L1:	50
L2:	29
L3:	22
L4:	10
Mx (Nm):	0,25
My (Nm):	0,11
Mz (Nm):	0,25

Datenblatt.pdf

Variante	B	L	D2	Preis

10126796 (21100-04)	29	64,5	M3x0,5	ab 191,70 €
10126797 (21100-08)	46	108,5	M6x1	ab 203,77 €
10126798 (21100-12)	75	162	M6x1	ab 321,48 €
